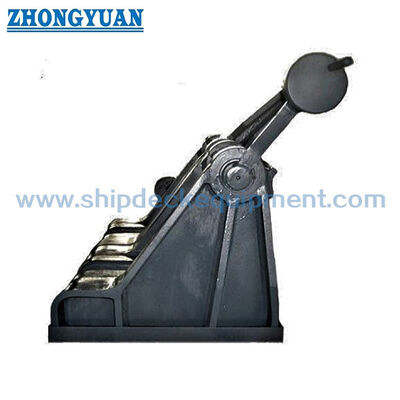

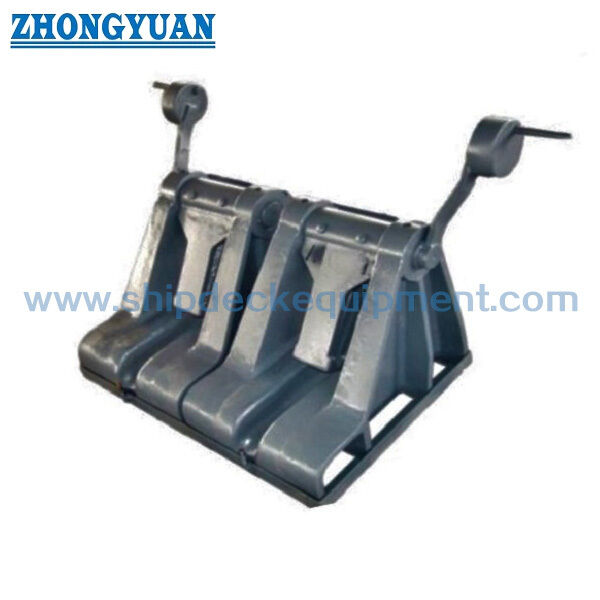

Thép đúc Pawl-type Anchor Chain Stopper JIS F 2031:1998

Thép đúc Pawl-type Anchor Chain Stopper JIS F 2031:1998

Tổng quan sản phẩm

JIS F 2031:1998 nút dây chuyền neo loại pawl thép đúc là một thiết bị giữ chuỗi hệ thống neo được bao gồm trong Phụ lục 3 của tiêu chuẩn.Nó được thiết kế chủ yếu cho các tàu lớn sử dụng dây chuyền neo JIS F 3303 lớp 2 hoặc lớp 3 và thường được lắp đặt giữa dây chuyền neo và đường ống hay đường ống.. Các pawl tham gia chuỗi để tải lưới neo có thể được chuyển qua nền tảng nút thắt vào cấu trúc tàu.

Sản phẩm này là một nút dây chuyền, không phải là một thiết bị nâng và không phải là một đường dẫn đậu. Việc lựa chọn nên dựa trên đường kính và chất lượng của chuỗi neo, lớp độ bền JIS cần thiết,dây dẫn bên và dây chuyền hoạt động, dây chuyền kết nối, nền tảng sàn và gia cố, bản vẽ sắp xếp đã được phê duyệt và các yêu cầu của xã hội phân loại.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Nắp dây chuyền neo loại thép đúc → JIS Phụ lục 3 cấu hình giữ chuỗi cho hệ thống neo.

• Tiêu chuẩn: JIS F 2031:1998, Phụ lục 3 (chỉ định) → tham chiếu tiêu chuẩn cho nút cáp dây chuyền loại thép đúc.

• Chuỗi neo có thể áp dụng: JIS F 3303 Grade 2 / Grade 3, 58 ∼ 122 mm → xác nhận lớp chuỗi và đường kính chính xác trước khi lựa chọn.

• Phạm vi kích thước danh nghĩa: 60122 → mười hai kích thước danh nghĩa tiêu chuẩn tương ứng với các phạm vi đường kính chuỗi được xác định.

• Xích nối: kích thước danh nghĩa 68 và dưới có thể sử dụng xích nối hoặc xích Kenter; kích thước 73 và trên sử dụng xích Kenter → kiểm tra sự sắp xếp chuỗi bình.

• Cơ sở vật liệu tiêu chuẩn: khung bên thân SCW410, SC410 pawl, trục pawl S35C và BC6 bush → chứng chỉ vật liệu thành phần phụ thuộc vào phạm vi đặt hàng.

• Trọng lượng tính toán: khoảng 401 ≈ 2.900 kg → liên quan đến xử lý, lập kế hoạch lắp đặt, đóng gói và vận chuyển.

• Phân loại độ bền: Cơ sở thiết kế JIS lớp A / lớp B là 80% / 40% của tải trọng phá vỡ danh nghĩa chuỗi áp dụng → các giá trị này không phải là SWL sản phẩm.

Các thông số kỹ thuật chính

Kích thước lựa chọn chính từ JIS F 2031:1998 Phụ lục 3. Kích thước bằng mm; khối lượng tính toán bằng kg.

Hướng dẫn lựa chọn và điều tra

•Bước 1:Xác nhận JIS F 2031:1998 Phụ lục 3 loại ống thép đúc và chọn kích thước danh nghĩa từ đường kính dây neo thực tế.

•Bước 2:Xác nhận chuỗi JIS F 3303 lớp 2 hoặc lớp 3, đường kính chuỗi, cơ sở chứng nhận chuỗi và sự sắp xếp dây xích nối / Kenter.

•Bước 3:Chứng minh lớp độ bền JIS yêu cầu (Đại học A hoặc B), mặt hoạt động và bất kỳ quy tắc lớp hoặc yêu cầu của chủ sở hữu cụ thể cho dự án nào trước khi phê duyệt.

•Bước 4:Cung cấp sự sắp xếp đường ống / đường ống, dây chuyền dây chuyền, không gian trên boong có sẵn, vị trí nút, chi tiết nền tảng và thông tin củng cố boong.

•Bước 5:Xác nhận khả năng truy xuất nguồn gốc vật liệu, hệ thống lớp phủ, phạm vi kiểm tra / NDT, chứng thực của xã hội phân loại và các yêu cầu về chứng chỉ.

•Bước 6:Cung cấp số lượng, loại tàu, vị trí lắp đặt, bản vẽ được phê duyệt hoặc tham chiếu, điểm đến giao hàng và thời gian giao hàng yêu cầu.

Cấu trúc

Khung bên thân thép đúc. Chiếc tay cầm tay. BC6 vòm. S35C trục tay cầm tay.

Lợi thế nắm giữ chuỗi, lắp đặt và kỹ thuật

• Máy kéo cung cấp một chức năng giữ chuỗi cơ học tích cực độc lập với động cơ xoay gió, với tải trọng giữ được chuyển qua thân và nền móng nút vào cấu trúc thân tàu.

• Phụ lục 3 chủ yếu dành cho các thiết bị dây chuyền neo lớp 2 / lớp 3 của tàu lớn trong phạm vi 58 ∼ 122 mm.

• Tiêu chuẩn phân biệt các cơ sở độ bền JIS lớp A và lớp B. Lớp áp dụng phải được xác nhận từ thông số kỹ thuật của tàu và không được chuyển đổi thành một tuyên bố SWL.

• Đối với kích thước danh nghĩa 68 và dưới, sự sắp xếp kết nối có thể chứa một dây chuyền kết nối hoặc dây chuyền Kenter; kích thước 73 và trên được sắp xếp cho một dây chuyền Kenter.

• Vật liệu khung bên cơ thể tiêu chuẩn là SCW410 Phụ lục 3 cũng cho phép xây dựng khung bên tấm thép hàn có độ bền tương đương, tùy thuộc vào thiết kế và phê duyệt dự án áp dụng.

• Đặt dây chuyền đúng, gắn dây chuyền, dẫn dây chuyền và căn bản là quan trọng để tránh tiếp xúc địa phương bất thường và tải không mong muốn của dây chuyền.

• Khả năng phù hợp với trục, tình trạng bụi, bôi trơn, bảo vệ chống ăn mòn và tình trạng thiết bị giữ nên vẫn có thể truy cập để kiểm tra và bảo trì.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: JIS F 2031:1998 → tiêu chuẩn chính dựa trên ISO 6325:1987; loại ống thép đúc được chỉ định trong Phụ lục 3.

• Loại sản phẩm: Bấm cáp dây chuyền loại thép đúc → thiết bị giữ dây chuyền neo, không có cuộn dẫn đường hoặc thiết bị nâng.

• Kích thước danh nghĩa: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → được chọn theo phạm vi đường kính chuỗi áp dụng.

• Chuỗi áp dụng: JIS F 3303 Grade 2 / Grade 3, 58?? 122 mm → lớp và đường kính chính xác phải được xác nhận từ tài liệu chuỗi.

• Cơ sở vật liệu tiêu chuẩn: khung bên thân SCW410. SC410 pawl. S35C pawl shaft. BC6 bush.

• Lớp độ bền: JIS lớp A hoặc lớp B → cơ sở thiết kế được gắn với tải trọng phá vỡ danh nghĩa chuỗi áp dụng; không nêu là sản phẩm SWL.

• Lắp đặt: Thông thường giữa đường ống và đường ống hay đường dây → dây chuyền cuối cùng, vị trí nút, hàn và gia cố boong đòi hỏi phải xem xét bản vẽ tàu.

• Điều trị bề mặt: Sa 2.5 thổi + epoxy shop primer có thể được sử dụng làm tài liệu tham khảo dự án → hệ thống sơn cuối cùng để tuân theo thông số kỹ thuật lớp phủ tàu / xưởng đóng tàu đã được phê duyệt.

• Yêu cầu về chứng chỉ: Có sẵn theo yêu cầu của dự án → tham dự lớp học, chứng chỉ vật liệu và phạm vi kiểm tra phải được xác nhận trước khi đặt hàng.

Làm thế nào nó hoạt động

Anchor chain is led through the stopper → Chain link is positioned in the seating area → Pawl is closed and secured → Anchor-chain holding force is transferred through the stopper body and foundation → Pawl is released only under the approved operating procedure when the chain is ready to run

Ứng dụng

Large ocean-going vessels | Bulk carriers | Tankers | Container vessels | General cargo ships | Bow anchoring stations | Anchor windlass arrangements | Newbuilding and drawing-compatible replacement projects

Chứng chỉ và lợi thế

Kiểm tra và chứng nhận có thể được sắp xếp theo yêu cầu của dự án, khả năng truy xuất nguồn gốc vật liệu, phạm vi đơn đặt hàng, các quy tắc lớp áp dụng và các điểm nhân chứng đã thỏa thuận.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1:Sự khác biệt giữa một nút dây chuyền neo kiểu pawl và một con lăn dẫn đường dây neo là gì?

A1:Một con lăn hướng dẫn chủ yếu hỗ trợ hoặc thay đổi dây chuyền. Một nút dây chuyền loại pawl là một thiết bị giữ dây chuyền được gắn vào cấu trúc tàu và được chọn theo kích thước, chất lượng,lớp sức mạnh, sắp xếp chuỗi và yêu cầu nền tảng.

Q2:Các giá trị của lớp A 80% và lớp B 40% của JIS đại diện cho SWL sản phẩm?

A2:Không, chúng là cơ sở độ bền thiết kế JIS được thể hiện dưới dạng tỷ lệ phần trăm của tải trọng phá vỡ danh nghĩa của chuỗi có đường kính lớn nhất, loại cao nhất mà nút được thiết kế.Chúng không nên được xuất bản dưới dạng SWL, MBL hoặc tải thử nghiệm.

Q3:Những thông tin nào được yêu cầu trước khi báo giá và phê duyệt kỹ thuật?

A3:Xác nhận kích thước danh nghĩa JIS, đường kính và lớp chuỗi neo, lớp độ bền cần thiết, mặt hoạt động, dây chuyền kết nối, dây chuyền dây chuyền, nền tảng sàn và gia cố,Các yêu cầu về vật liệu / lớp phủ, yêu cầu về lớp, số lượng, bản vẽ, đích và lịch giao hàng. số lượng, yêu cầu về giấy chứng nhận, bản vẽ lắp đặt, đích giao hàng và thời gian giao hàng cần thiết.
