Vè che chắn cao su Super Cell cho cảng biển và bến cảng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Thích hợp cho: | Thiết bị đầu cuối yêu cầu lực phản ứng thấp và hấp thụ năng lượng cao | Được sử dụng trong: | Các bến quy mô lớn như bến dầu và bến container, phát triển và bến cảng ở nước ngoài |
|---|---|---|---|
| Chứng nhận: | CCS, BV, ABS and SGS | ||
| Làm nổi bật: | Máy bảo vệ cao su siêu tế bào,Đèn cao su đệm PE,Bộ đệm cao su PE phía trước |
||
Mô tả sản phẩm

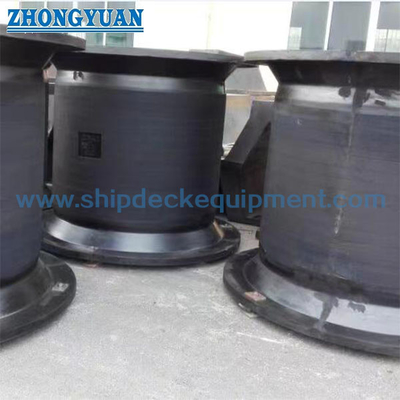

Cao su Super Cell cho Cảng và Bến tàu Biển
Tổng quan sản phẩm
Cao su Super Cell cho Cảng và Bến tàu Biển là loại chắn bùn nén trục cố định với thân cao su hình trụ rỗng và mặt bích lắp tích hợp. Dải sản phẩm được cung cấp có chiều cao danh định từ 400 đến 3.000 mm, với hiệu suất định mức theo danh mục ở độ nén trục 52,5%. Hình dạng cung cấp một diện tích lắp đặt rộng để truyền tải trọng vào cấu trúc bến và phù hợp với các hệ thống sử dụng tấm chắn phía trước bằng thép.
Một hệ thống chắn bùn hoàn chỉnh có thể kết hợp một hoặc nhiều bộ phận cao su với tấm chắn phía trước bằng thép hộp kín được chế tạo, các tấm đệm UHMW-PE được bắt vít, neo và dây xích đỡ/hãm mạ kẽm nhúng nóng. Cấp độ chắn bùn cuối cùng, diện tích tấm chắn và cách bố trí dây xích được lựa chọn dựa trên năng lượng cập bến, lực phản ứng cho phép, giới hạn áp suất thân tàu, khoảng hở lắp đặt và điều kiện vận hành cụ thể của dự án.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Chắn bùn cao su hàng hải loại tế bào cố định
- Phạm vi chiều cao danh định được cung cấp: 400–3.000 mm
- Độ nén trục định mức theo danh mục: 52,5%
- Độ nén tham chiếu đường cong hiệu suất: lên đến 55%
- Các nhóm hiệu suất được công bố: Cao cấp | Cao | Tiêu chuẩn | Thấp
- Cấu hình hệ thống điển hình: Bộ phận cao su | tấm chắn phía trước bằng thép hộp kín | tấm đệm UHMW-PE | neo | dây xích mạ kẽm nhúng nóng
- Ứng dụng điển hình: Bến container, hàng rời, dầu khí, hàng hóa tổng hợp, bến phà/RoRo và bến tàu du lịch
Kiểm soát vật liệu cao su: độ bền kéo ≥16 MPa, độ giãn dài khi đứt ≥400%, độ cứng ≤78 Shore A và độ biến dạng nén ≤30%, với các thử nghiệm tính chất cao su bổ sung được lựa chọn phù hợp với đặc điểm kỹ thuật của dự án.
Cấu hình cấu trúc & Hệ thống chắn bùn
Phần tử cao su tế bào | tấm chắn phía trước bằng thép hộp kín được chế tạo | tấm đệm UHMW-PE bắt vít cơ khí | bộ phận neo/chôn | dây xích chịu lực, lực căng và/hoặc lực cắt theo yêu cầu thiết kế hệ thống.
Tấm chắn phía trước được chỉ định bằng thép Q355B theo GB/T 1591-2018 hoặc tương đương được phê duyệt trừ khi yêu cầu loại thép khác của dự án. Cấu trúc hộp kín phải được kiểm tra độ kín/rò rỉ để giảm nguy cơ nước xâm nhập. Bề mặt thép bên ngoài được chuẩn bị theo Sa 2½ và được bảo vệ bằng hệ thống sơn hàng hải được xác định theo dự án, phù hợp với ISO 12944; mạ kẽm nhúng nóng được sử dụng cho các cụm dây xích khi được chỉ định. Các tấm đệm là UHMW-PE màu đen nguyên sinh, chống tia UV, thường dày 50–80 mm, với độ dày cuối cùng được xác định bởi áp suất tiếp xúc, dung sai mài mòn và điều kiện sử dụng.
Thông số kỹ thuật chính
|
Mục |
Phạm vi được công bố / Cung cấp |
Ghi chú lựa chọn |
|---|---|---|
| Phạm vi chiều cao danh định | H400–H3000 | 14 kích thước được liệt kê bao gồm H1250 |
| Điều kiện nén định mức | Độ nén trục 52,5% | Điểm tham chiếu hiệu suất danh mục |
| Các nhóm hiệu suất | 4 nhóm | Cao cấp / Cao / Tiêu chuẩn / Thấp |
| Cấu hình tấm chắn | Tấm chắn thép hộp kín | Với đệm UHMW-PE bắt vít |
| Lắp đặt | Đơn / đôi / nhiều | Tùy thuộc vào khoảng hở và tính toán hệ thống |
| Cơ sở lựa chọn chính | Năng lượng + phản ứng + áp suất thân tàu | Không chỉ chiều cao danh định |
|
Kích thước danh định |
H |
h |
D1 |
D2 |
Lỗ lắp |
MD |
h1 |
L |
|---|---|---|---|---|---|---|---|---|
| H400 | 400 | 25 | 550 | 650 | 4 × Ø30 | 22 | 10 | 270 |
| H500 | 500 | 25 | 550 | 650 | 4 × Ø32 | 24 | 12 | 300 |
| H630 | 630 | 30 | 700 | 840 | 4 × Ø39 | 30 | 14 | 330 |
| H800 | 800 | 30 | 900 | 1050 | 6 × Ø40 | 32 | 14 | 360 |
| H1000 | 1000 | 35 | 1100 | 1300 | 6 × Ø47 | 39 | 18 | 430 |
| H1150 | 1150 | 40 | 1300 | 1500 | 6 × Ø50 | 42 | 22 | 500 |
| H1250 | 1250 | 45 | 1450 | 1650 | 6 × Ø53 | 45 | 22 | 500 |
| H1450 | 1450 | 47 | 1650 | 1850 | 6 × Ø61 | 52 | 26 | 570 |
| H1600 | 1600 | 50 | 1800 | 2000 | 8 × Ø61 | 52 | 28 | 570 |
| H1700 | 1700 | 55 | 1900 | 2100 | 8 × Ø66 | 56 | 30 | 620 |
| H2000 | 2000 | 55 | 2000 | 2200 | 8 × Ø74 | 64 | 32 | 700 |
| H2250 | 2250 | 60 | 2300 | 2550 | 10 × Ø74 | 64 | 36 | 700 |
| H2500 | 2500 | 70 | 2700 | 2950 | 10 × Ø74 | 64 | 38 | 700 |
| H3000 | 3000 | 75 | 3150 | 3350 | 12 × Ø90 | 76 | 40 | 800 |
|
Kích thước |
Phản ứng Cao cấp (kN) |
Năng lượng Cao cấp (kJ) |
Phản ứng Cao (kN) |
Năng lượng Cao (kJ) |
|---|---|---|---|---|
| H400 | 96 | 16.7 | 83.4 | 14.4 |
| H500 | 162 | 35.6 | 140 | 30.1 |
| H630 | 258 | 71.6 | 224 | 61.7 |
| H800 | 412 | 145.2 | 355 | 124.6 |
|
Kích thước |
Phản ứng Tiêu chuẩn (kN) |
Năng lượng Tiêu chuẩn (kJ) |
Phản ứng Thấp (kN) |
Năng lượng Thấp (kJ) |
|---|---|---|---|---|
| H400 | 63.7 | 11.1 | 51.0 | 8.8 |
| H500 | 108 | 23.4 | 86.3 | 17.8 |
| H630 | 172 | 47.1 | 137.3 | 38.2 |
| H800 | 275 | 96.1 | 211 | 74.5 |
Hướng dẫn lựa chọn & Yêu cầu
Bước 1 – Xác định yêu cầu cập bến: Cung cấp loại và phạm vi kích thước tàu, cách bố trí bến, năng lượng cập bến thiết kế, lực phản ứng cho phép và giới hạn áp suất thân tàu.
Bước 2 – Chọn chiều cao và nhóm hiệu suất: Khớp với phạm vi năng lượng/phản ứng yêu cầu ở điều kiện hoạt động đã chỉ định; không chỉ chọn theo chiều cao chắn bùn danh định.
Bước 3 – Xác định hệ thống phía trước: Xác nhận kích thước tấm chắn, diện tích/độ dày đệm UHMW-PE, khoảng hở lắp đặt có sẵn, giao diện neo và dây xích chịu lực/căng/cắt cần thiết.
Bước 4 – Xác nhận điều kiện dự án và kiểm tra: Nêu phạm vi nhiệt độ, giả định góc/vận tốc cập bến, cơ sở thiết kế/thử nghiệm áp dụng, yêu cầu tài liệu và bất kỳ sự chứng kiến của bên thứ ba nào.
Ưu điểm kỹ thuật chính
- Độ nén trục định mức 52,5% theo danh mục cung cấp một phạm vi lựa chọn năng lượng/phản ứng thực tế cho các hệ thống chắn bùn bến cố định.
- Diện tích lắp đặt hình tròn phân phối tải trọng chắn bùn trên một khu vực đỡ rộng và tích hợp hiệu quả với các tấm chắn phía trước lớn.
- Hình dạng tế bào ổn định dưới các thành phần lực cắt thông thường; có thể thêm dây xích hệ thống khi trọng lượng tấm chắn, tải trọng kéo hoặc hạn chế lực cắt yêu cầu.
- Dải kích thước H400–H3000 hỗ trợ nhiều bố cục bến khác nhau mà không cần tạo các trang mỏng riêng biệt cho từng kích thước.
Giao diện lắp đặt & Hệ thống
Phần tử cao su tế bào được lắp đặt giữa cấu trúc bến và tấm chắn phía trước. Phải cung cấp đủ khoảng hở xuyên tâm và cạnh để thân cao su có thể giãn nở và biến dạng mà không bị cản trở. Đối với các bố trí nhiều bộ phận, khoảng cách cũng phải ngăn chặn các chắn bùn liền kề hoặc cấu trúc tấm chắn bị cản trở trong suốt chu kỳ nén.
Đối với các bến bê tông cốt thép mới, có thể lắp đặt neo chôn sẵn bằng khuôn định vị. Đối với các kết cấu hiện có, chỉ có thể sử dụng neo lắp đặt sau khi đã được xác minh kết cấu. Việc chôn sâu cuối cùng, cốt thép, khoảng cách mép, hình dạng tấm chắn, giá đỡ dây xích và chiều dài dây xích được xác định bởi bản vẽ bố trí tổng thể (GA) và bố trí neo được phê duyệt của dự án.
Kiểm tra & Tài liệu
Xác minh chất lượng cơ bản bao gồm kiểm tra trực quan và kích thước, thử nghiệm tính chất vật lý của cao su, và xác minh lực phản ứng và hấp thụ năng lượng ở điều kiện thử nghiệm đã thỏa thuận bằng cách nén toàn bộ. Trường hợp tấm chắn phía trước bằng thép được cung cấp, hồ sơ chế tạo có thể bao gồm kiểm tra mối hàn/NDT theo chỉ định, kiểm tra độ kín hộp kín hoặc kiểm tra rò rỉ khí, kiểm tra lớp phủ và hồ sơ độ dày màng khô. Các cụm dây xích mạ kẽm và vật liệu đệm UHMW-PE được xác minh theo đặc điểm kỹ thuật của dự án.
Hướng dẫn Chắn bùn PIANC 2024 (MarCom WG211) là hướng dẫn quốc tế hiện hành cho thiết kế, sản xuất và thử nghiệm hệ thống chắn bùn. Bất kỳ tuyên bố nào về tuân thủ dự án, phê duyệt loại, chứng nhận sản phẩm hoặc thử nghiệm được chứng kiến phải gắn liền với phạm vi hợp đồng thực tế và hồ sơ hỗ trợ.
Ứng dụng
Bến container & hàng rời | bến dầu khí | bến hàng hóa tổng hợp | bến phà & RoRo | bến du lịch | các dự án bến quân sự và đa mục đích nơi hệ thống chắn bùn loại tế bào cố định phù hợp.
Bản vẽ & Ảnh
Câu hỏi thường gặp
Làm thế nào để chọn đúng Cao su Super Cell? — Chọn theo năng lượng cập bến yêu cầu và lực phản ứng cho phép, sau đó kiểm tra áp suất thân tàu, chiều cao, kích thước tấm chắn, khoảng hở và điều kiện thử nghiệm của dự án.
Chắn bùn tế bào có thể được cung cấp kèm theo tấm chắn phía trước và đệm UHMW-PE không? — Có. Nó có thể được tích hợp với tấm chắn thép hộp kín, đệm UHMW-PE bắt vít, neo và dây xích được thiết kế theo dự án.
Những gì được xác minh trước khi cung cấp? — ITP đã thỏa thuận có thể bao gồm kích thước, tính chất cao su, hiệu suất phản ứng/năng lượng, chế tạo/độ kín tấm chắn, hệ thống bảo vệ và hồ sơ vật liệu/tài liệu.
