Ổ cắm hàn phụ kiện đường ống thủy lực mặt bích vuông áp suất cao
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L / C, v.v. |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Vật chất: | Rèn thép hợp kim, rèn thép C-Mn, rèn thép không gỉ 304L, 316L | Tiêu chuẩn: | JIS F 7806-1996 |
|---|---|---|---|
| Loại hình: | Loại hàn ổ cắm | Đường kính danh nghĩa DN: | 15-80mm |
| Loại chất lỏng và trung bình: | Hơi nước, nước ngọt, nước dằn biển, dầu nhiên liệu, dầu diesel, dầu bôi trơn, đường dẫn khí, khí thả | Áp suất làm việc tối đa: | 28Mpa & 35Mpa |
| Chứng chỉ phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Phê duyệt loại, v.v. | ||
| Làm nổi bật: | Mặt bích biển vuông,Mặt bích thủy lực hàn ổ cắm,mặt bích áp suất cao hàng hải |
||
Mô tả sản phẩm

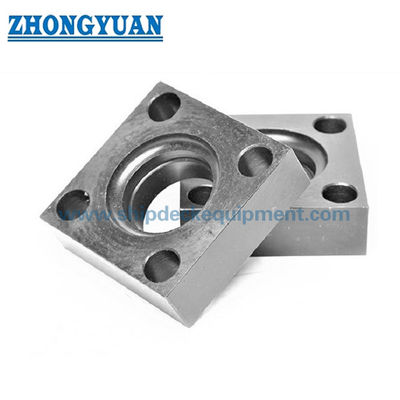

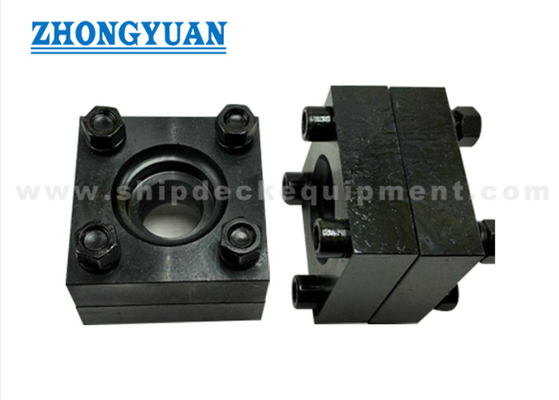

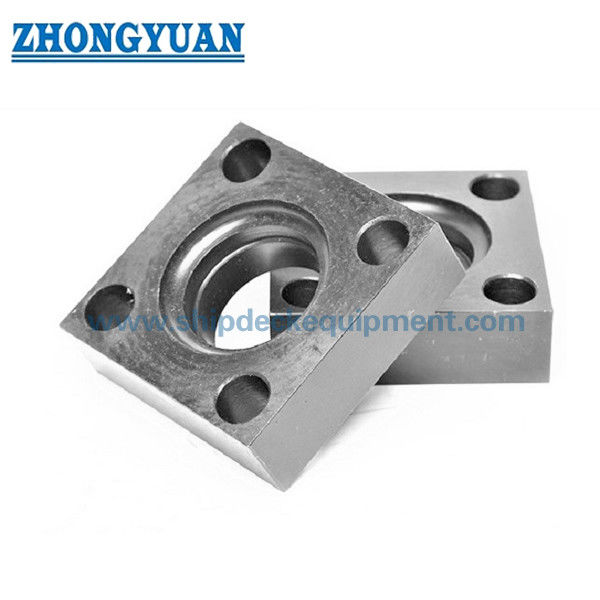

Ổ cắm Mặt bích thủy lực vuông áp suất cao
Sự mô tả
Mặt bích thủy lực loại vuông áp suất cao được sử dụng chủ yếu trên hệ thống chất lỏng áp suất cao.Thông thường nó được sử dụng trên hệ thống dầu thủy lực tàu thủy.Chúng tôi cung cấp tất cả các loại mặt bích biển, như mặt bích loại cổ cao, mặt bích phẳng, mặt bích loại ổ cắm, mặt bích loại vít, v.v.
Thông số kỹ thuật chính:
- Vật chất: Rèn thép hợp kim, rèn thép C-Mn, rèn thép không gỉ 304L, 316L
- Tiêu chuẩn: JIS F 7806-1996
- Kiểu: Kiểu hàn ổ cắm
- Đường kính danh nghĩa DN: 15-80mm
- Loại chất lỏng và trung bình: Hơi nước, Nước ngọt, Nước biển dằn, Dầu nhiên liệu, Dầu Diesel, Dầu bôi trơn, Đường dẫn khí, Khí thải, Không khí, v.v.
- Áp suất làm việc tối đa: 28Mpa & 35Mpa
- Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Loại phê duyệt, v.v.
Các thông số kỹ thuật chính:
|
Trên danh nghĩa Đường kính |
Một |
MỘT' (Tối đa) |
B | C | d | d1 | d2 | e | d3 | d4 | f | r | Chớp | Trọng lượng (Kilôgam) |
| 15 | 66 | 70 | 43 | 22 | 12.3 | 24 | 22,2 | 12 | 3 4 | 11 | 4 | 5 | M10 | 0,63 |
| 20 | 72 | 76 | 48 | 25 | 16,2 | 30 | 27,7 | 12 | 40 | 11 | 4,5 | 5 | M12 | 0,85 |
| 25 | 85 | 91 | 58 | 35 | 21,2 | 35 | 34,5 | 14 | 48 | 13,5 | 5 | 5 | M16 | 1,64 |
| 32 | 98 | 104 | 68 | 35 | 29,9 | 45 | 43,2 | 18 | 60 | 17.S | 6,5 | 5 | M16 | 2,03 |
| 40 | 105 | 112 | 74 | 40 | 34.4 | 50 | 49.1 | 20 | 66 | 17.S | 7,5 | 5 | M16 | 2,66 |
| 50 | 130 | 139 | 90 | 50 | 43.1 | 60 | 61.1 | 20 | 79 | 22 | số 8 | 5 | M20 | 5.14 |
| 65 | 150 | 161 | 108 | 60 | 57.3 | 75 | 77.1 | 25 | 100 | 24 | 10 | 6 | M22 | 7.95 |
| 80 | 170 | 181 | 120 | 65 | 66,9 | 85 | 90 | 25 | 114 | 26 | 12 | 6 | M24 | 11 |
Mặt bích thủy lực loại vuông áp suất cao 350K
|
Trên danh nghĩa Đường kính |
Một | MỘT' (Tối đa) |
B | C | d | d1 | d2 | e | d3 | d4 | f | r | Chớp | Trọng lượng (Kilôgam) |
| 15 | 68 | 73 | 45 | 28 | 12.3 | 24 | 22,2 | 12 | 37,5 | 11 | 4 | 5 | M10 | 0,88 |
| 20 | 82 | 87 | 55 | 30 | 16,2 | 30 | 27,7 | 12 | 43,5 | 13,5 | 5 | 5 | M12 | 1,34 |
| 25 | 95 | 101 | 65 | 35 | 21,2 | 35 | 34,5 | 14 | 53 | 17,5 | 5.5 | 6 | M16 | 2,02 |
| 32 | 100 | 106 | 70 | 35 | 23.3 | 40 | 43,2 | 18 | 63 | 17,5 | 7 | 6 | M16 | 2,16 |
| 40 | 105 | 112 | 75 | 42 | 28,2 | 45 | 49.1 | 20 | 70 | 17,5 | số 8 | 6 | M16 | 2,84 |
| 50 | 132 | 140 | 92 | 50 | 38.3 | 55 | 61.1 | 25 | 84 | 22 | 9 | 6 | M20 | 5.30 |
| 65 | 160 | 170 | 112 | 60 | 48.3 | 65 | 77.1 | 30 | 105 | 26 | 12 | 7 | M24 | 9,92 |
| 80 | 190 | 202 | 130 | 68 | 58,7 | 75 | 90 | 30 | 120 | 33 | 13,5 | 7 | M30 | 14,8 |
Mặt bích thủy lực loại vuông áp suất cao 280K
Bản vẽ của Phụ kiện đường ống thủy lực mặt bích thủy lực loại vuông áp suất cao 280K
Bản vẽ mặt bích thủy lực loại vuông áp suất cao 350K Phụ kiện đường ống biển
