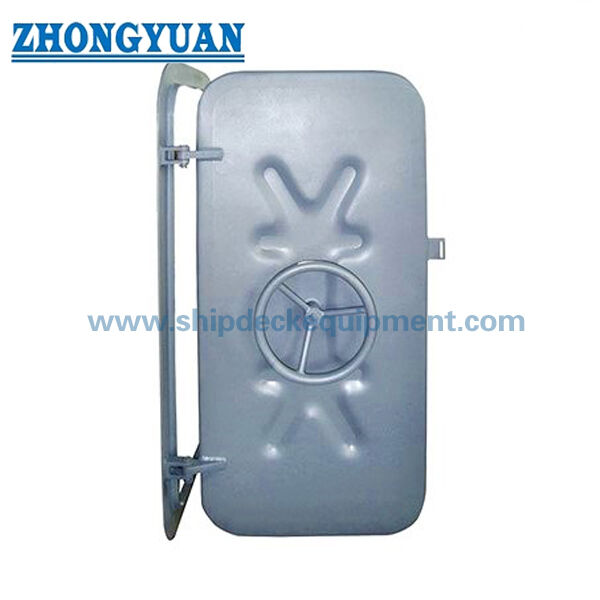

Cửa thép chống nước tác dụng nhanh có bánh xe tay hai mặt | Cửa bản lề vách ngăn hàng hải

Cánh cửa thép kín nước với bánh tay hai bên.

Tổng quan sản phẩm

Cửa thép kín nước hoạt động nhanh này là một cửa được điều khiển bằng tay,Cửa có nách một lá cho các lỗ truy cập trong vách ngăn kín nước khi bố trí tàu và các quy tắc áp dụng cho phép đóng cửa có nách nhanh. Một bánh tay được cung cấp ở cả hai bên để cơ chế an toàn có thể được vận hành từ bất kỳ khoang nào.trong khi mở góc tròn, lá cửa, bản lề, chỗ ngồi vỏ và sắp xếp an toàn phải được phối hợp với bản vẽ tàu được phê duyệt.

Dữ liệu có sẵn cho thấy một phạm vi áp suất bình thường là 0,05 ≈ 0,06 MPa, tương đương với một đầu nước ngọt 5 ≈ 6 m. Giá trị này là một tham chiếu lựa chọn dự án, không phải là một chỉ số phổ quát:áp suất thiết kế cần thiết, hướng áp suất, mức lắp đặt, loại vách ngăn và áp suất thử nghiệm phải được xác nhận cho mỗi tàu.và phiên bản chạy bằng động cơ là các cấu hình riêng biệt và không nên được kết hợp thành một tuyên bố sản phẩm trừ khi phạm vi lắp ráp và phê duyệt hoàn chỉnh đã được xác minh.

Thông số kỹ thuật nhanh

• Loại sản phẩm: cửa kín nước có bản lề hoạt động nhanh → được thiết kế để truy cập vào vách ngăn, nơi yêu cầu hoạt động nhanh từ cả hai bên và đóng cửa có bản lề được chấp nhận.
• Hoạt động: bánh xe tay ở mỗi bên → người vận hành có thể kích hoạt hoặc thả cơ chế an toàn hoạt động nhanh từ bất kỳ khoang nào.
• Lắp đặt: khung thép hàn → cắt vách, gia cố xung quanh, phẳng khung, trình tự hàn và kiểm soát biến dạng phải tuân theo bản vẽ lắp đặt được phê duyệt.
• Áp suất tham chiếu: 0,05 ≈ 0,06 MPa → khoảng 5 ≈ 6 m đầu nước ngọt; thiết kế cuối cùng và áp suất thử nghiệm phải được xác nhận từ các yêu cầu kiểm soát thiệt hại và lớp tàu.
• Phạm vi mở danh nghĩa: 1200 × 600 đến 1600 × 800 mm → chín sự kết hợp mở được liệt kê để truy cập và lựa chọn bố trí.
• Tùy chọn tấm lá: 6 / 8 / 10 mm → sự kết hợp có sẵn và trọng lượng ước tính phụ thuộc vào lỗ thông suốt được chọn.
• Trọng lượng ước tính: 124 đến 238 kg → có liên quan đến hỗ trợ bản lề, xử lý, trình tự hàn, đưa vào sử dụng và lập kế hoạch phụ tùng.
• Vật liệu và chức năng: thép nhẹ là cấu hình chính → thép không gỉ, nhôm, chống cháy, gastight, giảm âm thanh,hoặc phiên bản chống vi phạm đòi hỏi xác nhận kỹ thuật riêng biệt.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1:Xác nhận rằng một cửa kín nước tác dụng nhanh có bản lề bằng tay được cho phép tại vách ngăn dự định và đường tiếp cận.Cửa trục không thể thay thế được với cửa trục kín nước chạy bằng động cơ ở những nơi mà quy định của tàu yêu cầu loại trục.

Bước 2:Chọn mở danh nghĩa và cung cấp bản vẽ cắt vách, hướng mở, mặt bản lề, chiều cao ngưỡng, cấu trúc liền kề, độ dày cách nhiệt / lót,và phong bì giấy phép hoạt động ở cả hai bên.

Bước 3:Chỉ ra đầu nước hoặc áp suất thiết kế, hướng áp suất, bố trí khoang, cơ sở đường nước bị hư hỏng và liệu cửa có phải chịu áp lực từ một bên hoặc cả hai bên không.

Bước 4:Xác nhận vật liệu cửa và khung, độ dày tấm lá, vật liệu đệm, bản lề và yêu cầu vật liệu an toàn, chuẩn bị bề mặt, hệ thống lớp phủ, mức độ ăn mòn,và bất kỳ chi tiết giao diện thép không gỉ.

Bước 5:Xác nhận chức năng cần thiết: chỉ kín nước, kín thời tiết, kín lửa, kín khí, giảm tiếng ồn, khóa chống cướp biển, hoặc hoạt động bằng điện.và các chức năng an ninh đòi hỏi bằng chứng thiết kế chuyên dụng và không thể được giả định từ một cửa kín nước tiêu chuẩn.

Bước 6:Cung cấp số lượng, loại tàu hoặc đơn vị ngoài khơi, vị trí lắp đặt, tổ chức phân loại, phạm vi chứng chỉ và nhân chứng, điểm đến giao hàng, ngày giao hàng yêu cầu, bản vẽ được phê duyệt,và ảnh tham khảo nếu có sẵn.

Cấu trúc

Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system

Lợi thế chống nước, lắp đặt và chất lượng

• Hoạt động bánh tay hai bên hỗ trợ mở và đóng nhanh tại địa phương mà không cần một nguồn điện bên ngoài.và thiết bị giải phóng khẩn cấp phải tuân theo thiết kế được phê duyệt.
• Một hệ thống an ninh hoạt động nhanh được thiết kế để áp dụng nén phân tán xung quanh chu vi vòm.Định hướng bản lề, và kiểm soát lệch lá.
• Mở góc tròn và hình học khung tránh chuyển đổi hình chữ nhật sắc nét trong sơ đồ kích thước được cung cấp.Các bán kính góc thực tế và vách ngăn chắn phải được duy trì trong quá trình chế tạo và lắp đặt xưởng đóng tàu.
• hàn trực tiếp đến vách ngăn cung cấp một ranh giới tích hợp, nhưng nhiệt quá nhiều có thể làm biến dạng khung và làm giảm sự tiếp xúc của miếng dán.và sắp xếp sau hàn là những điểm chấp nhận quan trọng.
• Khối lượng cửa tăng lên với kích thước mở và độ dày tấm.và vận hành bằng tay an toàn nên được xem xét lại trước khi phê duyệt cuối cùng.
• Phạm vi áp suất 0.05 ∼ 0.06 MPa được nêu nên được coi là tham chiếu lựa chọn.và yêu cầu nhân chứng phụ thuộc vào tiêu chuẩn áp dụng, quy tắc lớp học, và kế hoạch kiểm tra được phê duyệt.
• Sự liên tục sơn được yêu cầu tại khung, cạnh lá, bản lề, hàn và phần cứng nhúng.Sự tương thích của sơn cuối cùng với thông số kỹ thuật lớp phủ bình và vật liệu đệm nên được xác nhận trước khi vận chuyển.

Các thuộc tính tùy chỉnh

• Loại sản phẩm: Cửa kín nước bằng thép tác dụng nhanh → Khóa truy cập có bản lề bằng tay cho các vị trí ngăn chắn kín nước được phê duyệt
• Hoạt động: bánh tay hai bên → cho phép hoạt động cục bộ từ cả hai bên của vách ngăn
• Mở danh nghĩa: 1200 × 600 đến 1600 × 800 mm → chọn theo yêu cầu truy cập, cấu trúc và bản vẽ bình được phê duyệt
• Áp suất tham chiếu: 0,05 ≈ 0,06 MPa → khoảng 5 ≈ 6 m đầu nước ngọt; thiết kế dự án và áp suất thử nghiệm vẫn chưa được xác nhận
• Độ dày tấm lá: 6 / 8 / 10 mm → tính sẵn có phụ thuộc vào sự kết hợp mở danh nghĩa trong bảng cung cấp
• Vật liệu chính: Thép nhẹ → thép không gỉ và nhôm là các biến thể kỹ thuật riêng biệt, không phải là vật liệu thay thế trực tiếp
• Lắp đặt: Khung vách hàn → độ chính xác cắt, củng cố, chuỗi hàn và kiểm soát biến dạng ảnh hưởng đến độ kín nước cuối cùng
• Bàn tay mở: Bàn tay trái hoặc bàn tay phải, được xác nhận → đánh dấu phía bản lề và hướng mở trên bản vẽ được phê duyệt
• Hệ thống niêm phong: Ghi trùm, vật liệu phải được xác nhận → Mảng hồ sơ ghi trùm, nén, phương pháp nối và truy cập thay thế là cụ thể cho dự án
• Đánh giá cháy / khí / âm thanh: Để xác nhận → chỉ ghi nhận đánh giá khi bộ cửa hoàn chỉnh có bằng chứng thử nghiệm và phê duyệt áp dụng
• Khóa chống cướp biển: Có sẵn theo dự án → phát hành nội bộ, tương thích lối thoát, logic khóa và chấp nhận lớp / cờ phải được xem xét lại
• Chứng chỉ: Theo yêu cầu dự án → phê duyệt, khả năng truy xuất nguồn gốc vật liệu, thử nghiệm và phạm vi nhân chứng phải được thỏa thuận trước khi sản xuất

Làm thế nào nó hoạt động

Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating, đường thẳng, và rò rỉ được kiểm tra trong quá trình đưa vào sử dụng

Ứng dụng

Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects

Chứng chỉ và lợi thế

Giấy chứng nhận, tài liệu phê duyệt, khả năng truy xuất nguồn gốc vật liệu, thử nghiệm áp suất hoặc rò rỉ và chứng kiến kiểm tra có thể được sắp xếp theo yêu cầu của dự án, các quy tắc áp dụng, bản vẽ được phê duyệt,và quy trình công ty phân loại. Tiêu chuẩn phê duyệt loại, phê duyệt EC MED, chứng nhận hỏa hoạn hoặc chứng nhận sản phẩm loại không được bao gồm theo mặc định.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1:Phạm vi áp suất 0,05 ∼ 0,06 MPa có phù hợp với mọi thiết bị không?

A1:Không. Đó là phạm vi tham chiếu được cung cấp cho dữ liệu sản phẩm này. thiết kế và áp suất thử nghiệm cần thiết phải được thiết lập từ mức lắp đặt, đường dẫn nước thiệt hại, hướng áp suất, quy tắc bình,bản vẽ đã được phê duyệt, và các yêu cầu của xã hội phân loại.

Q2:Cánh cửa bánh tay có thể thay thế một cửa trượt kín nước bằng thủy lực hoặc động cơ không?

A2:Không tự động. Một số vị trí ngăn chắn kín nước yêu cầu cửa trượt hoặc cửa chạy bằng điện theo các quy tắc tàu áp dụng.Nhà thiết kế tàu và tổ chức phân loại phải xác nhận rằng một cửa hoạt động nhanh có bản lề bằng tay là chấp nhận được tại vị trí dự định.

Q3:Các chứng chỉ chống cháy, chống khí, chống âm thanh, chống cướp biển và lớp được bao gồm như tiêu chuẩn?

A3:Không, đây là chức năng riêng biệt và phạm vi phê duyệt. yêu cầu xếp hạng, tiêu chuẩn thử nghiệm, khóa và giải thoát sắp xếp, lớp nhân chứng, phê duyệt loại,và gói chứng chỉ phải được thỏa thuận trước khi báo giá và được hỗ trợ bởi các bằng chứng thiết kế và thử nghiệm có liên quan.
