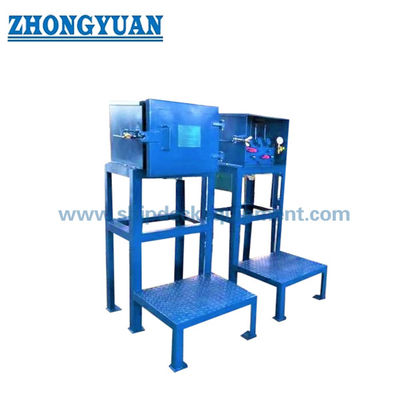

Bộ nguồn thủy lực cửa kín nước Bộ nguồn thủy lực Bộ nguồn thủy lực

Mô tả sản phẩm

Bộ cấp nguồn thủy lực cửa kín nước hàng hải

Sự mô tả:

Bộ nguồn thủy lực (HPU) được sử dụng như một thiết bị cung cấp dầu, được kết nối với một số xi lanh thủy lực thông qua hệ thống đường ống bên ngoài để điều khiển hoạt động của nhiều bộ van.Thùng dầu, bơm dầu và bộ tích điện tạo thành một hệ thống nguồn dầu điện khép kín độc lập.Trạm dầu có thể được trang bị hệ thống điều khiển PLC, hệ thống này điều khiển tất cả các chức năng thủy lực bên trong và tạo ra tín hiệu để trao đổi với phòng điều khiển (DCS).Các thành phần điều khiển như van servo thủy lực được lắp trực tiếp trên xi lanh thủy lực và dầu áp suất cao được ép vào xi lanh thông qua van này, hoặc dầu áp suất cao được xả ra khỏi nó.Trong điều kiện bình thường, bơm dầu cung cấp dầu cho hệ thống, tự động duy trì áp suất định mức của hệ thống, đồng thời thực hiện chức năng giữ van ở bất kỳ vị trí nào thông qua sự chặn của van điều khiển;ở trạng thái làm việc, thiết bị truyền động thủy lực được điều khiển bởi van điện từ và tín hiệu lệnh của hệ thống Van điện từ được kích hoạt để điều khiển áp suất dầu và sự giải phóng năng lượng của bộ tích lũy, sau đó van trượt xi lanh dầu được điều khiển, và van được dẫn động bởi cơ cấu truyền động cơ khí để thực hiện đóng nhanh, đóng mở bình thường và điều khiển thử nghiệm.Xi lanh dầu cao áp có thể được cố định trên thân van hoặc trực tiếp sử dụng như một cơ cấu chấp hành.Dầu thủy lực dư được đưa trở lại trạm dầu thủy lực, để hệ thống đường ống có thể điều khiển một số van được nối song song với một đường ống dẫn dầu vào và một đường ống hồi dầu.Trạm thủy lực với công nghệ truyền động đặc biệt này được sử dụng để điều khiển hoạt động của van hơi chính và các cơ cấu chấp hành của hệ thống rẽ nhánh tuabin hơi.Bộ nguồn được tối ưu hóa cho các điều kiện ứng dụng khác nhau, ví dụ, nó có thể được áp dụng cho xe tải chạy trong môi trường khắc nghiệt hoặc được sử dụng cho các điều kiện vận chuyển nặng trong thời gian dài và các trường hợp khác yêu cầu sản phẩm chất lượng cao và hiệu suất cao .

Kết quả là, một nền tảng cực kỳ linh hoạt và đa năng được sản xuất.Sử dụng các thành phần tiêu chuẩn, nó có thể đáp ứng hầu hết các điều kiện ứng dụng theo yêu cầu của thị trường.Lượng hàng tồn kho của các thành phần thủy lực của khách hàng được giảm thiểu và khối lượng công việc của các thiết kế phi tiêu chuẩn được giảm thiểu đáng kể..

Bộ nguồn cũng làm cho các ứng dụng đặc biệt tiết kiệm chi phí hơn.Bảo trì dễ dàng

Thông số kỹ thuật chính:

1. Áp suất hệ thống: 1-6 MPa
2. Loại động cơ: 3 giai đoạn Động cơ điện
3. Loại bơm: Bơm piston, Bơm trục vít, Bơm ly tâm
4. Van: Các khối van kết hợp, dễ bảo trì và gọn gàng
5. Điện: 380V.440V, 50Hz, 60Hz, tùy chỉnh
6. Dung tích bồn: Bể tuân thủ kiểm tra rò rỉ nước, dung tích thể tích như thiết kế
7. Khác: Bộ lọc hút, bộ lọc hồi lưu và bộ tách nam châm, Hệ thống báo động cho các chức năng cần thiết, Bảng điều khiển điện, máy đo mức chất lỏng, Tiếng ồn thấp, tăng nhiệt độ chất lỏng thấp, Máy bơm và động cơ được trang bị miếng đệm cao su hấp thụ rung động, Bộ làm mát
8. Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, v.v.
