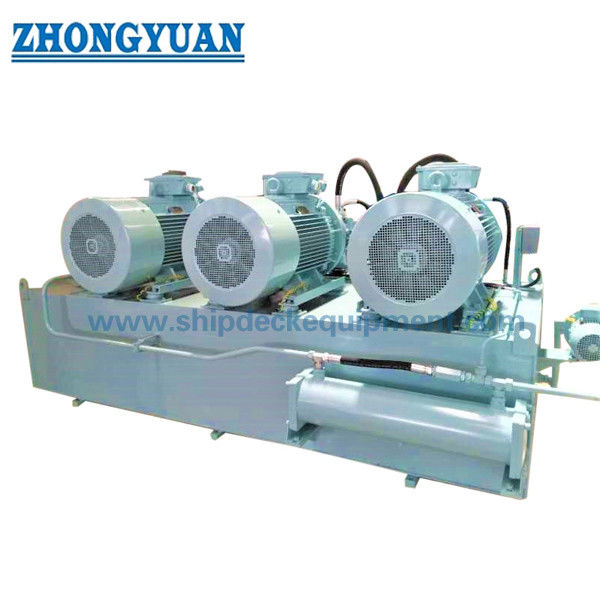

Bộ nguồn thủy lực cửa dưới cùng của xà lan

Bộ nguồn thủy lực cửa dưới cùng của xà lan

Sự mô tả

Bộ trợ lực thủy lực cửa đáy sà lan tách được sử dụng để dẫn động xi lanh thân hở và các xi lanh thủy lực chuyên dụng khác.Hệ thống thủy lực này bao gồm bơm thủy lực, nhóm van điều khiển, nhóm van vi sai, nhóm van duy trì áp suất xi lanh dầu thủy lực, nhóm van quá tải xi lanh dầu thủy lực, xi lanh dầu thủy lực, v.v. Để đảm bảo rằng hiệu suất kỹ thuật và chức năng của xi lanh dầu có thể đạt được kết quả tốt nhất, hệ thống được điều khiển bởi một bơm công suất không đổi mở và các thành phần quan trọng là van nhập khẩu.Hệ thống chủ yếu bao gồm hai (một làm việc, một ở chế độ chờ) bơm thủy lực điều khiển động cơ 11kW để cung cấp dầu có áp suất, và van điều khiển thủy lực tương ứng điều khiển xi lanh đóng mở thân máy.Ngoài ra, các xi lanh được trang bị các van chặn để giữ áp suất, quá tải, chênh lệch và chống xâm thực.

Thông số kỹ thuật chính:

Chứng chỉ lớp: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, v.v.

1. Áp suất làm việc của hệ thống thủy lực là khoảng 32MPa, và áp suất tối đa được đặt là 42MPa.

2. Bình xăng có dung tích 1500 lít.

Tổng công suất lắp đặt của hệ thống xấp xỉ 22 kW.

3. Các thông số áp suất chính của mỗi xi lanh

4. Tính toán

2. Nội dung cung cấp hệ thống thủy lực (một bộ tàu)

1) Trạm điện thủy lực, bao gồm:

1.1 Một cụm thùng nhiên liệu chính, 1500L, bao gồm:

a) Đồng hồ đo mức chất lỏng, đồng hồ đo nhiệt độ dầu, bộ lọc không khí, lò sưởi, v.v ...;

b) Bộ lọc dầu hồi có hiển thị và cảnh báo tắc nghẽn;

c) Báo động nhiệt độ cao, báo mức chất lỏng;

1.2 Bộ bơm động cơ + bộ van điều khiển áp suất (động cơ 2x11kW + bơm 20YC) 2 bộ

2) Nhóm van điều khiển, điều khiển các hành động của cơ cấu chấp hành sau:

2.1 Xylanh thân hở 2

Tất cả các ống thép ống trung gian và ống nối phải được nhà sản xuất cung cấp các thông số kỹ thuật do nhà máy đóng tàu cung cấp.

Danh sách các thành phần của hệ thống thủy lực như sau:

3 thông số cấu hình chính của hệ thống

Dung tích thùng nhiên liệu: 1500 lít

Tổng công suất lắp đặt: khoảng 22kW

Điện áp cung cấp: 400V x 50Hz

Cấu hình máy bơm chính: 2 máy bơm biến đổi piston hướng trục được điều khiển công suất không đổi

Động cơ 11kW, 400V, 50Hz, 1450RPM, IP55, Class F.

(2 đơn vị hoạt động)

Điện áp van điện từ: Điện áp DC 24V

Bốn, thông số kỹ thuật xi lanh điều khiển

1) Hình trụ mở thân: 2

Mô hình: FS118 480 / 200-1850 xi lanh tác động kép thanh đơn

Áp suất thiết kế: 32 MPa

Kiểm tra áp suất: 42MPa

Phương pháp lắp đặt: kết nối bông tai ở cả hai đầu, có khớp nối

Xử lý bề mặt thanh piston: xử lý làm nguội và tôi, mạ điện hai lớp

Piston bảo vệ vỏ bọc thanh truyền.Tay áo bằng cao su chống cát, chống dầu, chống kiềm, chống axit, thời gian sử dụng hiệu quả không dưới 4 năm

Seal hoạt động dưới nước

1. Các mặt bích giao diện hoặc các khớp nối ống của các thành phần hoặc cụm trên hệ thống thủy lực đều do nhà máy đóng tàu cung cấp.

2. Các ống thép, ống mềm, mặt bích, khớp nối ống hoặc các phụ kiện ống khác trên đường ống của hệ thống thủy lực đều do nhà máy đóng tàu cung cấp.

3. Các loại cáp, cáp đặc biệt hoặc các phụ kiện cáp khác trên đường ống hệ thống điện đều do nhà máy đóng tàu cung cấp.

4. Hệ thống khởi động và điều khiển điện phải được cung cấp bởi nhà cung cấp hệ thống điện có kinh nghiệm hoạt động trong quá khứ

5. Thiết bị súc rửa đường ống và thiết bị kiểm tra áp suất được cung cấp bởi nhà máy đóng tàu,

Bản vẽ Bộ nguồn thủy lực cửa dưới cùng của xà lan
