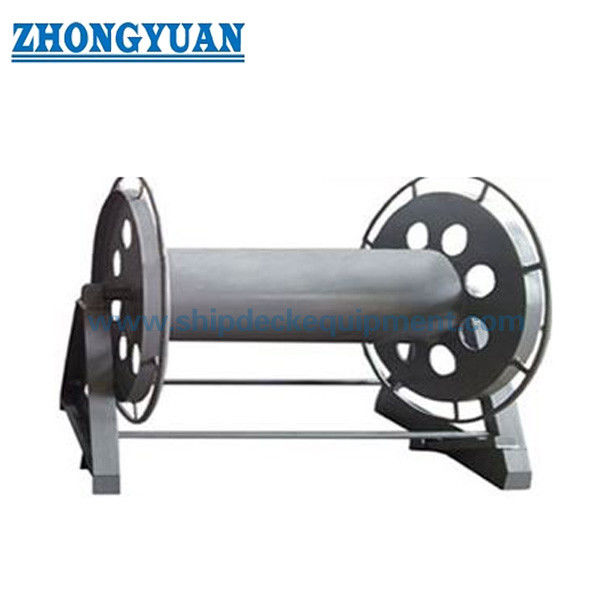

13-32mm Compact Steel Wire Rope Reel không cầm tay.

13-32mm Compact Steel Wire Rope Reel không cầm tay.

Tổng quan sản phẩm

Vòng dây thép loại AW được thiết kế để lưu trữ dây thép thép biển nhỏ gọn, nơi không cần tay cầm nhô ra.

Thiết kế không cầm giữ cho hồ sơ cuộn đơn giản và nhỏ gọn. Người vận hành xoay cuộn bằng cách nắm lấy cạnh trống bên ngoài, làm cho nó phù hợp với không gian sàn hạn chế và hoạt động tần số thấp.

So với cuộn Type A được vận hành bằng tay cầm, Type AW làm giảm các bộ phận nhô ra và cung cấp cấu trúc đơn giản hơn cho các ứng dụng định hướng lưu trữ.

Cuộn chỉ được sử dụng để lưu trữ, không dùng để nâng hoặc kéo. Nó phù hợp với sợi dây thép 13 mm đến 32 mm với chiều dài lưu trữ từ 120 m đến 190 m.

Một cơ sở được bóp, sắp xếp vòng bi bôi trơn, phanh tùy chọn hoặc kẹp khóa, và hoàn thiện lỏng lỏng hỗ trợ lưu trữ an toàn và sắp xếp trên tàu dễ dàng hơn.

Thông số kỹ thuật nhanh

• Chiều kính dây thép áp dụng: 13-32 mm -> Thích hợp cho khoan dây thép biển nhỏ đến trung bình
• Hoạt động: Không có tay cầm, hoạt động nắm trống -> Người vận hành xoay cuộn bằng cách nắm lấy cạnh trống bên ngoài
• Cấu trúc nhỏ gọn: Không có tay cầm nhô ra -> Tốt hơn cho không gian sàn và khu vực lưu trữ hạn chế
• Tiêu chuẩn: CB/T 3468-92 Loại AW -> Tiêu chuẩn tham chiếu cuộn dây dây thép thép biển
• Khả năng trống: 120-190 m -> Được chọn theo đường kính dây thừng và chiều dài lưu trữ cần thiết
• phanh / khóa: phanh chân hoặc khóa chân có sẵn -> Giữ cuộn ổn định trong khi lưu trữ
• Chốt cố định: Chốt đệm -> Cài đặt thuận tiện, tháo và di chuyển
• Cấu trúc: Thiết kế lỗ giảm trọng lượng -> Giảm trọng lượng sản phẩm trong khi duy trì sức mạnh cấu trúc
• Phân bố vòng bi: Thiết kế vòng bi bôi trơn -> Chuyển hướng dễ dàng hơn và nỗ lực thủ công thấp hơn
• Vật liệu: thép nhẹ / 304 / 316L thép không gỉ -> Chọn theo sự ăn mòn và yêu cầu ngân sách
• Phương pháp xử lý bề mặt: Sản phẩm mạ nóng / Sa2.5 nổ + lớp phủ epoxy / thép không gỉ đánh bóng -> Bảo vệ chống ăn mòn biển
• Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất

Các thông số kỹ thuật chính

Lưu ý: Mô hình, chi tiết phanh, bố trí cơ sở và kích thước trống có thể được xác nhận theo bản vẽ dự án và bố trí boong tàu.

Hướng dẫn lựa chọn

Bước 1 - Xác nhận đường kính dây dây -> Chọn AW13, AW17, AW21, AW26 hoặc AW32 theo kích thước dây

Bước 2 - Xác nhận yêu cầu sàn nhỏ gọn -> Chọn AW khi một tay cầm chiếu không được ưa thích

Bước 3 - Xác nhận phương pháp hoạt động -> Người vận hành xoay bằng cách nắm lấy cạnh trống bên ngoài

Bước 4 - Xác nhận chiều dài lưu trữ -> Khả năng trống phù hợp từ 120 m đến 190 m

Bước 5 - Xác nhận yêu cầu phanh hoặc khóa -> Khuyến cáo để lưu trữ an toàn và tình trạng ổn định trên tàu

Bước 6 - Xác nhận việc cố định cơ sở và lớp phủ -> Hệ thống cơ sở và lớp phủ bị bóp theo bố trí boong tàu

Bước 7 - Xác nhận yêu cầu chứng chỉ -> Chứng chỉ thử nghiệm của nhà sản xuất hoặc chứng chỉ lớp theo nhu cầu của dự án

Cấu trúc

trống. ống thép. lõi trống. trục. sắp xếp vòng bi bôi trơn. khung hỗ trợ. khung đệm. lỗ giảm trọng lượng. chân phanh/đinh khóa. cấu trúc nhỏ gọn không cần tay cầm.

Ưu điểm về thiết kế và chất lượng

• Thiết kế không có tay cầm -> Tránh tay cầm nhô ra và cải thiện độ nhỏ gọn của lưu trữ
• Hoạt động nắm trống -> Người vận hành xoay bằng cách giữ cạnh trống bên ngoài
• Cấu trúc đơn giản hơn -> Ít các bộ phận hoạt động bên ngoài và dễ cất
• lỗ giảm trọng lượng -> Giảm trọng lượng sản phẩm mà không ảnh hưởng đến sức mạnh cấu trúc
• Chế độ phanh chân hoặc khóa chân -> Giữ cuộn ổn định trong khi lưu trữ hoặc trạng thái chờ
• Định dạng vòng bi bôi trơn -> Chuyển tròn trơn tru và nỗ lực tay thấp hơn
• Cơ sở đệm -> Thiết lập, tháo và di chuyển thuận tiện
• Các cạnh tự do mịn -> Bảo vệ người vận hành khỏi các cạnh sắc và cải thiện an toàn xử lý
• Bề mặt liên lạc dây thừng mịn -> Giảm nguy cơ tổn thương dây thừng trong quá trình cuộn và lưu trữ

Các thuộc tính tùy chỉnh

• Loại sản phẩm: Vòng lưu trữ dây thép thép nhỏ gọn không tay cầm -> Sử dụng để lưu trữ dây thép biển, không nâng
• Tiêu chuẩn: CB/T 3468-92 Loại AW -> Tiêu chuẩn tham chiếu cuộn biển
• Sợi dây áp dụng: dây thép 13-32 mm -> Bao gồm nhu cầu lưu trữ đường kính nhỏ và trung bình
• Công suất: 120-190 m -> Được chọn dựa trên đường kính dây thừng và chiều dài lưu trữ cần thiết
• Hoạt động: Hoạt động nắm trống -> Người vận hành xoay cuộn bằng cách giữ cạnh trống bên ngoài
• Cấu trúc: Không có tay cầm nhô ra -> Thích hợp cho lưu trữ nhỏ gọn và không gian sàn hạn chế
• phanh: phanh chân có sẵn -> Cải thiện độ ổn định lưu trữ
• Khóa: Kích pin có sẵn -> Giữ cuộn an toàn trong khi lưu trữ
• Lắp đặt: Cơ sở đệm -> Lắp đặt và di chuyển dễ dàng
• Vật liệu: thép nhẹ / 304 / 316L thép không gỉ -> Chọn dựa trên sự ăn mòn và yêu cầu ngân sách
• Phương pháp xử lý bề mặt: Đăng thép nóng / lớp phủ epoxy / thép không gỉ đánh bóng -> Bảo vệ chống ăn mòn biển
• Tùy chỉnh: Kích thước trống, bố cục cơ sở, phanh, kẹp và vật liệu -> Hỗ trợ các yêu cầu cụ thể của dự án
• Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất -> Hỗ trợ các yêu cầu về tài liệu dự án và kiểm tra

Hướng dẫn điều tra

Vui lòng cung cấp đường kính dây thép, chiều dài dây thừng, yêu cầu không gian nhỏ gọn, yêu cầu phanh hoặc khóa, sắp xếp cố định cơ sở, vật liệu, xử lý bề mặt và yêu cầu chứng nhận.

Không chắc chắn về kích thước đúng của cuộn? gửi cho chúng tôi đường kính dây thừng và chiều dài lưu trữ, và chúng tôi sẽ đề nghị một cấu hình cuộn phù hợp.

Làm thế nào nó hoạt động

Cây dây thép được cuộn vào trống để lưu trữ. Người vận hành xoay cuộn bằng cách nắm lấy cạnh bên ngoài của trống, trong khi sự sắp xếp vòng bi hỗ trợ chuyển động trơn tru.Các chân phanh hoặc khóa chân khóa cuộn khi dây được lưu trữ hoặc khi cuộn không hoạt động.

Ứng dụng

Lưu trữ dây thép trên boong tàu nhỏ gọn. Không gian trên boong hạn chế. Lưu trữ dây đậu dự phòng.

Chứng chỉ và lợi thế

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ thử nghiệm của nhà sản xuất.Các cạnh tự do mịn và các vật liệu / lớp phủ có thể tùy chỉnh.

Hình vẽ & Ảnh

Sơ đồ sắp xếp chung và hình ảnh sản phẩm

Đặt hàng

Xác định: Mô hình AW loại, đường kính dây thép, chiều dài dây thừng, yêu cầu không gian nhỏ gọn, yêu cầu phanh hoặc khóa, vật liệu, xử lý bề mặt, bố trí cơ sở đệm,yêu cầu về số lượng và chứng nhận.

Câu hỏi thường gặp

Q1: Tại sao chọn AW không có tay cầm cuộn?
A: Loại AW phù hợp khi cấu trúc nhỏ gọn và ít bộ phận nhô ra hơn được ưa thích cho các ứng dụng định hướng lưu trữ.

Q2: Làm thế nào để vận hành cuộn mà không có tay cầm?
A: Người vận hành xoay cuộn bằng cách nắm lấy cạnh trống bên ngoài.

Q3: Loại AW tốt hơn cho không gian sàn hạn chế?
A: Vâng. Thiết kế không có tay cầm làm giảm các bộ phận nhô ra và dễ dàng sắp xếp trong các khu vực lưu trữ nhỏ gọn.

Q4: Có phải cuộn này được sử dụng để nâng hoặc kéo?
A: Không. Đó là một cuộn lưu trữ cho dây thép dây, không phải là một dây kéo nâng hoặc kéo kéo.

Q5: Liệu điều trị bề mặt có thể được tùy chỉnh?
Đáp: Có. Ống mạ nóng, Sa2.5 nổ cộng với lớp phủ epoxy, thép không gỉ đánh bóng và lớp phủ tùy chỉnh có sẵn.
