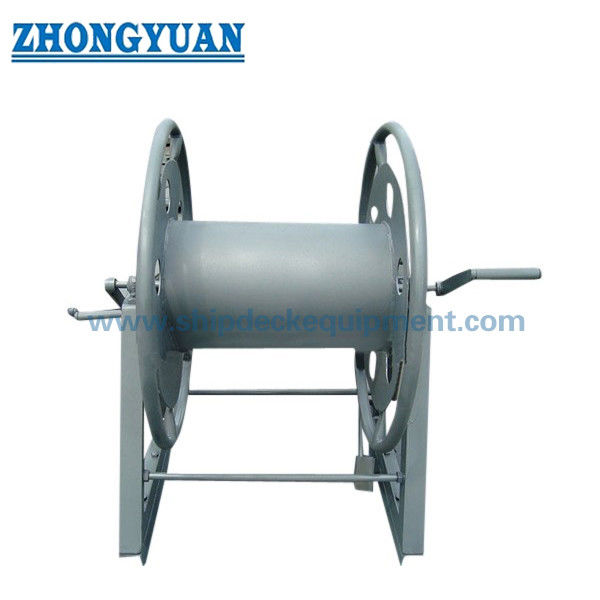

13-32mm Steel Wire Rope Reel với tay cầm có thể tháo rời

13-32mm Steel Wire Rope Reel với tay cầm có thể tháo rời

Tổng quan sản phẩm

Vòng dây thép loại A được thiết kế để lưu trữ dây thép thép trên biển khi cần thuận tiện vận hành bằng tay.

Nắm có thể tháo rời sau khi sử dụng và có thể được vận hành từ bên trái hoặc bên phải theo bố trí boong.

So với cuộn không tay cầm, loại A phù hợp hơn với việc cuộn và mở tay thường xuyên bởi vì tay cầm cung cấp kiểm soát quay tốt hơn và giảm nỗ lực của người vận hành.

Cuộn chỉ được sử dụng để lưu trữ, không dùng để nâng hoặc kéo. Nó phù hợp với sợi dây thép 13 mm đến 32 mm với chiều dài lưu trữ từ 120 m đến 190 m.

Một cơ sở được bóp, sắp xếp vòng bi bôi trơn, phanh tùy chọn hoặc kẹp khóa, và kết thúc cạnh tự do mượt mà làm cho cuộn an toàn hơn và dễ dàng hơn để vận hành trên boong tàu.

Thông số kỹ thuật nhanh

• Chiều kính dây thép áp dụng: 13-32 mm -> Thích hợp cho khoan dây thép biển nhỏ đến trung bình
• Hoạt động: tay cầm có thể tháo ra -> Chuyển bằng tay dễ dàng hơn và kiểm soát hoạt động tốt hơn
• Vị trí tay cầm: Chạy bên trái hoặc bên phải -> Chạy linh hoạt theo bố trí boong
• Tiêu chuẩn: CB/T 3468-92 Loại A -> Tiêu chuẩn tham chiếu cuộn dây dây thép thép biển
• Khả năng trống: 120-190 m -> Được chọn theo đường kính dây thừng và chiều dài lưu trữ cần thiết
• phanh / khóa: phanh chân hoặc khóa chân có sẵn -> Giữ cuộn ổn định trong khi lưu trữ
• Chốt cố định: Chốt đệm -> Cài đặt thuận tiện, tháo và di chuyển
• Cấu trúc: Thiết kế lỗ giảm trọng lượng -> Giảm trọng lượng sản phẩm trong khi duy trì sức mạnh cấu trúc
• Phân bố vòng bi: Thiết kế vòng bi bôi trơn -> Chuyển hướng dễ dàng hơn và nỗ lực thủ công thấp hơn
• Vật liệu: thép nhẹ / 304 / 316L thép không gỉ -> Chọn theo sự ăn mòn và yêu cầu ngân sách
• Phương pháp xử lý bề mặt: Sản phẩm mạ nóng / Sa2.5 nổ + lớp phủ epoxy / thép không gỉ đánh bóng -> Bảo vệ chống ăn mòn biển
• Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất

Các thông số kỹ thuật chính

Lưu ý: Mô hình, chi tiết phanh, bố trí cơ sở và kích thước trống có thể được xác nhận theo bản vẽ dự án và bố trí boong tàu.

Hướng dẫn lựa chọn

Bước 1 - Xác nhận đường kính dây thép -> Chọn A13, A17, A20.5, A26 hoặc A32 tùy theo kích thước dây thừng

Bước 2 - Xác nhận tần số hoạt động bằng tay -> Chọn loại A khi cần lắp và tháo lưng thường xuyên

Bước 3 - Xác nhận bên hoạt động tay cầm -> tay cầm có thể được sắp xếp cho hoạt động bên trái hoặc bên phải

Bước 4 - Xác nhận chiều dài lưu trữ -> Khả năng trống phù hợp từ 120 m đến 190 m

Bước 5 - Xác nhận yêu cầu phanh hoặc khóa -> Khuyến cáo để lưu trữ an toàn và tình trạng ổn định trên tàu

Bước 6 - Xác nhận việc cố định cơ sở và lớp phủ -> Hệ thống cơ sở và lớp phủ bị bóp theo bố trí boong tàu

Bước 7 - Xác nhận yêu cầu chứng chỉ -> Chứng chỉ thử nghiệm của nhà sản xuất hoặc chứng chỉ lớp theo nhu cầu của dự án

Cấu trúc

trống Ống thép lõi trống trục trục trục Ứng dụng vòng bi bôi trơn tay cầm có thể tháo rời khung hỗ trợ cơ sở đệm lỗ giảm trọng lượng chân phanh / chân khóa

Ưu điểm về thiết kế và chất lượng

• Kẹp có thể tháo -> Có thể được tháo ra sau khi vận hành để tiết kiệm không gian và giảm nhiễu
• Hoạt động bên trái / bên phải -> Hỗ trợ hoạt động thủ công linh hoạt theo bố trí boong
• Kiểm soát quay tốt hơn -> Thích hợp cho việc cuộn và mở cuộn bằng tay thường xuyên
• lỗ giảm trọng lượng -> Giảm trọng lượng sản phẩm mà không ảnh hưởng đến sức mạnh cấu trúc
• Chế độ phanh chân hoặc khóa chân -> Giữ cuộn ổn định trong khi lưu trữ hoặc trạng thái chờ
• Định dạng vòng bi bôi trơn -> Chuyển tròn trơn tru và nỗ lực tay thấp hơn
• Cơ sở đệm -> Thiết lập, tháo và di chuyển thuận tiện
• Các cạnh tự do mịn -> Bảo vệ người vận hành khỏi các cạnh sắc và cải thiện an toàn xử lý
• Bề mặt liên lạc dây thừng mịn -> Giảm nguy cơ tổn thương dây thừng trong quá trình cuộn và lưu trữ

Các thuộc tính tùy chỉnh

• Loại sản phẩm: Vòng lưu trữ dây thép thép có tay cầm có thể tháo ra -> Sử dụng để lưu trữ dây thép biển bằng tay, không nâng
• Tiêu chuẩn: CB/T 3468-92 Loại A -> Tiêu chuẩn tham chiếu cuộn biển
• Sợi dây áp dụng: dây thép 13-32 mm -> Bao gồm nhu cầu lưu trữ đường kính nhỏ và trung bình
• Công suất: 120-190 m -> Được chọn dựa trên đường kính dây thừng và chiều dài lưu trữ cần thiết
• Định dạng tay cầm: tay cầm có thể tháo ra -> Hỗ trợ hoạt động bên trái hoặc bên phải
• phanh: phanh chân có sẵn -> Cải thiện độ ổn định lưu trữ
• Khóa: Kích pin có sẵn -> Giữ cuộn an toàn trong khi lưu trữ
• Lắp đặt: Cơ sở đệm -> Lắp đặt và di chuyển dễ dàng
• Vật liệu: thép nhẹ / 304 / 316L thép không gỉ -> Chọn dựa trên sự ăn mòn và yêu cầu ngân sách
• Phương pháp xử lý bề mặt: Đăng thép nóng / lớp phủ epoxy / thép không gỉ đánh bóng -> Bảo vệ chống ăn mòn biển
• Tùy chỉnh: Kích thước trống, bố cục cơ sở, phanh, kẹp khóa, tay cầm và vật liệu -> Hỗ trợ các yêu cầu cụ thể của dự án
• Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất -> Hỗ trợ các yêu cầu về tài liệu dự án và kiểm tra

Hướng dẫn điều tra

Vui lòng cung cấp đường kính dây thép, chiều dài dây thừng, bên tay cầm thích hợp, yêu cầu phanh hoặc khóa, sắp xếp cố định cơ sở, vật liệu, điều trị bề mặt và yêu cầu chứng nhận.

Không chắc chắn về kích thước đúng của cuộn? gửi cho chúng tôi đường kính dây thừng và chiều dài lưu trữ, và chúng tôi sẽ đề nghị một cấu hình cuộn phù hợp.

Làm thế nào nó hoạt động

Sợi dây thép được cuộn vào trống bằng cách vận hành tay cầm.Sự sắp xếp vòng bi cho phép xoay tròn trơn tru, và phanh hoặc kẹp khóa an toàn cuộn khi dây được lưu trữ.

Ứng dụng

Lưu trữ dây thừng trên boong tàu. Lưu trữ dây thừng thủ công thường xuyên. Lưu trữ dây thừng neo dự phòng.

Chứng chỉ và lợi thế

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ thử nghiệm của nhà sản xuất.Các cạnh tự do mịn và các vật liệu / lớp phủ có thể tùy chỉnh.

Hình vẽ & Ảnh

Sơ đồ sắp xếp chung và hình ảnh sản phẩm

Đặt hàng

Xác định: Mô hình loại A, đường kính dây thép, chiều dài dây thừng, bên tay cầm hoạt động, yêu cầu phanh hoặc khóa, vật liệu, xử lý bề mặt, sắp xếp cơ sở đệm,yêu cầu về số lượng và chứng nhận.

Câu hỏi thường gặp

Q1: Tại sao chọn loại A với tay cầm có thể tháo rời?
A: Loại A phù hợp khi các nhà khai thác cần quay thủ công dễ dàng hơn và kiểm soát tốt hơn trong quá trình cuộn hoặc tháo thường xuyên.

Q2: Có thể sử dụng tay cầm từ cả hai bên không?
Đáp: Có. Kéo tay cầm có thể được sắp xếp cho hoạt động bên trái hoặc bên phải tùy thuộc vào bố trí boong.

Q3: Có thể tháo tay ra sau khi sử dụng không?
Đáp: Có. Kẹp cầm có thể tháo rời để tiết kiệm không gian và giảm nhiễu trong khi lưu trữ.

Q4: Có phải cuộn này được sử dụng để nâng hoặc kéo?
A: Không. Đó là một cuộn lưu trữ cho dây thép dây, không phải là một dây kéo nâng hoặc kéo kéo.

Q5: Liệu điều trị bề mặt có thể được tùy chỉnh?
Đáp: Có. Ống mạ nóng, Sa2.5 nổ cộng với lớp phủ epoxy, thép không gỉ đánh bóng và lớp phủ tùy chỉnh có sẵn.
