ISO 5894 Loại CO lõm Nhiều bu lông Nắp hố ga Trang phục hàng hải
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
| Tài liệu: | Marine manhole cover CBT 43...14.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L / C, v.v. |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn: | ISO 5894: 2018 | Vật liệu: | Thép nhẹ, thép không gỉ |
|---|---|---|---|
| thử nghiệm: | kiểm tra áp suất thủy lực | Cấu trúc: | Theo tiêu chuẩn hoặc tùy chỉnh, như bản vẽ của khách hàng |
| Loại ứng dụng: | Nút nước, hơi chặt, chặt dầu | Loại: | Loại CO, Bolted, Flush With Deck |
| Điều trị bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, Thép không gỉ được đánh bóng, có sẵn xử lý bề m | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Làm nổi bật: | Nắp hố ga hàng hải ISO GB 11628,Nắp hố ga hàng hải GB 11628,Nắp hố ga nâng ISO |
||
Mô tả sản phẩm
ISO 5894 Loại CO Khóa lỗ ống dẫn nhiều cuộn
Mô tả:

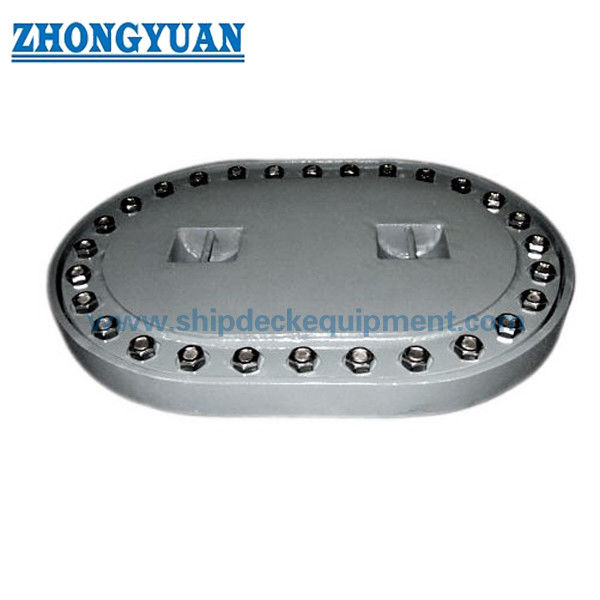

Tiêu chuẩn ISO 5894 loại CO là vỏ hố ống dẫn hình bầu dục với vỏ nhiều cuộn cho tàu. Nó được thiết kế và chế tạo theo tiêu chuẩn IS05892.Nó được làm bằng thép và có thể được sử dụng cho các tàu khác nhau. Cụm được làm bằng thép không gỉ, và hạt có thể là thép không gỉ hoặc đồng hoặc đồng. Nếu bạn quan tâm đến sản phẩm của chúng tôi, vui lòng liên hệ với chúng tôi để biết thêm thông tin.
Thông số kỹ thuật chính:
- Tiêu chuẩn: ISO 5894:2018;
- Vật liệu: thép nhẹ, thép không gỉ;
- Xét nghiệm: Xét nghiệm áp suất thủy lực;
- Kích thước: Theo tiêu chuẩn hoặc tùy chỉnh, Theo bản vẽ của khách hàng;
- Loại ứng dụng: kín nước, kín khí, kín dầu;
- Loại: Loại CO, Bolted, Flush với boong;
- Điều trị bề mặt: xả cát đến S2.5 + một lớp epoxy shop primer, đánh bóng, mạ galvanized, điều trị bề mặt tùy chỉnh có sẵn;
- Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA.
Các thông số kỹ thuật chính:
| Kích thước danh nghĩa L1 × b1 |
L2 | b2 | L3 | b3 | L4 | b4 | t | Các thiết bị buộc Chiều kính |
Các thiết bị buộc Số |
| 450×350 | 570 | 470 | 520 | 420 | 622 | 522 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 670 | 470 | 772 | 572 | 8 | 20 | |
| 600 × 450 | 720 | 570 | 670 | 520 | 772 | 622 | 8 | 20 | |
| 800 × 600 | 920 | 720 | 870 | 670 | 972 | 772 | 12 | 26 | |
| LƯU Ý 1 t là cho độ dày tối thiểu, độ dày không được hiển thị trong bảng có thể được thiết kế theo thực tiễn của nhà xây dựng | |||||||||
Chìa khóa: 1 tấm coaming, 3 nắp, 2 vòng tấm, 4 ván, 5 tay cầm, 6 đánh dấu 7 cuộn kéo lên, 2 × M20
Kích thước và chi tiết hàn phải đáp ứng tiêu chuẩn công nghiệp được công nhận.
Kích thước được đưa ra trong ngoặc ()) có thể được điều chỉnh. Phần trên của nắp, bao gồm nốt, không nên nhô ra khỏi bề mặt rửa khi chọn kích thước được đưa ra trong ngoặc.
LƯU Ý 1 Cụm kéo lên 2 × M20 có thể được người sử dụng lựa chọn nếu phù hợp.
LƯU Ý 2 l 1 х b 1 là một lỗ trống.
LƯU Ý 3 Loại tay cầm có thể được thiết kế và thay đổi theo thực tiễn của nhà xây dựng.
Hình vẽ của ISO 5894 loại CO hố ống dẫn hình bầu dục nhúng với nắp đệm
