Xi lanh thủy lực cho xi lanh thủy lực Knuckle Boom cần cẩu xi lanh thủy lực
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L / C, v.v. |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Điểm nổi bật: | Xi lanh cần cẩu thủy lực 25MPa,xi lanh cần cẩu thủy lực hàng hải,xi lanh thủy lực cơ khí ISO |
||
|---|---|---|---|
Mô tả sản phẩm

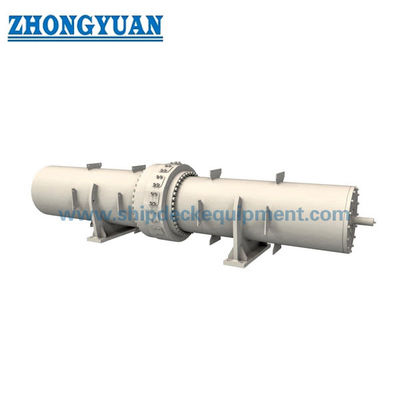

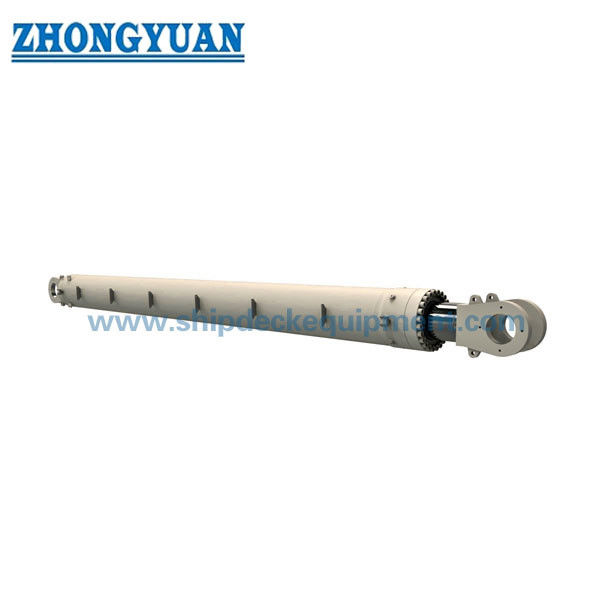

Xi lanh thủy lực cho cần cẩu thủy lực Knuckle Boom
Sự mô tả
Xi lanh thủy lực là một thiết bị truyền động cơ học được sử dụng để cung cấp một lực để vận hành cần trục.Chúng tôi cung cấp tất cả các loại xi lanh thủy lực và kết hợp với bộ nguồn thủy lực và các phụ kiện khác để tạo ra hệ thống thủy lực phức tạp cho tàu kỹ thuật, tàu nghiên cứu, tàu cuốc, sà lan chia cắt, v.v.
Xi lanh thủy lực hàng hải được thiết kế cho môi trường biển, áp suất làm việc là 25MPa hoặc 28MPa, nó được sử dụng rộng rãi trong các thiết bị hàng hải như nắp hầm, cầu trục, thiết bị lái bánh lái, cửa kín nước, hệ thống thủy lực thuyền cứu sinh.
Các bộ phận chính của xi lanh thủy lực
- Thùng xi lanh
Chức năng chính của thân xylanh là giữ áp suất xylanh.Nòng xi lanh hầu hết được làm từ một ống liền khối.Nòng xi lanh được mài và mài bên trong với bề mặt hoàn thiện điển hình từ 4 đến 16 microinch.Piston chuyển động qua lại trong xi lanh.
- Đầu xi-lanh
Chức năng chính của đầu là để bao bọc buồng áp suất từ đầu kia.Đầu có chứa một bố trí niêm phong thanh tích hợp hoặc tùy chọn để chấp nhận một tuyến làm kín.Đầu được nối với thân bằng ren, bu lông hoặc thanh giằng.Một con dấu tĩnh được sử dụng giữa đầu và thùng.
- Đế hoặc nắp xi lanh
Chức năng chính của nắp là bao bọc buồng áp suất ở một đầu.Nắp được kết nối với thân bằng hàn, ren, bu lông hoặc thanh giằng.Mũ cũng hoạt động như các thành phần gắn xi lanh.Kích thước nắp được xác định dựa trên ứng suất uốn.Một con dấu tĩnh được sử dụng giữa nắp và thùng (ngoại trừ kết cấu hàn).
- pít tông
Chức năng chính của piston là ngăn cách các vùng áp suất bên trong thùng.Piston được gia công với các rãnh để lắp các bộ phận chịu lực và phớt đàn hồi hoặc kim loại.Những con dấu này có thể là hoạt động đơn hoặc tác động kép.Sự chênh lệch áp suất giữa hai bên của piston làm cho xi lanh kéo dài ra và thu lại.Piston được gắn với thanh piston bằng ren, bu lông hoặc đai ốc để truyền chuyển động thẳng.
Thông số xi lanh thủy lực:
| Chán D1 |
gậy D2 |
OD D |
d3 H8 |
B | R | E1 | E2 | F | T | L1 | L0 |
| 100 | 70 | 121 | 50 | 45 | 55 | 65 | 65 | 90 | M45x2 | 40 | 370 |
| 110 | 70 | 133 | 50 | 45 | 60 | 70 | 70 | 95 | M45x2 | 40 | 385 |
| 125 | 80/90 | 152 | 60 | 55 | 70 | 80 | 80 | 105 | M60x2 | 60 | 420 |
| 140 | 90/100 | 168 | 70 | 60 | 75 | 85 | 85 | 115 | M60x2 | 60 | 455 |
| 150 | 85/90 | 180 | 70 | 60 | 80 | 90 | 90 | 120 | M60x2 | 60 | 470 |
| 160 | 100/110 | 194 | 80 | 65 | 85 | 100 | 100 | 130 | M68x2 | 70 | 505 |
| 180 | 110/125 | 219 | 90 | 70 | 95 | 110 | 110 | 140 | M68x2 | 70 | 545 |
| 200 | 125/140 | 245 | 100 | 80 | 105 | 120 | 130 | 165 | M75x2 | 80 | 595 |
| 220 | 140/160 | 273 | 110 | 95 | 115 | 140 | 140 | 175 | M90x2 | 90 | 640 |
| 225 | 140/160 | 273 | 110 | 95 | 115 | 140 | 140 | 175 | M90x2 | 90 | 640 |
| 250 | 160 | 299 | 125 | 95 | 130 | 140 | 140 | 175 | M90x2 | 100 | 670 |
| 280 | 180 | 340 | 140 | 110 | 150 | 170 | 170 | 210 | M105x3 | 110 | 750 |
| 300 | 200 | 356 | 150 | 130 | 160 | 180 | 180 | 220 | M125x3 | 130 | 810 |
| 320 | 220 | 394 | 160 | 140 | 170 | 200 | 200 | 240 | M135x3 | 140 | 870 |
Bản vẽ xi lanh thủy lực cho cần cẩu thủy lực Knuckle Boom
