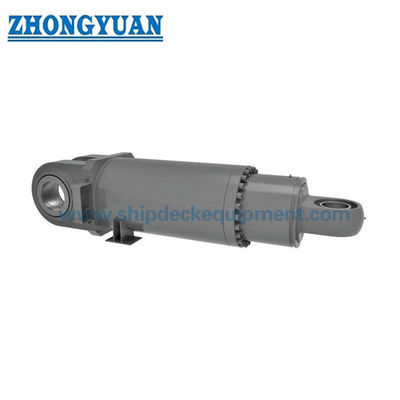

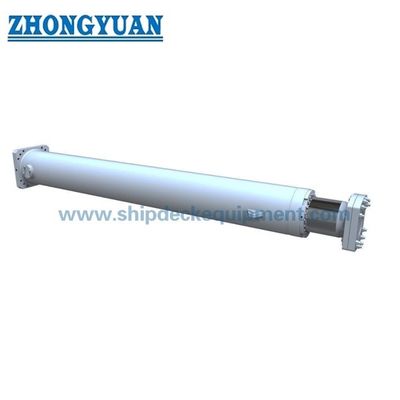

Xi lanh thủy lực cửa kín nước
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Zhongyuan |
Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 |
---|---|
Giá bán: | As per quotation |
chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
Thời gian giao hàng: | Theo đề nghị |
Điều khoản thanh toán: | TT, L / C, v.v. |
Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
Thông tin chi tiết |
|||
Điểm nổi bật: | xi lanh thủy lực thanh kéo,xi lanh thủy lực thanh 14Mpa,xi lanh thủy lực kéo đẩy |
---|
Mô tả sản phẩm
Xi lanh thủy lực cửa kín nước
Sự mô tả
Xi lanh thủy lực cửa kín nước trên tàu sử dụng ống liền mạch, lựa chọn độ dày ống khác nhau theo áp suất làm việc, xi lanh có tính năng chính xác cao về kích thước lỗ khoan, trọng lượng nhẹ, cấu trúc đơn giản, phương thức kết nối đa dạng, tốc độ thấp không đổi và chức năng đệm ổn định, công việc bình thường áp suất 7 ~ 14Mpa, được sử dụng rộng rãi cho máy móc, dệt công nghiệp nhẹ, máy nông nghiệp ép nhựa.
Các bộ phận chính của xi lanh thủy lực
- Thùng xi lanh
Chức năng chính của thân xylanh là giữ áp suất xylanh.Nòng xi lanh hầu hết được làm từ một ống liền khối.Nòng xi lanh được mài và mài bên trong với bề mặt hoàn thiện điển hình từ 4 đến 16 microinch.Piston chuyển động qua lại trong xi lanh.
- Đầu xi-lanh
Chức năng chính của đầu là để bao bọc buồng áp suất từ đầu kia.Đầu có chứa một bố trí niêm phong thanh tích hợp hoặc tùy chọn để chấp nhận một tuyến làm kín.Đầu được nối với thân bằng ren, bu lông hoặc thanh giằng.Một con dấu tĩnh được sử dụng giữa đầu và thùng.
- Đế hoặc nắp xi lanh
Chức năng chính của nắp là bao bọc buồng áp suất ở một đầu.Nắp được kết nối với thân bằng hàn, ren, bu lông hoặc thanh giằng.Mũ cũng hoạt động như các thành phần gắn xi lanh.Kích thước nắp được xác định dựa trên ứng suất uốn.Một con dấu tĩnh được sử dụng giữa nắp và thùng (ngoại trừ kết cấu hàn).
- pít tông
Chức năng chính của piston là ngăn cách các vùng áp suất bên trong thùng.Piston được gia công với các rãnh để lắp các bộ phận chịu lực và phớt đàn hồi hoặc kim loại.Những con dấu này có thể là hoạt động đơn hoặc tác động kép.Sự chênh lệch áp suất giữa hai bên của piston làm cho xi lanh kéo dài ra và thu lại.Piston được gắn với thanh piston bằng ren, bu lông hoặc đai ốc để truyền chuyển động thẳng.
Thông số xi lanh thủy lực:
Chán | Que / d | KK | Một | BB | DD | E | EE | FP | HL | PJ | PL | TG | W | ZJ | |
1 | 2 | ||||||||||||||
40 | 22 | M20 * 1,5 | 30 | 11 | M10x1,25 | 65 | G3 / 8 | M14X1.5 | 38 | 141 | 90 | 13 | 46 | 30 | 171 |
50 | 28 | M24 * 1,5 | 35 | 11 | M10x1,25 | 76 | G1 / 2 | M18x1,5 | 42 | 155 | 98 | 15 | 54 | 30 | 185 |
63 | 35 | M30x1,5 | 45 | 13 | M20x1,25 | 90 | G1 / 2 | M18x1,5 | 45 | 163 | 102 | 15 | 65 | 35 | 198 |
80 | 45 | M39x1,5 | 60 | 16 | M16x1,5 | 110 | G3 / 4 | M22x1,5 | 56 | 184 | 110 | 18 | 81 | 35 | 219 |
100 | 55 | M48x1,5 | 75 | 18 | M18x1,5 | 135 | G3 / 4 | M27x2 | 58 | 192 | 116 | 18 | 102 | 40 | 232 |
125 | 70 | M64x2 | 95 | 21 | M22x1,5 | 165 | G1 | M27x2 | 67 | 220 | 130 | 23 | 122 | 45 | 265 |
140 | 80 | M72x2 | 110 | 22 | M24x1,5 | 185 | G1 | M27x2 | 69 | 230 | 138 | 23 | 138 | 50 | 280 |
150 | 85 | M76x2 | 115 | 25 | M27x2 | 196 | G1 | M33x2 | 71 | 240 | 146 | 23 | 150 | 50 | 290 |
160 | 90 | M80x2 | 120 | 25 | M27x2 | 210 | G1 | M33x2 | 74 | 253 | 156 | 23 | 160 | 55 | 308 |
180 | 100 | M95x2 | 140 | 27 | M30x2 | 235 | G1.1 / 4 | M42x2 | 75 | 275 | 172 | 28 | 182 | 55 | 330 |
200 | 112 | M100x2 | 150 | 29 | M33x2 | 262 | G1.1 / 2 | M42x2 | 85 | 301 | 184 | 32 | 200 | 55 | 356 |
220 | 125 | M120x2 | 180 | 34 | M39x2 | 292 | G1.1 / 2 | M42x2 | 89 | 305 | 184 | 32 | 225 | 60 | 365 |
250 | 140 | M130x2 | 195 | 37 | M42x2 | 325 | G2 | M42x2 | 106 | 346 | 200 | 40 | 250 | 65 | 411 |
Bản vẽ xi lanh thủy lực cửa kín nước
