Xi lanh Loại tàu kéo Cao su Chắn chắn cao su Hàng hải
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Kiểu: | C Y | Áp dụng cho: | Các loại tàu và bến tàu |
|---|---|---|---|
| Chứng nhận: | CCS, BV, ABS and SGS | ||
| Làm nổi bật: | Chắn bùn cao su thuyền CY,chắn bùn cao su thuyền ABS,chắn bùn cao su bến tàu biển |
||
Mô tả sản phẩm

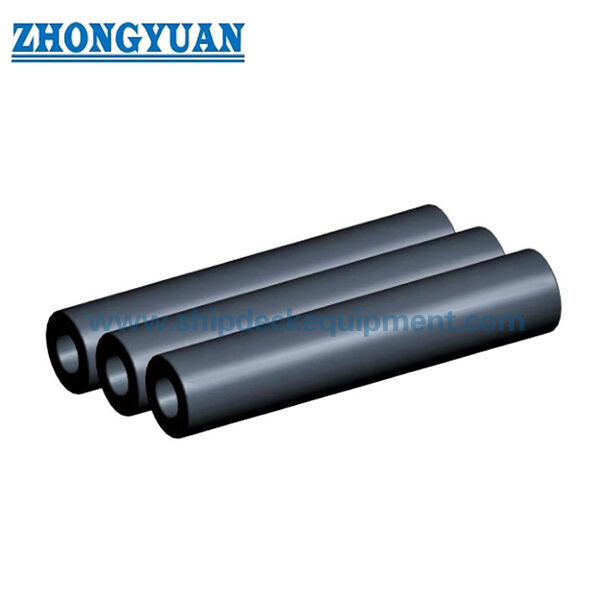

Cylindrical Rubber Fender cho tàu kéo và bến cảng
Tổng quan sản phẩm
Cylindrical Rubber Fender cho tàu kéo và bến cảng là một loại chắn bùn cao su đặc hình trụ rỗng đơn giản được sử dụng trên cầu cảng, bến tàu, tàu kéo, tàu đẩy và các vị trí tiếp xúc với tàu khác. Nó có thể được lắp đặt bằng dây chuyền hoặc thanh trung tâm, bằng cách treo, hoặc với các rãnh chu vi được gia công cho dây đeo / dây chuyền khi cần thiết.
Dòng sản phẩm hiệu suất tiêu chuẩn được cung cấp bao gồm đường kính ngoài từ 150 đến 1.200 mm với chiều dài tham chiếu 1.000 mm, với dữ liệu nén thiết kế 50%. Một bảng sản xuất riêng cho tàu kéo / tàu đẩy xác nhận chiều dài hình trụ dài lên đến 20.000 mm cho nhiều cấu hình có rãnh và không có rãnh.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Chắn bùn cao su đặc hình trụ rỗng
- Phạm vi đường kính ngoài được cung cấp trong bảng hiệu suất tiêu chuẩn: 150–1.200 mm
- Tỷ lệ ID/OD điển hình trong dòng tiêu chuẩn: khoảng 0,5
- Điểm hiệu suất được công bố: nén thiết kế 50%
- Chiều dài tham chiếu được công bố cho bảng hiệu suất: 1.000 mm
- Chiều dài sản xuất dài: lên đến 20.000 mm cho nhiều cấu hình được liệt kê
- Các hình thức lắp đặt có sẵn: hình trụ trơn | hình trụ có rãnh | bố trí hình trụ mũi/đuôi tàu
Cấu trúc & Cấu hình
Thân cao su hình trụ rỗng | lỗ khoan trung tâm để treo / cố định | rãnh lắp đặt chu vi tùy chọn | đầu côn tùy chọn và bố trí cố định phía tàu theo dự án.
Đối với các sản phẩm hình trụ, thông tin sản xuất được cung cấp hỗ trợ đùn / quấn tự động, nén lớp, lưu hóa tích hợp và gia công rãnh lắp đặt khi cần thiết. Mô tả quy trình này không được khái quát hóa cho các dòng sản phẩm chắn bùn hình chữ D, chữ W hoặc các hình dạng khác được đúc.
Các thông số kỹ thuật chính:
| LOẠI | ĐƯỜNG KÍNH NGOÀI (D) | ĐƯỜNG KÍNH TRONG (d) | chiều dài sản phẩm | |
| CY150XL | 150 | 75 | 500-20000 | |
| CY200XL | 200 | 100 | ||
| CY300XL | 300 | 150 | ||
| CY400XL | 400 | 200 | ||
| CY500XL | 500 | 250 | ||
| CY600XL | 600 | 300 | ||
| CY700XL | 700 | 350 | ||
| CY800XL | 800 | 400 | ||
| CY900XL | 900 | 350 | ||
| CY1000XL | 1000 | 500 | ||
| CY11OOXL | 1100 | 550 | ||
| CY1200XL | 1200 | 600 | ||
| Hiệu suất kỹ thuật chính | ||||
| Loại | Độ lệch nén thiết kế | Hiệu suất | ||
| Lực phản ứng (KN) |
Hấp thụ Năng lượng (KJ) |
Dung sai % | ||
| Loại tiêu chuẩn | Loại tiêu chuẩn | |||
| CY150X1000 | 50 | 44.1 | 1.5 | ±10 |
| CY200X1000 | 59.8 | 2.6 | ||
| CY250X1000 | 74.6 | 4.1 | ||
| CY300X1000 | 89.3 | 5.9 | ||
| CY400X1000 | 118.7 | 10.4 | ||
| CY500X1000 | 148.1 | 16.1 | ||
| CY600X1000 | 178.5 | 23.5 | ||
| CY700X1000 | 208 | 31.4 | ||
| CY800X1000 | 237.4 | 41.2 | ||
| CY900X1000 | 267.8 | 52 | ||
| CY1000X1000 | 297.2 | 63.8 | ||
| CY1100X1000 | 331 | 77.2 | ||
| CY 1200x1000 | 363 | 95.2 | ||
Hướng dẫn lựa chọn & Yêu cầu
Bước 1 – Xác nhận vị trí lắp đặt: mũi hoặc mạn tàu kéo/tàu đẩy, cầu cảng, bến tàu, vị trí treo hoặc lắp đặt thay thế.
Bước 2 – Chọn OD, ID và tổng chiều dài dựa trên năng lượng/lực phản ứng yêu cầu, không gian có sẵn và phương pháp cố định.
Bước 3 – Xác nhận cấu hình trơn hoặc có rãnh, số lượng/vị trí rãnh, bố trí dây chuyền hoặc dây đeo và chi tiết đầu cuối.
Bước 4 – Đối với lựa chọn dựa trên hiệu suất, hãy cho biết liệu các giá trị danh mục 1.000 mm / 50% có phải là cơ sở chấp nhận hay cần kiểm tra toàn diện theo dự án.
Bước 5 – Xác nhận số lượng, bản vẽ, phạm vi kiểm tra/tài liệu và điểm giao hàng.
Ưu điểm kỹ thuật chính
- Hình học tròn đơn giản cho phép bố trí treo, thanh trung tâm hoặc gắn trên tàu với việc thay thế tương đối đơn giản.
- Sản xuất chiều dài lớn và rãnh lắp đặt được gia công hỗ trợ bố trí mũi/đuôi tàu kéo và tàu đẩy.
- Bảng hiệu suất 50% cung cấp giá trị lực phản ứng và năng lượng trực tiếp cho dòng OD được cung cấp với chiều dài tham chiếu 1.000 mm.
- Các kết hợp OD/ID khác nhau có thể được thiết kế khi dòng danh mục tiêu chuẩn không khớp với cài đặt hiện có.
Lắp đặt & Giao diện hệ thống
Chắn bùn hình trụ có thể được treo qua lỗ khoan trung tâm, giữ bằng dây chuyền/thanh nối, hoặc lắp đặt với các rãnh chu vi và dây đeo/dây chuyền. Đối với bố trí mũi/đuôi tàu kéo, hình dạng rãnh, tải trọng dây đeo/dây chuyền, chuyển tiếp đầu cuối và chi tiết hỗ trợ thân tàu phải được phối hợp với cấu trúc tàu.
Kiểm tra & Tài liệu
Kiểm soát chất lượng cơ bản bao gồm kiểm tra trực quan, xác minh kích thước và kiểm tra tính chất vật lý của cao su. Trường hợp bảng lực phản ứng / hấp thụ năng lượng được định lượng là một phần của đặc tả sản phẩm đã thỏa thuận, việc kiểm tra nén toàn diện có thể được đưa vào ITP của dự án để xác minh hiệu suất được đảm bảo trong các điều kiện thử nghiệm được xác định.
Hướng dẫn chắn bùn PIANC 2024 (MarCom WG211) được sử dụng làm tài liệu tham khảo kỹ thuật hiện tại cho các nguyên tắc thiết kế, sản xuất và thử nghiệm hệ thống chắn bùn. Phê duyệt loại, chứng nhận sản phẩm, giám sát của bên thứ ba và tài liệu phân loại chỉ được nêu khi phạm vi tương ứng đã được thỏa thuận và ghi lại.
Ứng dụng
Tàu kéo | tàu đẩy | tàu công trình | tường cầu cảng | bến tàu | hệ thống chắn bùn treo | bảo vệ mũi/đuôi tàu | chắn bùn hình trụ thay thế
Bản vẽ & Ảnh
Câu hỏi thường gặp
Q1: Tại sao CY900 lại có đường kính trong 450 mm? — Hình học 900/450 được hỗ trợ bởi bảng sản phẩm có rãnh và các tài liệu tham khảo chắn bùn hình trụ quốc tế nhất quán; mục nhập 350 mm riêng lẻ trong một nguồn được coi là lỗi nguồn.
Q2: Các giá trị hiệu suất 50% có tỷ lệ trực tiếp với chiều dài không? — Bảng được công bố là cho chiều dài tham chiếu 1.000 mm. Các giá trị dự án cho các chiều dài khác nên được xác nhận thông qua tính toán sản phẩm / cơ sở hiệu suất đã được phê duyệt thay vì giả định mà không có xác minh.
Q3: Khi nào thì sử dụng rãnh? — Rãnh được sử dụng khi dây đeo hoặc dây chuyền phải định vị và giữ chắn bùn trên tàu hoặc cấu trúc hỗ trợ; hình dạng rãnh là theo yêu cầu cụ thể của dự án.
