Bôi trơn nước CB 3145 Bánh lái trên Ổ trục thủy lực hàng hải

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Zhongyuan Marine Equipmen
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Số mô hình: tiêu chuẩn hoặc tùy chỉnh

Thanh toán:

Số lượng đặt hàng tối thiểu: 1 đơn vị
Giá bán: Based on quotation
chi tiết đóng gói: Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh
Thời gian giao hàng: Căn cứ vào yêu cầu của dự án
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: Sản xuất tùy chỉnh dựa trên yêu cầu của dự án
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Vật chất: Đúc thép C-Mn, thép nhẹ, rèn thép C-Mn Tiêu chuẩn: CB * 3145
Điều tra: NDE (Kiểm tra bằng siêu âm và kiểm tra từ tính bởi những người vận hành đủ điều kiện), Kiểm tra kích Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
Làm nổi bật:

Vòng bi bánh lái trên CB 3145

,

Vòng bi bánh lái trên CB 3145

,

Hệ thống lái thủy lực hàng hải OEM CB 3145

Mô tả sản phẩm

 CB 3145Nước bôi trơnVòng bi bánh lái trên



Sự mô tả

Gối bánh lái trên bằng nước bôi trơn CB 3145 là một thiết bị được cố định vào thân tàu để hỗ trợ bánh lái. Gối bánh lái trên là ổ trục được sử dụng để hỗ trợ bộ phận bánh lái trong thiết bị bánh lái tàu, có thể đảm bảo rằng bộ phận bánh lái không rơi vào nước, cũng giúp cổ bánh lái quay và đóng vai trò bôi trơn.Ổ trục bánh lái trên nằm ở đầu bánh lái để chịu trọng lượng của bánh lái và các lực hướng tâm và lực hướng trục mà nó phải chịu.



Đặc điểm kỹ thuật chính

  1. Vật chất;Đúc thép C-Mn, thép nhẹ, đồng, đồng
  2. Tiêu chuẩn: CB * 3145
  3. Kiểm tra: NDE (Kiểm tra bằng siêu âm và kiểm tra từ tính bởi các nhà khai thác đủ điều kiện), Kiểm tra kích thước
  4. Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, v.v.



Các thông số kỹ thuật chính:

Rudder Stock Dia. d1 d2 D1 D2 D H1 H t1 t Vòng bi GB301-64 Sửa chữa bu lông
nx d0

Trọng lượng

(Kilôgam)
40 34 52 80 120 146 34 80 12 14 8208 6 M10 2,6
50 44 62 92 134 160 43 92 14 14 8210 6 M10 4.8
60 52 72 110 158 188 45 106 l4 16 8212 6 Ml2 6.1
70 62 86 122 170 206 51 114 16 16 8214 6 M12 9.1
80 70 96 135 199 235 65 124 18 16 8216 6 M12 13,2
90 80 106 154 220 260 68 145 18 20 8218 6 M16 21
100 88 120 174 250 298 70 158 20 20 8220 6 Ml6 26.4
110 98 130 188 272 320 80 168 20 20 8222 6 M16 32.3
120 106 140 202 294 342 90 183 22 24 8224 6 Ml6 40.4
140 126 160 230 322 382 110 210 24 24 8228 6 M20 55,8
160 144 184 258 354 424 120 239 26 28 8232 6 M20 66,2
180 164 204 286 386 456 130 264 28 28 8236 6 M20 98
200 180 228 318 422 490 140 294 30 32 8240 6 M24 125.4
220 200 248 338 446 516 155 315 30 32 8244 6 M24 154

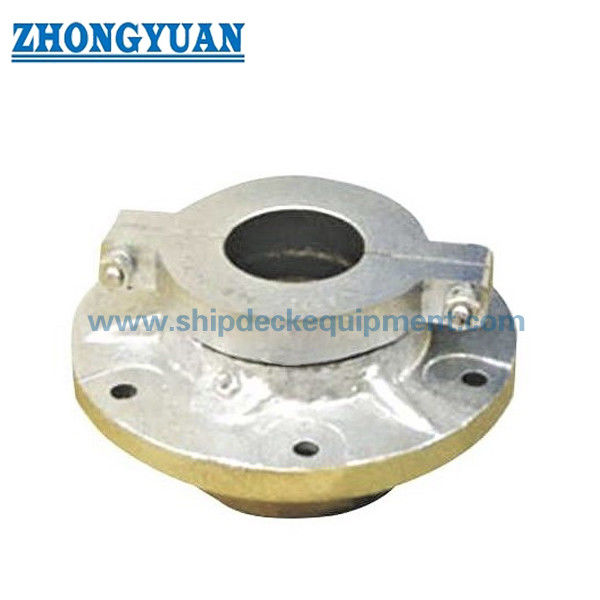

Bôi trơn nước CB 3145 Bánh lái trên Ổ trục thủy lực hàng hải 0

Bản vẽ CB 3145Nước bôi trơnBánh lái trên Ổ trục thủy lực hàng hải



Bôi trơn nước CB 3145 Bánh lái trên Ổ trục thủy lực hàng hải 1
