CB / T 3062 Loại A 3 Con lăn ống Thiết bị neo tàu Universal Fairleads

Marine 3 Roller Universal Fairlead cho tàu nhỏ gọn dẫn đường dây buộc dây. CB/T 3062 Type A

Tổng quan sản phẩm

Marine 3 Roller Universal Fairlead là một con lăn nhỏ gọn và kinh tế được sử dụng cho các ứng dụng đóng cắm tàu cơ bản và dẫn đường dây trên boong.CB/T 3062 Loại A được thiết kế với hai cuộn dọc và một cuộn dọc dưới, giúp sợi dây dẫn trơn tru từ ba hướng trong khi giảm tiếp xúc trực tiếp với cấu trúc boong.

So với 5 cuộn, 7 cuộn hoặc 9 cuộn fairleads, loại 3 cuộn không được thiết kế để đại diện cho một sự sắp xếp nặng đa hướng phức tạp.Dấu chân lắp đặt nhỏ hơn, bảo trì dễ dàng hơn và chi phí dự án thấp hơn, làm cho nó phù hợp với các tàu nhỏ và trung bình, vị trí neo phụ trợ và bố cục dẫn đường dây thừng chung nơi đường dẫn dây thừng tương đối rõ ràng.

Thông số kỹ thuật nhanh

• Loại sản phẩm: CB/T 3062 Loại A 3 Roller Universal Fairlead → Compact basic roller fairlead cho dẫn đường dây đậu tàu.

• Phân phối cuộn: 2 cuộn dọc + 1 cuộn dọc dưới → hướng dây từ ba hướng thực tế và giảm ma sát địa phương.

• Phạm vi kích thước danh nghĩa: 100 đến 320 → bao gồm đường kính dây thép từ 14 đến 44 mm và đường kính dây nylon từ 36 đến 100 mm.

• Phạm vi SWL: 54 đến 533 kN theo bảng tham số được cung cấp → lựa chọn kích thước nên tuân theo việc vẽ và sắp xếp neo tàu.

• Phạm vi trọng lượng: 112 đến 2122 kg → hữu ích cho việc sắp xếp boong, nâng trong quá trình lắp đặt, đóng gói và ước tính vận chuyển.

• Tùy chọn vật liệu: thép C-Mn, thép nhẹ hoặc thép không gỉ theo đơn đặt hàng → vật liệu cuối cùng và phạm vi chứng chỉ nên được xác nhận trước khi báo giá.

• Điều trị bề mặt: thổi đến Sa2.5/S2.5 như đã chỉ định + epoxy shop primer, mạ, đánh bóng hoặc lớp phủ tùy chỉnh → được lựa chọn theo hệ thống lớp phủ bình.

• Định vị: giải pháp 3 con lăn kinh tế cho hướng dẫn dây thừng cơ bản → không phải là vị trí sản phẩm tương tự như nhiều con lăn 5 / 7 / 9 roller fairleads.

Các thông số kỹ thuật chính

Các thông số trang web chính cho CB/T 3062 loại A 3 Roller Universal Fairlead.

Hướng dẫn lựa chọn và điều tra

• Bước 1: Xác nhận CB / T 3062 Loại A và kích thước danh nghĩa theo bản vẽ tàu, đường kính dây thép hoặc đường kính dây nylon.

• Bước 2: Xác nhận hướng dẫn dây thừng và vị trí lắp đặt.

• Bước 3: Xác nhận yêu cầu SWL, loại dây, đường kính dây, bố trí sàn và không gian nền tảng có sẵn trước khi sản xuất.

• Bước 4: Xác nhận yêu cầu vật liệu: thép C-Mn, thép nhẹ, thép không gỉ hoặc vật liệu được chỉ định trong dự án.

• Bước 5: Xác nhận việc xử lý bề mặt: phun nổ và trang trí, kết thúc kẽm, bề mặt thép không gỉ được đánh bóng hoặc hệ thống lớp phủ biển hoàn chỉnh.

• Bước 6: Xác nhận yêu cầu giấy chứng nhận, số lượng, điểm đến, thời gian giao hàng cần thiết và cung cấp bản vẽ tàu hoặc ảnh tham khảo nếu có.

Cấu trúc

Two vertical rollers | One lower horizontal roller | Compact supporting frame | Roller shafts | Bushing / bearing position to be confirmed | Deck-mounted foundation | Marine coating or project-specified surface treatment

Ưu điểm thiết kế, lắp đặt và bảo trì

• Sự sắp xếp 3 con lăn cung cấp một dây dẫn dây đơn giản cho các vị trí neo bình thường, nơi không cần một đường dẫn đa lăn đầy đủ.

• Cấu trúc nhỏ gọn giúp giảm không gian trên boong, làm cho nó phù hợp với các tàu nhỏ và trung bình hoặc các vị trí neo phụ trợ.

• Các con lăn giảm tiếp xúc trực tiếp với dây thừng với các cấu trúc thép cố định, giúp giảm ma sát và bảo vệ bề mặt dây thừng trong quá trình đậu.

• Sự sắp xếp kiểu A với hai con lăn dọc và một con lăn dọc dưới hỗ trợ hướng dẫn dây từ các hướng thực tế ở mức boong.

• So với các đường cao hơn, cấu trúc dễ kiểm tra, sơn lại, bôi trơn và bảo trì hơn.

• Vật liệu, lớp phủ và phạm vi chứng nhận có thể được sắp xếp theo đơn đặt hàng, thông số kỹ thuật tàu và quy trình phê duyệt lớp.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: CB/T 3062-2011 Loại A → được sử dụng khi thông số kỹ thuật dự án yêu cầu tiêu chuẩn fairlead hàng hải phổ quát của Trung Quốc.

• Định vị sản phẩm: Đường dẫn 3 cuộn nhỏ gọn cơ bản → phù hợp với dẫn đường dây thông thường, không dành cho các ứng dụng 9 cuộn đa hướng phức tạp.

• Số lượng cuộn: 3 cuộn → hai cuộn dọc và một cuộn dọc thấp hơn cho một cấu trúc hướng dẫn đơn giản và kinh tế.

• Phạm vi dây thừng: dây thép thép 14 ′′44 mm / dây nylon 36 ′′100 mm → chọn theo kế hoạch đậu tàu và thông số kỹ thuật dây thừng.

• SWL: 54-533 kN theo kích thước danh nghĩa → không thay thế việc xác minh dự án, xem xét cấu trúc boong hoặc phê duyệt lớp khi cần thiết.

• Vật liệu: thép C-Mn / thép nhẹ / thép không gỉ → chất lượng cuối cùng, khả năng truy xuất lại và chứng chỉ nên được xác nhận trước khi đặt hàng.

• Phương pháp xử lý bề mặt: Blasting + shop primer / galvanized / polished / customized → hệ thống sơn nên phù hợp với yêu cầu bảo vệ ăn mòn của tàu.

• Yêu cầu chứng chỉ: Có sẵn theo yêu cầu dự án → chứng chỉ lớp và chứng thực kiểm tra tùy thuộc vào phạm vi đơn đặt hàng và phê duyệt lớp.

Làm thế nào nó hoạt động

Rope approaches the fairlead → Vertical and horizontal rollers guide the rope path → Roller rotation reduces direct friction → Rope load is transferred through the fairlead frame to the deck foundation → Inspection and lubrication keep roller movement reliable

Ứng dụng

Hệ thống đậu tàu. Hướng dẫn dây trên boong. Tàu nhỏ và trung bình. Tàu làm việc. Tàu nội địa.

Chứng chỉ và lợi thế

Giấy chứng nhận có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt của xã hội phân loại.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Vị trí chính của fairlead 3 con lăn là gì?

A1: Một dây dẫn 3 cuộn là một sản phẩm chỉ dẫn dây thừng cơ bản, nhỏ gọn và kinh tế cho các vị trí đậu tàu thông thường.Đường dẫn 7 hoặc 9 cuộn được sử dụng cho các đường dây phức tạp hơn.

Q2: Làm thế nào để chọn kích thước danh nghĩa chính xác?

A2: Chọn kích thước theo loại dây, đường kính dây, SWL, bố trí boong tàu và bản vẽ lắp đặt.

Q3: Liệu vật liệu, vòng bi và lớp phủ có thể được tùy chỉnh?

A3: Vật liệu và xử lý bề mặt có thể được xác nhận theo yêu cầu của dự án.Thông số kỹ thuật đơn đặt hàng và yêu cầu kiểm tra.

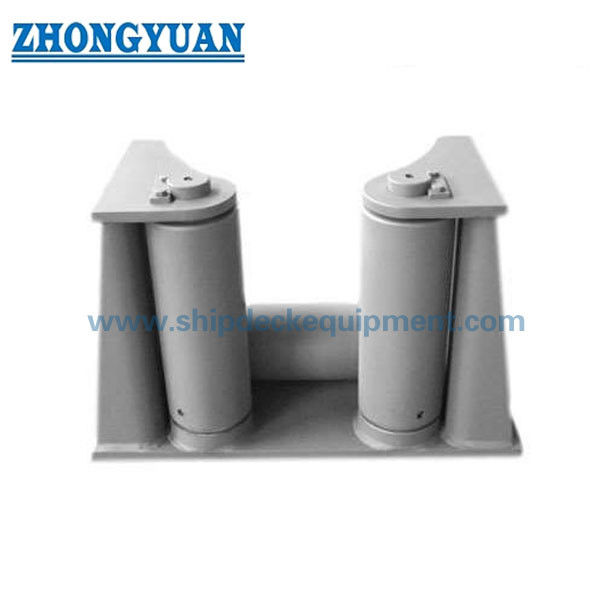

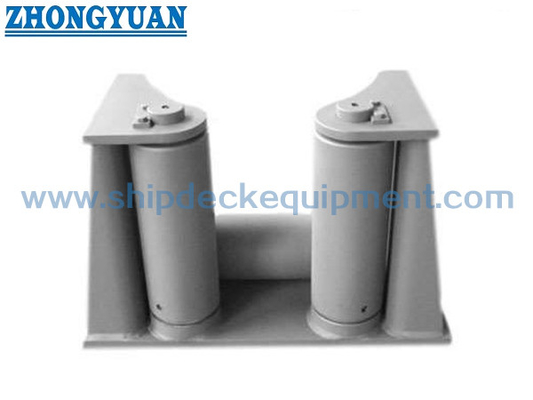

Sơ đồ CB/T 3062 Loại A 3 ống cuộn Universal Fairleads Ship Mooring Equipment
