JIS F 2026 Loại BR Năm con lăn ống Universal Fairleads với thiết bị neo tàu con lăn trên

Fairlead 5 con lăn với con lăn trên để neo tàu | JIS F 2026 Loại BR

Tổng quan về sản phẩm

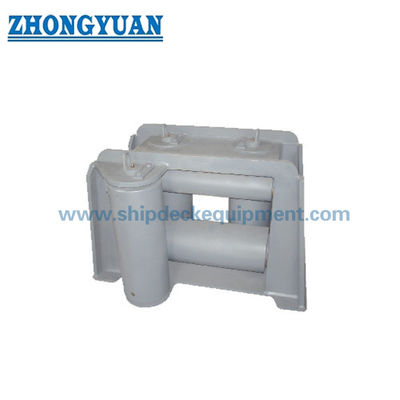

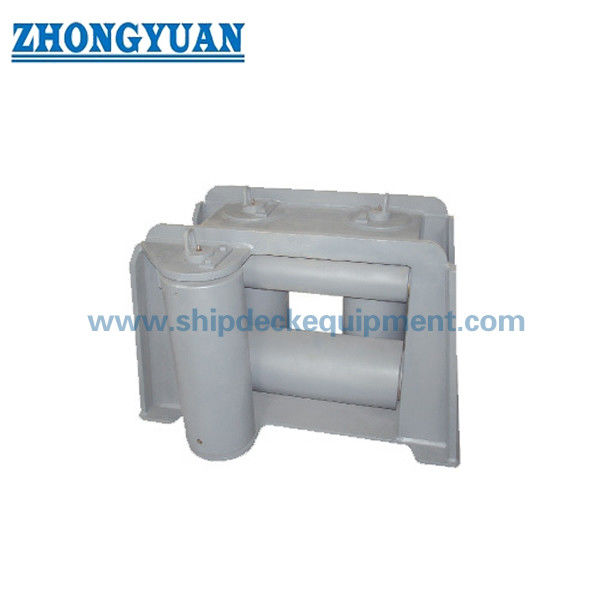

Dây dẫn hướng năm con lăn loại JIS F 2026 Loại BR là thiết bị dẫn hướng dây neo ở cuối boong được lắp đặt gần boong bên phía trên tàu hoặc khu vực mép boong. Nó được sử dụng để dẫn hướng dây neo từ nhiều hướng thông qua việc bố trí các con lăn nhỏ gọn, giảm sự tiếp xúc trực tiếp của dây với kết cấu tàu và giúp dây đi qua trơn tru hơn trong quá trình neo đậu, dịch chuyển và các hoạt động neo đậu nói chung.

Dây dẫn loại BR này được định vị là giải pháp 5 con lăn thiết thực cho các bố trí dẫn dây từ trung bình đến nặng hơn, trong đó yêu cầu điều khiển dây theo nhiều hướng nhưng không gian boong không phù hợp với dây dẫn 7 con lăn hoặc 9 con lăn lớn hơn. Đối với các dự án yêu cầu Loại BL, việc bố trí đối diện, kích thước dây, cơ sở tải trọng, nền tảng lắp đặt và phạm vi kiểm tra cấp phải được xác nhận dựa trên bản vẽ tàu trước khi báo giá.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Dây dẫn đa năng 5 con lăn với con lăn phía trên → Dây dẫn hướng đa hướng nhỏ gọn dành cho trạm neo tàu.

• Tiêu chuẩn: JIS F 2026-1980 → tham chiếu về ký hiệu Loại BR / Loại BL, kích thước, chân hàn và phạm vi trọng lượng.

• Phạm vi đường kính con lăn danh nghĩa: 140 đến 315 mm → hỗ trợ các yêu cầu về bố trí mặt cầu và đường dẫn cáp khác nhau.

• Phạm vi trọng lượng: 235 đến 2050 kg → hữu ích cho kế hoạch nâng, vận chuyển trong xưởng, đóng gói, vận chuyển hàng hóa và xem xét nền boong.

• Khái niệm cấu trúc: kết hợp con lăn ngang và dọc → giúp dẫn hướng dây từ các góc tiếp cận khác nhau mà ít bị mòn dây cục bộ hơn.

• Lựa chọn vật liệu: Thép C-Mn, thép nhẹ hoặc thép không gỉ → vật liệu cuối cùng phải tuân theo thông số kỹ thuật và yêu cầu bản vẽ của dự án.

• Xử lý bề mặt: phun cát lên lớp sơn lót tại xưởng Sa2.5/S2.5 + epoxy, đánh bóng, mạ kẽm hoặc phủ theo yêu cầu → được lựa chọn theo môi trường ăn mòn và hệ thống sơn tàu.

• Phạm vi chứng chỉ: sẵn có theo yêu cầu của dự án → sự tham gia của lớp học, truy xuất nguồn gốc vật liệu và việc chứng kiến ​​kiểm tra phải được xác nhận trước khi đặt hàng.

Thông số kỹ thuật chính

Kích thước trang web chính cho JIS F 2026 Loại BR 5 trục lăn đa năng. Kích thước được tính bằng mm trừ khi có quy định khác. Bảng bên dưới chứa các tham số bố cục và lựa chọn hữu ích nhất để đọc trang web; bảng kích thước tiêu chuẩn hoàn chỉnh được đặt trong Tài liệu tham khảo cuối cùng.

Hướng dẫn tuyển chọn và yêu cầu

Bước 1: Xác nhận tiêu chuẩn, loại và cách bố trí tay → JIS F 2026-1980 Loại BR hoặc Loại BL phải phù hợp với bản vẽ bố trí neo tàu.

Bước 2: Xác nhận đường kính danh nghĩa và đường đi của cáp → chọn 140, 160, 180, 200, 250 hoặc 315 theo kích thước cáp, vị trí dây dẫn và góc tiếp cận cáp yêu cầu.

Bước 3: Xác nhận cơ sở tải trọng và dữ liệu dây → cung cấp loại dây, đường kính dây, MBL dây nếu có, cách bố trí neo và bất kỳ tải trọng thiết kế hoặc ghi chú loại nào được yêu cầu. Không coi tải trọng đứt cáp là SWL dẫn dây trừ khi cơ sở thiết kế được xác nhận.

Bước 4: Xác nhận chi tiết lắp đặt → vị trí boong, bố trí mặt bên phía trên, không gian móng, tình trạng hàn, cốt thép xung quanh và vị trí tời hoặc cọc ván liên quan.

Bước 5: Xác nhận vật liệu và xử lý bề mặt → Thép C-Mn, thép nhẹ, thép không gỉ, nổ mìn + sơn lót, mạ kẽm, đánh bóng hoặc hệ thống sơn tùy chỉnh.

Bước 6: Xác nhận thông tin mua hàng → số lượng, yêu cầu chứng chỉ, phạm vi kiểm tra, điểm đến giao hàng, thời gian giao hàng yêu cầu và bản vẽ hoặc ảnh tham khảo nếu có.

Kết cấu

Sắp xếp năm con lăn | Con lăn trên | Con lăn bên | Con lăn dẫn dây ngang và dọc | Khung thép hàn | Giao diện nền móng cuối boong | Bề mặt lăn tiếp xúc với dây | Hàn chân theo kích thước | Lớp phủ biển hoặc hoàn thiện tùy chỉnh

Ưu điểm về thiết kế và kỹ thuật neo đậu

• Cách bố trí năm con lăn giúp dẫn hướng dây ổn định hơn so với cách bố trí ba con lăn hoặc bốn con lăn đơn giản hơn trong khi vẫn giữ được cấu trúc nhỏ gọn hơn so với dây dẫn lớn bảy con lăn hoặc chín con lăn.

• Sự kết hợp của các con lăn ngang và dọc giúp kiểm soát chuyển động của dây từ nhiều hướng tiếp cận, rất hữu ích tại các trạm neo ở mép boong và bố trí neo tàu kỹ thuật.

• Tiếp xúc lăn làm giảm tiếp xúc trượt trực tiếp giữa dây và kết cấu tàu, giúp giảm mài mòn cục bộ trên bề mặt dây neo trong quá trình di chuyển dây lặp đi lặp lại.

• Khung nhiều con lăn nhỏ gọn phù hợp ở những nơi việc bố trí boong đòi hỏi khả năng kiểm soát dây được cải thiện nhưng không gian lắp đặt có hạn.

• Phạm vi kích thước tiêu chuẩn từ danh nghĩa 140 đến 315 mang lại cho các nhà máy đóng tàu phạm vi lựa chọn thực tế cho các kích cỡ tàu, cách bố trí boong và yêu cầu dẫn dây khác nhau.

• Dữ liệu về trọng lượng và chân mối hàn được cung cấp cho việc lập kế hoạch nền móng, xử lý nhà xưởng, đóng gói và phối hợp lắp đặt.

• Có thể lựa chọn xử lý bề mặt theo thông số kỹ thuật của lớp phủ thùng chứa, môi trường ăn mòn và yêu cầu của chủ sở hữu, tùy thuộc vào xác nhận của dự án.

Thuộc tính tùy chỉnh

• Tiêu chuẩn: JIS F 2026-1980 → sử dụng khi đặc điểm kỹ thuật của nhà máy đóng tàu hoặc chủ sở hữu yêu cầu kích thước dây dẫn con lăn cuối boong theo tiêu chuẩn Nhật Bản.

• Loại: Loại BR / Loại BL → Loại BR được sử dụng cho trang này; Loại BL hoặc sắp xếp ngược chiều phải được xác nhận bằng bản vẽ trước khi báo giá.

• Đường kính danh nghĩa: 140 / 160 / 180 / 200 / 250 / 315 → chọn theo đường đi dây, không gian lắp đặt và bố trí neo tàu.

• Phạm vi đường kính con lăn: 140 đến 315 mm → kích thước con lăn lớn hơn mang lại bán kính tiếp xúc rộng hơn và đường bao kết cấu lớn hơn.

• Phạm vi trọng lượng: 235 đến 2050 kg → quan trọng đối với việc lập kế hoạch vận chuyển, bố trí nâng boong và chuẩn bị lắp đặt.

• Chất liệu: Thép C-Mn, thép nhẹ hoặc thép không gỉ → yêu cầu cấp cuối cùng, truy xuất nguồn gốc và kiểm tra phải tuân theo đặc điểm kỹ thuật của đơn đặt hàng.

• Xử lý bề mặt: Phun cát Sa2.5/S2.5 + sơn lót epoxy tại xưởng, đánh bóng, mạ kẽm hoặc xử lý theo yêu cầu → hệ thống sơn phủ cuối cùng phải phù hợp với yêu cầu sơn tàu.

• Yêu cầu về chứng chỉ: Có sẵn theo yêu cầu theo yêu cầu của dự án → phê duyệt lớp và kiểm tra nhân chứng phải tuân theo phạm vi đơn hàng đã được xác nhận.

Nó hoạt động như thế nào

Dây neo tiếp cận từ mặt boong hoặc phía trên boong → Dây tiếp xúc với bề mặt con lăn thích hợp → Con lăn dẫn hướng dây và giảm ma sát trượt → Khung truyền lực dẫn dây đến nền boong → Dây tiếp tục đi về phía cọc, tời hoặc bố trí neo

Ứng dụng

Hệ thống neo tàu | Dây dẫn hướng cuối boong | Bố trí dây tời | Máy nạo vét | Tàu cẩu | Thuyền đóng cọc | Thuyền làm việc | Tàu công trình | Dự án xây dựng mới và thay thế

Chứng chỉ & Ưu điểm

Giấy chứng nhận có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, truy xuất nguồn gốc nguyên liệu và thủ tục phê duyệt của xã hội giai cấp. Chứng chỉ lớp được cung cấp theo yêu cầu và tùy thuộc vào sự tham gia của lớp đã được xác nhận.

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất.

Vẽ & Hình Ảnh

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt chính giữa fairlead năm con lăn và fairlead chín con lăn lớn hơn là gì?

Câu trả lời 1: Dây dẫn năm con lăn là giải pháp dẫn dây đa hướng nhỏ gọn dành cho các sơ đồ neo có độ phức tạp trung bình đến trung bình. Dây dẫn chín con lăn thường được chọn cho các kết cấu lớn hơn, góc dẫn dây phức tạp hơn hoặc bố trí dẫn dây nặng hơn. Lựa chọn cuối cùng phải tuân theo cơ sở bố trí neo tàu và tải trọng.

Câu hỏi 2: Tải trọng đứt dây có thể được sử dụng trực tiếp làm SWL của dây dẫn này không?

A2: Không. Tải trọng đứt cáp, MBL cáp, tải trọng thiết kế, SWL tham chiếu và tải trọng thử không được trộn lẫn. Để báo giá và đánh giá kỹ thuật, vui lòng cung cấp đường kính dây, loại dây, MBL dây nếu có, bản vẽ thùng và ghi chú loại yêu cầu để có thể xác nhận cơ sở lựa chọn chính xác.

Câu 3: Cần thông tin gì trước khi báo giá?

Câu trả lời 3: Vui lòng xác nhận JIS F 2026 Loại BR hoặc Loại BL, đường kính danh nghĩa, kích thước dây, vật liệu, xử lý bề mặt, số lượng, yêu cầu chứng chỉ, vị trí lắp đặt boong, điểm đến giao hàng, thời gian giao hàng yêu cầu và bản vẽ hoặc ảnh nếu có.

Bản vẽ JIS F 2026 Loại BR Năm con lăn ống dẫn hướng đa năng với thiết bị neo tàu con lăn phía trên
