GB / T 554 Loại hàn Double Cross Bitt Bollard Thiết bị neo tàu Thiết bị neo tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L / C, v.v. |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | GB554-2008 | Vật liệu: | Thép nhẹ, thép C-Mn, thép không gỉ, cũng có thể cung cấp thép đặc biệt cho tàu phá băng |
|---|---|---|---|
| Đường kính danh nghĩa: | 50 đến 300mm | Cân nặng: | 7 đến 576kg |
| Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, xử lý bề mặt mạ kẽm, đánh bóng, tùy chỉnh có sẵ | Dải SWL: | 13KN- 185KN |
| Chứng chỉ phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. | ||
| Làm nổi bật: | Đường đệm loại hàn,Thiết bị đậu tàu Bollard,GB/T 554 Băng |
||
Mô tả sản phẩm

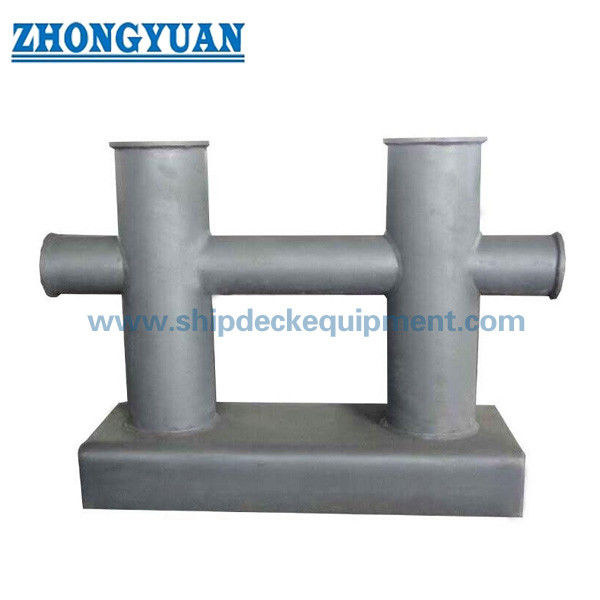

GB / T 554 Thiết bị neo tàu biển Bitt Bollard loại hàn
Sự miêu tả:
GB / T 554 Loại hàn Thiết bị neo đóng tàu hai mặt chéo Bitt Bollard là bollards hình chữ thập kép.Nó có các đường kính danh nghĩa khác nhau.Nó có loại bắt vít và loại hàn.Nó được làm bằng thép ống và thép tấm.Tất cả các bề mặt không có gai.Tất cả những trái phiếu này đều nhận được sự chấp thuận của Hiệp hội Phân loại IACS.Chúng tôi có thể cung cấp bollard theo yêu cầu cụ thể của bạn. Chúng tôi cũng có thể sản xuất bollard bằng thép không gỉ đánh bóng gương cho du thuyền.
Đặc điểm kỹ thuật chính:
1. Tiêu chuẩn kỹ thuật: GB554-2008;
2. Vật liệu: Thép nhẹ, Thép C-Mn, Thép không gỉ, cũng có thể cung cấp thép đặc biệt cho tàu phá băng.
3. Đường kính danh nghĩa: 50 đến 300mm;
4. Trọng lượng: 7 đến 576kg;
5. Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, Gương hoặc Satin Đánh bóng, Đánh bóng, Mạ kẽm, xử lý bề mặt tùy chỉnh có sẵn.
6. Dải SWL: 13KN- 185KN.
7. Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v.
Thông số kỹ thuật chính:
| Đường kính danh nghĩa | Tải trọng làm việc an toàn | Một | A1 | A2 | B | d | d1 | D | D1 | h |
| (SWL) / kN | ||||||||||
| 50 | 13 | 180 | 270 | 90 | 130 | 32 | 40 | 50 | 65 | số 8 |
| 75 | 18 | 275 | 400 | 125 | 170 | 48 | 56 | 75 | 95 | 10 |
| 100 | 25 | 350 | 494 | 14 | 200 | 65 | 75 | 100 | 120 | 1 2 |
| 125 | 31 | 425 | 590 | 170 | 240 | 80 | 95 | 125 | 145 | 14 |
| 150 | 43 | 500 | 700 | 200 | 270 | 90 | 110 | 150 | 170 | 16 |
| 175 | 62 | 530 | 774 | 241 | 320 | 110 | 125 | 180 | 200 | 18 |
| 200 | 72 | 600 | - | - | 360 | 130 | 145 | 203 | 225 | 145 |
| 250 | 105 | 750 | 450 | 159 | 180 | 245 | 280 | 1 55 | ||
| 300 | 185 | 900 | 540 | 194 | 215 | 299 | 330 | 180 | ||
| Đường kính danh nghĩa | h1 | h2 | H | L | r |
t ≥ |
t1 ≥ |
Đinh ốc | Cân nặng | |
| Kích thước vít | Con số | Kilôgam | ||||||||
| 50 | 85 | - | 190 | 310 | 20 | 6 | 4 | M12 | 6 | 7 |
| 75 | 130 | 290 | 450 | 25 | 7 | 5 | M16 | 16 | ||
| 100 | 160 | 350 | 550 | 28 | M18 | 27 | ||||
| 125 | 195 | 425 | 660 | 35 | 9 | 7 | M22 | 49 | ||
| 150 | 210 | 500 | 770 | 35 | 71 | |||||
| 175 | 240 | 550 | 850 | 38 | 10 | số 8 | M24 | 103 | ||
| 200 | 275 | 60 | 795 | 960 | 20 | 12 | 9 | - | - | 181 |
| 250 | 350 | 855 | 1200 | 25 | 14 | 12 | 310 | |||
| 300 | 420 | 73 | 1160 | 1440 | 30 | 16 | 14 | 576 | ||
Vẽ vềGB / T 554 Thiết bị neo tàu biển Bitt Bollard loại hàn
