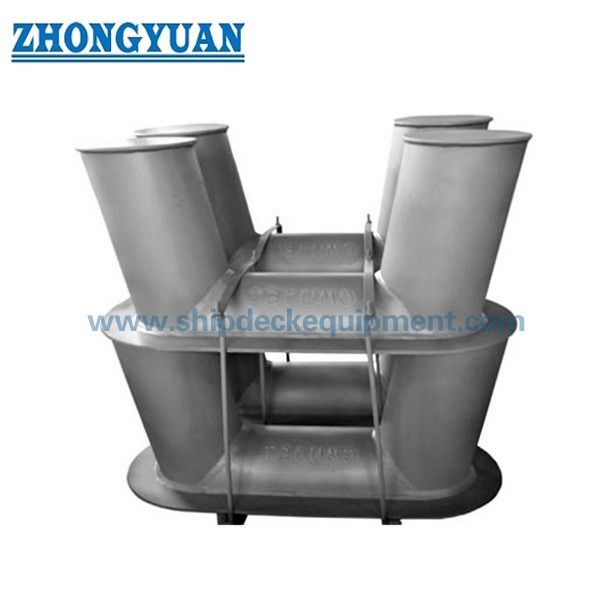

50 ′′ 100mm nghiêng Double Bitt Bollard. CB / T 169-2011 Loại A hàn đệm đậu cho boong tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | CB/T 169-2011 | Đường kính danh nghĩa: | 80 đến 100mm |
|---|---|---|---|
| Vật liệu: | Thép nhẹ; Thép không gỉ có sẵn | cân nặng: | 6,4 đến 23,4 kg |
| Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, Thép không gỉ được đánh bóng, có sẵn xử lý bề m | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, v.v. |
| Làm nổi bật: | Bàn đáy Bollard,GB 556 Đường đệm,Thiết bị đậu tàu bằng tấm nền |
||
Mô tả sản phẩm
Cọc neo đôi nghiêng 50-100mm | Cọc neo hàn kiểu A CB/T 169-2011 cho boong tàu
Tổng quan sản phẩm
Cọc neo nghiêng kiểu A CB/T 169-2011 được thiết kế cho các ứng dụng neo tàu hạng nhẹ.
Cấu trúc hai cọc nghiêng cải thiện khả năng giữ dây và ngăn dây bị trượt trong quá trình di chuyển của tàu.
Sản phẩm phù hợp cho tàu công vụ, xà lan và tàu nhỏ cần neo đậu gọn nhẹ và đáng tin cậy.
Thông số kỹ thuật nhanh
Tiêu chuẩn: CB/T 169-2011 → Thay thế GB556
Ứng dụng: Neo đậu tàu nội địa và tàu nhỏ → Giải pháp nhỏ gọn và hiệu quả
Kiểu: Kiểu A (đế đơn) → Cấu trúc nhỏ gọn
Đường kính danh nghĩa: 50-100 mm → Tương thích với dây
SWL: 8.5-14.5 kN → Phạm vi tải hạng nhẹ
Chất liệu: Thép kết cấu carbon / thép không gỉ → Độ bền & chống ăn mòn
Cấu trúc: Cọc neo đôi nghiêng → Giữ dây chống trượt
Bề mặt: Sa2.5 + lớp phủ epoxy → Bảo vệ hàng hải
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất
Thông số kỹ thuật chính (CB/T 169-2011 Kiểu A)
| Đường kính danh nghĩa | SWL kN | 6x24 | 6x37 | Chu vi dây tự nhiên | Đường kính dây tổng hợp | D | D1 | H | L1 | L2 | t | Chiều dài đế | B | h | t1 | k |
Trọng lượng kg |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
Logic thiết kế kỹ thuật
Đường truyền tải: Dây → Cọc neo → Đế → Boong.
Các cọc nghiêng làm tăng ma sát và giảm trượt dây.
Cấu trúc được tối ưu hóa cho các điểm neo hạng nhẹ.
Tại sao thiết kế cọc neo nghiêng?
Ngăn dây trượt → Neo đậu an toàn hơn
Cải thiện khả năng giữ → Kiểm soát dây ổn định
Giảm khả năng tuột dây ngoài ý muốn → Vận hành đáng tin cậy
Cấu trúc
Cọc nghiêng | Tấm trên cùng | Đế | Tấm gia cố | Cấu trúc hàn
Thuộc tính tùy chỉnh
Cọc nghiêng → Hiệu suất chống trượt
Đế nhỏ gọn → Tiết kiệm không gian
Bề mặt nhẵn → Bảo vệ dây
Chế tạo hàn → Độ bền đáng tin cậy
Hướng dẫn lựa chọn
Bước 1 – Chọn A50 / A75 / A100 → Dựa trên SWL
Bước 2 – Xác nhận kích thước dây → Từ bảng
Bước 3 – Xác nhận lắp đặt → Hàn trên boong
Bước 4 – Xác nhận lớp phủ và chứng nhận
Không chắc chắn về lựa chọn? Liên hệ với chúng tôi.
Hướng dẫn yêu cầu
Cung cấp kích thước dây, SWL, loại tàu, số lượng và chứng nhận.
Cách hoạt động
Dây quấn quanh các cọc nghiêng → ma sát tăng → tải trọng truyền xuống boong → neo đậu ổn định.
Ứng dụng
Tàu công vụ | Tàu nhỏ | Xà lan | Tàu dịch vụ cảng
Chứng nhận & Ưu điểm
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất
Bản vẽ & Ảnh

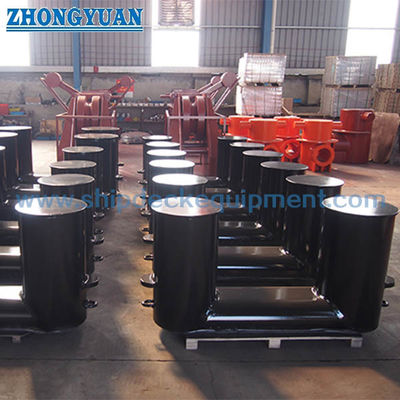

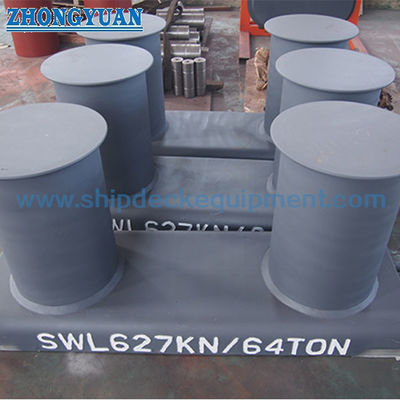

Bản vẽ bố trí chung và ảnh sản phẩm
Đặt hàng
Chỉ định: Kiểu A | Kích thước | Chất liệu | Lớp phủ | Chứng nhận
Câu hỏi thường gặp
Q1: Cọc neo kiểu A là gì?
A: Phiên bản hạng nhẹ trong CB/T 169 với cấu trúc nhỏ gọn.
Q2: Tại sao lại nghiêng?
A: Ngăn dây trượt.
Q3: Làm thế nào để chọn?
A: Dựa trên kích thước dây và SWL.
