Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: Zhongyuan
Chứng nhận: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
Số mô hình: Tiêu chuẩn và tùy chỉnh

Thanh toán:

Số lượng đặt hàng tối thiểu: 1
Giá bán: As per quotation
chi tiết đóng gói: Pallet hoặc tùy chỉnh
Thời gian giao hàng: Theo đề nghị
Điều khoản thanh toán: TT, L / C, v.v.
Khả năng cung cấp: Đáp ứng nhu cầu của khách hàng
Giá tốt nhất Tiếp xúc

Thông tin chi tiết
Tiêu chuẩn: ASTM F1142 - 2012 Vật chất: Thép nhẹ, thép không gỉ
Vật liệu bu lông & đai ốc: Thép không gỉ, đồng, đồng thau Miếng đệm: Buna A, Neoprene hoặc Tùy chỉnh
KIỂM TRA: Kiểm tra áp suất thủy lực, Kiểm tra độ kín khí Kích thước: Theo tiêu chuẩn hoặc tùy chỉnh, như bản vẽ của khách hàng
Loại ứng dụng: Bu lông, bán xả, kín dầu và kín nước Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, Thép không gỉ được đánh bóng, xử lý bề mặt tùy
Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA
Làm nổi bật:

Bộ lắp ráp vỏ lỗ ống dẫn thủy sản

,

Bộ lắp ráp vỏ lỗ ống dẫn kín nước

,

Phụ kiện bao gồm vỏ lỗ cống ASTM F1142

Mô tả sản phẩm

ASTM F1142 Lắp ráp nắp hố ga kín nước kín nước bằng bu lông bắt vít



Sự mô tả:

ASTM F1142 lắp ráp nắp hố ga kín nước kín nước bằng bu lông bắt vít ASTM F1142tôis để sử dụng trong boong hoặc vách ngăn yêu cầu nắp kín dầu và kín nước mà không yêu cầu phải hoàn toàn bằng phẳng. Cụm nắp lỗ phải hoàn chỉnh với nắp, vòng lắp, miếng đệm, đinh tán hàn, vòng đệm và đai ốc.



Thông số kỹ thuật chính:

  1. Tiêu chuẩn: ASTM F1142 - 2012
  2. Vật chất: Thép nhẹ, thép không gỉ,
  3. Vật liệu bu lông & đai ốc: Thép không gỉ, đồng, đồng thau
  4. Gioăng: Buna A, Neoprene, hoặc Tùy chỉnh;
  5. Kiểm tra: Kiểm tra áp suất thủy lực, Kiểm tra độ kín khí
  6. Kích thước: Theo tiêu chuẩn hoặc tùy chỉnh, như bản vẽ của khách hàng,
  7. Loại I — 15- x 23-in.(381 x 584 mm) kích thước của lỗ truy cập.Loại II — 18-x 24-in.(457- x 610-mm) kích thước của lỗ truy cập.
  8. Lớp 1— 1 ⁄ 4 -in.(6,35 mm) tấm bìa dày.Lớp 2— 3 ⁄ 8 -in.(9,5 mm) tấm bìa dày.Lớp 3— 1 ⁄ 2 -in.(12,7 mm) tấm bìa dày.
  9. Loại ứng dụng: Bu lông, bán xả, kín dầu và kín nước
  10. Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, đã đánh bóng, mạ kẽm, xử lý bề mặt tùy chỉnh có sẵn.
  11. Chứng nhận phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.



Các thông số kỹ thuật chính:

Loại hình Lớp Đĩa ăn
Độ dày		 Cắt boong
Kích thước tổng thể		 Một B C D E, ° F, ° G H Tôi J K
Trong. mm Trong. mm Trong. mm Trong. mm Trong. mm Trong. mm Trong. mm Trong. mm Trong. mm
Ⅰ 1 1/4 6,5 15 × 23 381 × 584 2 3 3/8 86 6 3/4 171 7 21 147 7 1/2 191 số 8 203 9 1/4 235 101/2 267 4 102
Ⅰ 2 3/8 9.5 15 × 23 381 × 584 2 3 3/8 86 6 3/4 171 7 21 147 7 1/2 191 số 8 203 9 1/4 235 101/2 267 4 102
Ⅰ 3 1/2 12,5 15 × 23 381 × 584 2 3 3/8 86 6 3/4 171 7 21 147 7 1/2 191 số 8 203 9 1/4 235 101/2 267 4 102
Ⅱ 1 1/4 6,5 18 × 24 457 × 610 2 3 1/4 83 6 1/2 165 số 8 18 144 9 229 9 1/2 241 10 3/4 273 12 305 3 76
Ⅱ 2 3/8 9.5 18 × 24 457 × 610 2 3 1/4 83 6 1/2 165 số 8 21 144 9 229 9 1/2 241 10 3/4 273 12 305 3 76
Ⅱ 3 1/2 12,5 18 × 24 457 × 610 2 3 1/4 83 6 1/2 165 số 8 18 144 9 229 9 1/2 241 10 3/4 273 12 305 3 76

Stud
Số lượng		 Áp lực thiết kế Trọng lượng
psi kPa lbs Kilôgam
22 12 82,7 78 35
22 27 186,2 100 45
22 47,9 330,2 121 55
24 8.9 62.1 88 40
24 20 137,9 114 52
24 35,6 245,5 140 64

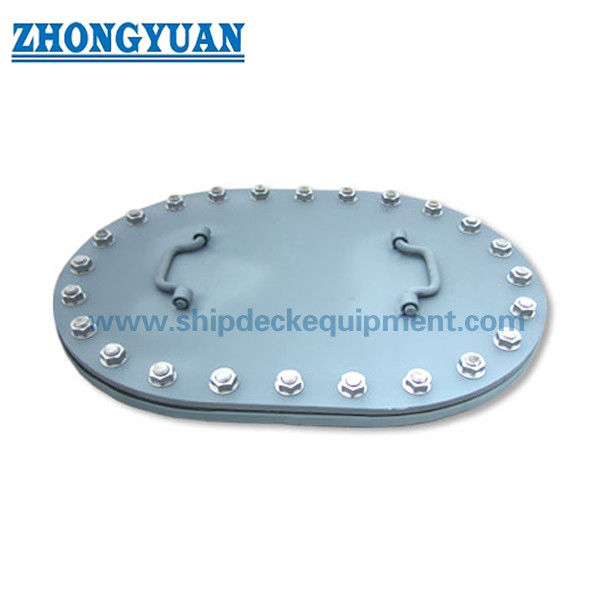

ASTM F1142 Bolted Semi Flush Kín dầu kín nước Lắp ráp nắp hố ga Trang phục hàng hải 0

ASTM F1142 Bolted Semi Flush Kín dầu kín nước Lắp ráp nắp hố ga Trang phục hàng hải 1

Bản vẽ củaASTM F1142 Lắp ráp nắp hố ga kín nước kín nước bằng bu lông bắt vít



ASTM F1142 Bolted Semi Flush Kín dầu kín nước Lắp ráp nắp hố ga Trang phục hàng hải 2
