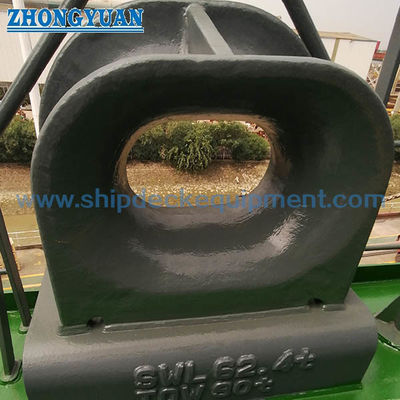

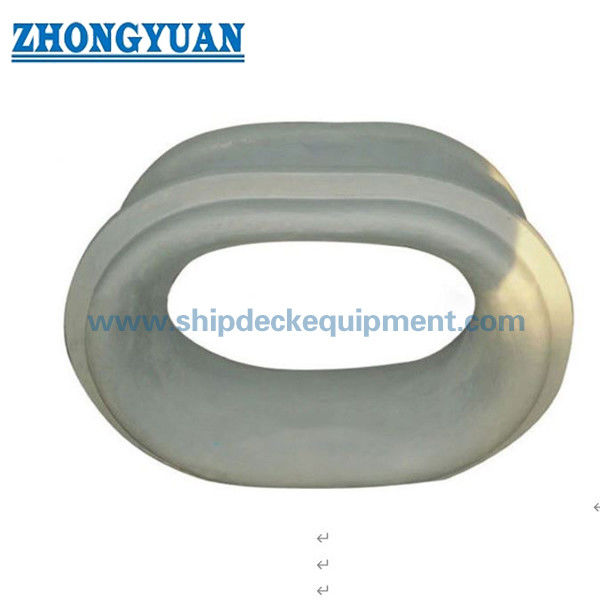

Chặn neo tàu biển | Dẫn hướng dây cáp bằng thép đúc với cạnh bo tròn nhẵn (CB34 Loại A)
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Kiểu: | Loại A | Nguyên vật liệu: | Đúc thép C-Mn, đúc thép không gỉ, cũng có thể cung cấp thép đặc biệt cho tàu phá băng |
|---|---|---|---|
| Tiêu chuẩn kỹ thuật: | CB 34-76 | cân nặng: | 16,4-171kg |
| Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, Thép không gỉ được đánh bóng, có sẵn xử lý bề m | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS |
| Làm nổi bật: | Thép đúc thép hàn,CB 34 Cốc đậu tàu loại A |
||
Mô tả sản phẩm
Marine Bulwark Mooring Chock. Giới dẫn dây thép đúc với đường bán kính mịn (CB34 Type A)
Tổng quan sản phẩm
Đường đậu tàu biển được thiết kế để hướng dẫn và điều khiển dây đậu dọc theo một hướng cố định trên boong tàu hoặc tường đậu.
Xây dựng thép đúc chất lượng cao đảm bảo sức mạnh cấu trúc và độ bền lâu dài trong các hoạt động đậu lặp đi lặp lại.
Kiểm soát chất lượng đúc nghiêm ngặt loại bỏ các khiếm khuyết như nứt, co lại và bao gồm, đảm bảo hiệu suất đáng tin cậy.
Tất cả các cạnh tiếp xúc dây được thiết kế với các hồ sơ bán kính mịn (R) để giảm thiểu mài mòn và bảo vệ hiệu quả các đường đậu.
Thông số kỹ thuật nhanh
- Loại: Loại A → Thiết kế cọc tháp mở
- Tiêu chuẩn: CB34-76 → Tiêu chuẩn hàng hải đã được chứng minh
- Vật liệu: Thép đúc / thép không gỉ → Sức mạnh và độ bền cao
- Cấu trúc: Bức tường đính → Kiểm soát hướng dây thừng
- Bề mặt: mịn mượt + R cạnh → Giảm mòn dây thừng
- Trọng lượng: 16,4171 kg → Phạm vi kích thước rộng
- Ứng dụng: Hướng dẫn dây thừng và bảo vệ → Giảm mài mòn
- Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất
Các thông số kỹ thuật chính
| Cable Dia | Vòng tròn lanh | Nhựa nhựa nylon | L | L1 | L2 | B | B1 | B2 | t | b1 | b2 | b3 | R | R1 | Mở L3 | B3 | Trọng lượng |
| 18.5 | 160 | 35 | 200 | 300 | 340 | 130 | 230 | 270 | 18 | 18 | 110 | 9 | 58 | 20 | 310 | 240 | 16.4 |
| 22.5 | 200 | 45 | 260 | 400 | 450 | 170 | 310 | 360 | 22 | 25 | 160 | 10 | 84 | 30 | 415 | 325 | 40.4 |
| 28.0 | 230 | 55 | 320 | 465 | 515 | 200 | 345 | 395 | 25 | 28 | 175 | 12 | 95 | 30 | 480 | 360 | 57.0 |
| 33.5 | 270 | 70 | 400 | 572 | 632 | 260 | 430 | 490 | 30 | 32 | 200 | 15 | 108 | 35 | 592 | 450 | 95.6 |
| 43.5 | 325 | 90 | 480 | 685 | 755 | 310 | 525 | 595 | 35 | 35 | 240 | 18 | 126 | 45 | 705 | 545 | 171.0 |
Hướng dẫn lựa chọn
Bước 1 chọn đường kính dây → Khớp với kích thước cáp
Bước 2: Xác nhận loại dây → Thép / sợi
Bước 3 ️ Xác nhận cài đặt → Bức tường hoặc cạnh boong
Bước 4 xác nhận kích thước lỗ → Khớp cấu trúc
Bước 5
Cấu trúc
Cơ thể đúc. Mở cạnh tròn (thiết kế R). Bề mặt liên lạc dây thừng mịn. Cấu trúc củng cố.
Các thuộc tính tùy chỉnh
- Kiểm soát chất lượng đúc → Cấu trúc không có khiếm khuyết mà không có vết nứt hoặc co lại
- Biển R tròn → Giảm thiểu sự trầy xước dây thừng và kéo dài tuổi thọ
- bề mặt bóng mượt → Giảm ma sát trong khi vận hành
- Lắp đặt bọc tháp → Điều khiển hướng và bảo vệ dây thừng
Hướng dẫn điều tra
Cung cấp đường kính dây, vị trí lắp đặt, kích thước mở và yêu cầu chứng nhận.
Làm thế nào nó hoạt động
Sợi dây đi qua lỗ đập → hướng dẫn → R cạnh làm giảm nồng độ căng thẳng → bảo vệ dây và đảm bảo hoạt động trơn tru.
Ứng dụng
Bức tường của con tàu.
Chứng chỉ và lợi thế
Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất
Hình vẽ & Ảnh
Sơ đồ sắp xếp chung và hình ảnh sản phẩm
Đặt hàng
Xác định: Loại A. Kích thước. Vật liệu. Xử lý bề mặt. Chứng nhận.
Câu hỏi thường gặp
Q1: Tại sao lại sử dụng đệm cạnh tròn?
A: Để giảm mài mòn dây thừng và ngăn ngừa thiệt hại.
Q2: Sử dụng vật liệu nào?
A: Thép đúc hoặc thép không gỉ.
Q3: Làm thế nào để chọn kích thước?
A: Dựa trên đường kính dây thừng và kích thước mở.
