ISO 5488 Thang nhôm nhà nghỉ hàng hải với nền tảng cố định Trang bị hàng hải

ISO 5488 Một chuyến bay nhôm Phi công thang chỗ ở hải quân Với thiết bị thủy quân lục chiến nền tảng cố định


Mô tả:

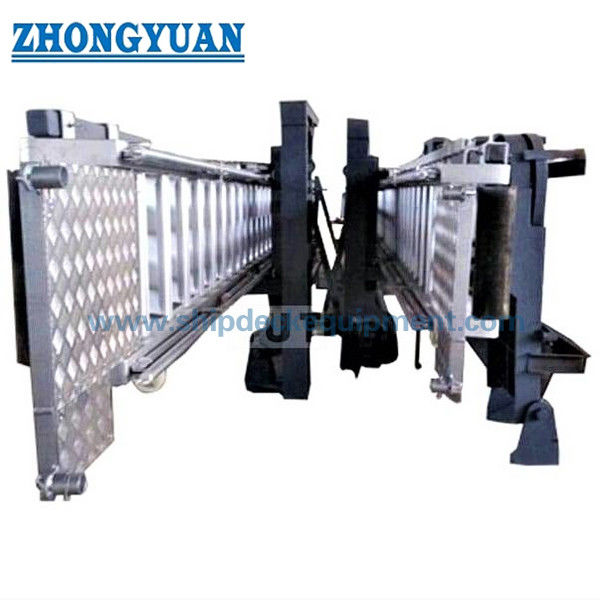

ISO 5488 complete set single flight aluminum pilot accommodation ladder with fixed platform is used on merchant ships (excluding passenger ships) to enable crew and pilots to embark and disembark safelyNó bao gồm khung thang, nền tảng trên, nền tảng dưới, cột, davit, lưới an toàn, thiết bị xoay, thiết bị đóng, tay cầm, cuộn (cuộn động cơ điện, cuộn motor khí hoặc cuộn tay).Máy kéo được sử dụng để nâng, hạ cầu thang và xoay toàn cầu thang với nền tảng trong vị trí lưu trữ.

Thông số kỹ thuật chính:

1. Tiêu chuẩn: ISO 5488:2015, Nghị quyết của IMO A.1045 ((27), các thỏa thuận chuyển đổi phi công;
2. Vật liệu: nhôm, thép nhẹ;
3. Bước: Bước cung cố định, chống trượt;
4. Khoảng cách giữa các cột: không quá 1500 mm;
5. Chiều cao đường tay: không dưới 1000 mm cách nhau đồng đều;
6. Chiều dài danh nghĩa: 3,6 m đến 18 m trong các lần gia tăng 0,6 m; trên 18 m trong các lần gia tăng 0,6 m;
7. Chiều rộng: 600 mm;
8. Khoảng cách bước: 300 mm & 350 mm; 300 mm đối với chiều dài danh nghĩa không quá 18 m, và khoảng 350 mm đối với chiều dài danh nghĩa hơn 18 m.
9. góc sử dụng: 0-55 độ Với các bậc thang ngang, thang phải hoạt động an toàn ở góc 55° so với chiều ngang.thang điều khiển hoạt động an toàn ở góc 45° so với đường ngang.
10. Trọng lượng thiết kế: 735 N trên mỗi bước; Trọng lượng điều khiển: 1470 N trên hai bước trung gian cùng một lúc
11. Winch & Motor: winch chạy bằng động cơ khí nén, winch chạy bằng động cơ chống nổ, winch chạy bằng động cơ điện
12. Điều trị bề mặt: Điều trị oxy hóa anodic;
13. Chứng chỉ lớp: EU MED, phê duyệt loại EC, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. .

Các thông số kỹ thuật chính:

Hình vẽISO 5488 Một chuyến bay nhôm Phi công thang chỗ ở hải quân Với thiết bị thủy quân lục chiến nền tảng cố định
