ISO7061 Loại B Aluminium Shore Gangway With Anti Slip Steps Thiết bị biển
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L / C, v.v. |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn:: | ISO7061:2015 | các loại:: | Phòng hành lang bước vòm chống trượt loại B; |
|---|---|---|---|
| Vật liệu:: | Nhôm | Bước chân:: | Các bước cung chống trượt; |
| Chiều cao tay vịn:: | cách đều nhau không nhỏ hơn 1000 mm; | Độ dài danh nghĩa:: | 2 m đến 9 m trong các lần gia tăng 0,5 m; trên 9 m trong các lần gia tăng 1 m; |
| Chiều rộng ròng:: | 600 mm; | Góc sử dụng:: | 0-55°; |
| Tải thiết kế:: | 735 N trên mỗi bước; | Xử lý bề mặt:: | Xử lý oxy hóa anốt; |
| Chứng chỉ lớp:: | EU MED, phê duyệt loại EC, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA. | ||
| Làm nổi bật: | iso 7061 bờ gangway,nhôm bờ biển,gangway bờ biển |
||
Mô tả sản phẩm
ISO7061 Loại B Aluminium Shore Gangway With Anti Slip Steps Thiết bị biển
Mô tả:
ISO7061 loại B đường đi bờ nhôm với các bậc chống trượt được thiết kế để mang trên tàu, để cung cấp một phương tiện dễ dàng, tiện lợi và an toàn để truy cập từ tàu đến bờ,để sử dụng chủ yếu bởi phi hành đoàn tàu. bề mặt bậc thang chống trượt được thiết kế trực tiếp như bậc thang cung chống trượt để đặt dây kéo bên và hỗ trợ tải, phía dưới được trang bị một tấm bảo vệ,với độ nghiêng tối đa 55° so với đường ngangCác lối đi này cũng có thể được sử dụng để truy cập từ tàu sang tàu khi điều kiện thuận lợi.
Thông số kỹ thuật chính:
- Tiêu chuẩn: ISO7061:2015;
- Các loại: Cầu vòm chống trượt loại B;
- Vật liệu: nhôm;
- Bước: Bước cung chống trượt;
- Chiều rộng lưới: 600 mm;
- Chiều cao đường tay: không dưới 1000 mm cách nhau đồng đều;
- Chiều dài danh nghĩa: 2 m đến 9 m trong các lần gia tăng 0,5 m; trên 9 m trong các lần gia tăng 1 m; Chiều dài được tùy chỉnh
- góc sử dụng: 0-55°;
- Trọng lượng thiết kế: 735 N trên mỗi bước;
- Điều trị bề mặt: Điều trị oxy hóa anodic;
- Chứng chỉ lớp: EU MED, phê duyệt loại EC, CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA.
Các thông số kỹ thuật chính:
| L (mm) | 2500 | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | 6500 | 7000 | 7500 | 8000 | 9000 | 10000 |
| Chiều rộng ròng (mm) | 600 | |||||||||||||
| Yếu tố an toàn | 2 về mức độ chống căng 0,2 % của hợp kim nhôm được sử dụng | |||||||||||||
| Các bước |
cách nhau thường xuyên từ 300 mm đến 400 mm theo chiều dọc. một chiều cao tối thiểu 30 mm trên sàn; các bậc thang bằng gỗ cứng phải có tối thiểu chiều rộng phần 40 mm tiếp xúc với sàn |
|||||||||||||
| Đường chân | với khoảng cách tối đa được phép là 1 500 mm | |||||||||||||
|
Chế độ cầm tay và trung gian Hướng dẫn
|
Đường cầm và 2 hướng dẫn trung gian a) dây thừng liên tục và được căng đầy đủ bằng sisal, manila, polypropylene hoặc nhựa, đường kính dây thừng tối thiểu 16 mm; b) Màn hình cứng liên tục bằng nhôm rắn hoặc rỗng |
|||||||||||||
| Chiều dài thang, L |
Thang chiều rộng |
Khung thang chiều cao |
Khoảng cách giữa các bước |
Khung thang kháng xoắn |
Phẳng Chơi |
Phẳng Nhẹ |
| L/1 000 | 土2,0 | 土2,0 | 土2,0 | 5 mm/10 m | 1,5L/1000 | 1,0L/1000 |

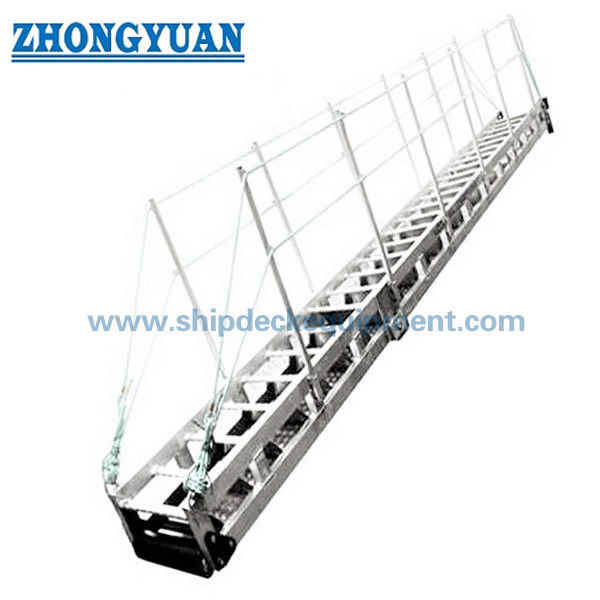

Hình vẽ ISO 7061 loại B Aluminium Shore Gangway với các bước chống trượt
