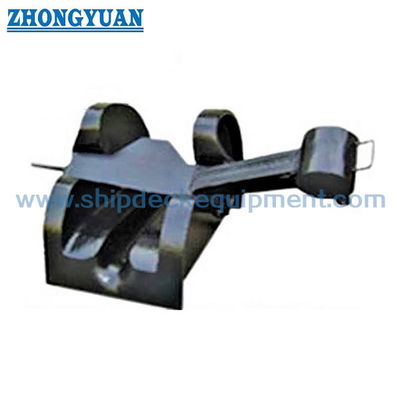

17 ′′ 36mm Bar Type Anchor Chain Stopper JIS F2023 cho tàu nhỏ
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipment |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L/C |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | JIS F2023-1976 | Kiểu: | Loại thanh |
|---|---|---|---|
| Kích thước dây chuyền: | 17-36mm | Nguyên vật liệu: | Thép đúc, Thép rèn, |
| Xử lý bề mặt: | Phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, có sẵn xử lý bề mặt tùy chỉnh. | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. |
| Người khác: | Có thể được tùy chỉnh theo yêu cầu của nhà máy đóng tàu | Trọng lượng401 đến 2900kg;: | 17 đến 92 kg |
| Kích thước danh nghĩa:: | 19 - 36 | ||
| Làm nổi bật: | Nút chặn chuỗi neo JIS F 2031 |
||
Mô tả sản phẩm

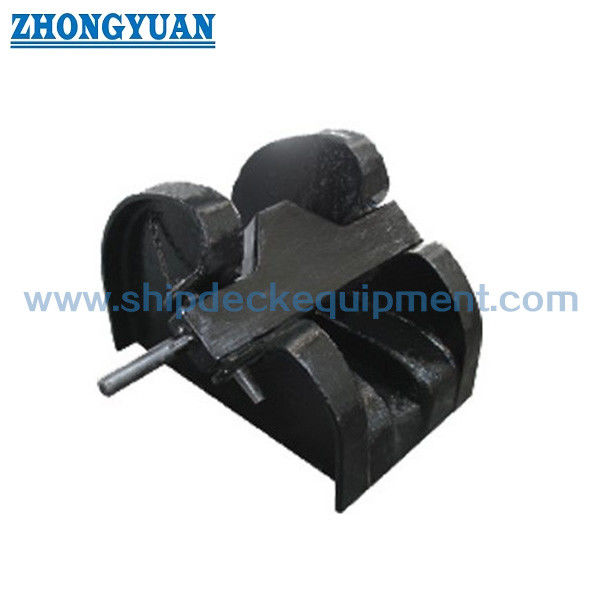

17 ′′ 36mm Bar Type Anchor Chain Stopper JIS F2023 cho tàu nhỏ
Tổng quan sản phẩm
JIS F2023 nút khóa chuỗi neo loại thanh là một thiết bị neo nhỏ gọn được thiết kế cho các kích thước chuỗi nhỏ.
Nó chủ yếu được sử dụng trên các tàu nhỏ, tàu chở, và cầu để giữ dây xích neo và chia sẻ tải trọng với dây xích.
Được sản xuất từ thép đúc với quy trình đúc và kiểm tra có kiểm soát, nó đảm bảo hiệu suất dừng chuỗi đáng tin cậy.
Thiết kế đảm bảo sự kết nối thích hợp giữa chuỗi và con chó, đạt được khóa chuỗi hiệu quả và an toàn.
Thông số kỹ thuật nhanh
- Kích thước dây chuyền: 1736 mm → Định nghĩa khả năng tương thích chuỗi neo cho tàu nhỏ
- Tiêu chuẩn: JIS F2023-1976 → Tiêu chuẩn tuân thủ biển
- Loại: Loại thanh → Thiết kế nhỏ gọn không có cuộn
- Chức năng: Dừng dây chuyền → Chia tải với windlass
- Cài đặt: hàn / Bolted → Cài đặt sàn linh hoạt
- Vật liệu: Thép đúc / Phần đúc → Sức mạnh và độ bền
- Kiểm tra: MT + UT → Đảm bảo chất lượng đúc và hàn
- Bề mặt: Sa2.5 + Primer → Bảo vệ chống ăn mòn
- Ứng dụng: Tàu nhỏ → Giải pháp neo hiệu quả về chi phí
Các thông số kỹ thuật chính
| Số | 19 | 22 | 25 | 28 | 32 | 36 |
| Chiều kính của áp dụng Anchor Chain | 17~19 | 20~22 | 23 ~ 25 | 26~28 | 30~32 | 34~36 |
| A | 190 | 216 | 241 | 270 | 305 | 342 |
| B | 270 | 310 | 345 | 385 | 435 | 490 |
| C | 200 | 226 | 256 | 280 | 320 | 254 |
| D | 134 | 153 | 175 | 193 | 220 | 246 |
| Trọng lượng (kg) | 17 | 24 | 33 | 44 | 68 | 92 |
Hướng dẫn lựa chọn
Bước 1: Chọn kích thước chuỗi → 1736 mm dựa trên chuỗi neo
Bước 2: Xác nhận loại tàu → Tàu nhỏ, tàu chở cá hoặc tàu thuyền
Bước 3 ️ Xác nhận phương pháp lắp đặt → Cơ sở hàn hoặc cuộn
Bước 4 xác nhận góc dẫn dây chuyền → Cơ sở tùy chọn để phù hợp với đường ống hawse và windlass
Bước 5 ️ Xác nhận yêu cầu chất lượng → Kiểm tra MT + UT cho các bộ phận hàn
Bước 6: Xác nhận xử lý bề mặt → Thiết kế trang trí hoặc lớp phủ tùy chỉnh
Cấu trúc và thành phần
Cơ thể thép đúc cơ chế khóa loại thanh chó rèn cột cơ sở củng cố cơ sở lắp đặt tùy chọn
Các thuộc tính tùy chỉnh
- Kích thước dây chuyền: 1736 mm → Khả năng tương thích với tàu nhỏ
- Chức năng: Dừng chuỗi → Chia sẻ tải với dây gió
- Chó: được rèn → Đảm bảo sức chịu mòn và sức mạnh
- Cơ sở: hàn / Bolted → Lắp đặt linh hoạt
- Sự sắp xếp: Cơ sở điều chỉnh → góc dây chuyền phù hợp
- Kiểm tra: MT + UT → Đảm bảo chất lượng
- Bề mặt: Bọc → Bảo vệ chống ăn mòn
- Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất
Hướng dẫn điều tra
Cung cấp kích thước chuỗi, loại bình, phương pháp lắp đặt, điều kiện góc chuỗi và yêu cầu lớp phủ.
Làm thế nào nó hoạt động
Chuỗi neo được khóa bởi thanh và cơ chế con chó. Bấm giữ dây chuyền và chuyển một phần tải từ dây gió, đảm bảo an toàn neo.
Ứng dụng
Tàu nhỏ. Tàu cạn. Tàu cầu. Hệ thống neo hạng nhẹ.
Chứng chỉ và lợi thế
Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất; thiết kế hiệu quả về chi phí, khóa chuỗi đáng tin cậy, chất lượng đúc được kiểm soát, cài đặt thích nghi.
Hình vẽ & Ảnh
GA vẽ.
Đặt hàng
MOQ: 1 đơn vị. Thời gian giao hàng: 30~60 ngày.
Câu hỏi thường gặp
Q1: Sự khác biệt giữa loại thanh và loại dây chuyền cuộn roller là gì?
A: Loại thanh đơn giản hơn và phù hợp với chuỗi nhỏ, trong khi loại cuộn được sử dụng cho chuỗi lớn hơn với hoạt động mượt mà hơn.
Q2: Làm thế nào để đảm bảo liên kết chuỗi đúng cách?
A: Thiết kế đảm bảo sự phù hợp giữa chuỗi và chó, và sự sắp xếp đúng phải được xác nhận trong quá trình lắp đặt.
Q3: Việc lắp đặt có thể được điều chỉnh theo góc chuỗi không?
A: Có, cơ sở tùy chọn có thể được thêm để phù hợp với ống Hawse và góc dẫn dây chuyền Windlass.
