Bolted Base Double Cross Bitt Bollard for Ship Mooring. GB/T 554 loại DL DN50175
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | GB554-2008 | Nguyên vật liệu: | Thép nhẹ, Thép C-Mn, Thép không gỉ, cũng có thể cung cấp thép đặc biệt cho tàu phá băng |
|---|---|---|---|
| Đường kính danh nghĩa: | 50 đến 200mm | Cân nặng: | 7 đến 103kg |
| Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. | Phạm vi SWL: | 13KN- 62KN |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, v.v. | kiểu: | Kết nối bắt vít |
Mô tả sản phẩm
Bolted Base Double Cross Bitt Bollard for Ship Mooring. GB/T 554 loại DL DN50175
Tổng quan sản phẩm

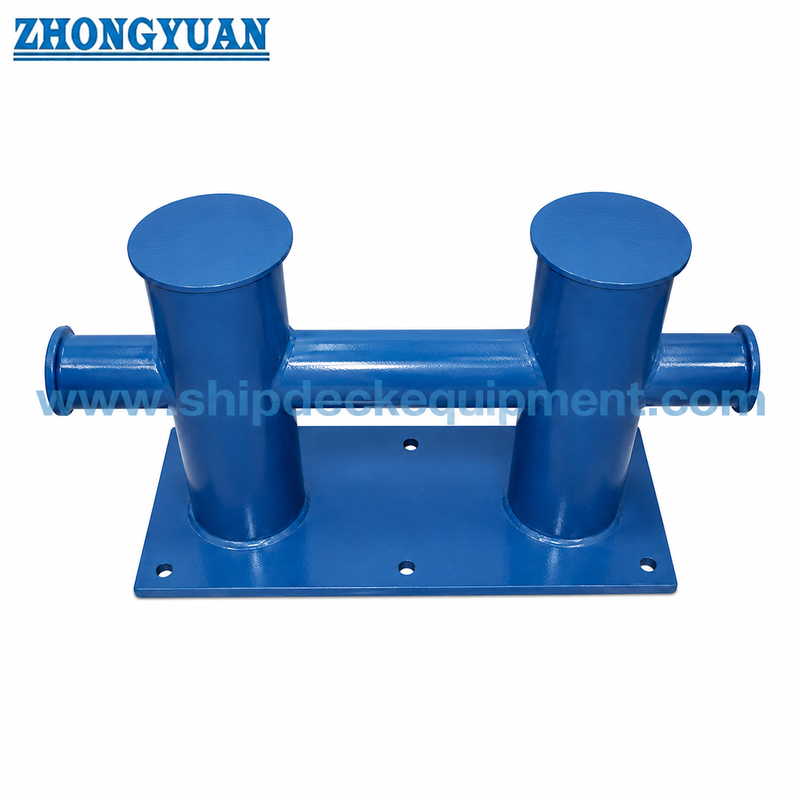

GB / T 554 DL loại DL chốt cơ sở kép chéo bitt bollard là một thép-đường ống hàn mooring bollard cho các sắp xếp boong tàu nơi một cơ sở chốt phẳng được chỉ định.Theo thông tin chi tiết về sản xuất được cung cấp, cấu hình DL được sử dụng cho đường kính danh nghĩa dưới DN200 và thường được lựa chọn cho tàu nhỏ, thuyền làm việc, phà, cầu,và các vị trí trên boong sau khi trang bị khi cần cài đặt cọc bởi tàu kéo.
So với phiên bản hàn trên boong loại DH, loại DL được xác định bởi tấm cơ sở phẳng và kết nối boong bị bóp. Cơ thể đệm được chế tạo từ ống thép và tấm thép;ống chéo ngang là liên tục thông qua cấu trúc hai bit để hỗ trợ sức mạnh và chuyển lực. Các dây hàn liên lạc dây thừng nên được trang bị và trượt mịn để giảm tổn thương dây thừng, trong khi nền tảng cuộn, tấm hỗ trợ và gia cố boong phải được xác nhận trước khi sản xuất.
Thông số kỹ thuật nhanh
- Loại sản phẩm: chốt chốt chốt chốt chốt chốt chốt chốt chốt chốt chốt chốt chốt
- Tiêu chuẩn và loại: GB/T 554-2008 Loại DL → cấu trúc đệm đệm đinh đôi cho thiết bị đậu tàu.
- Phạm vi đường kính danh nghĩa: DN50?? DN175 → được sử dụng cho phiên bản bịp dưới DN200 theo giải thích được cung cấp.
- Phạm vi SWL: 13?? 62 kN → để lựa chọn đệm ban đầu; nền tảng sàn và sắp xếp bu lông đòi hỏi kiểm tra dự án.
- Xây dựng: ống thép hàn và tấm thép → chế tạo từ ống tấm hoặc ống thép lăn theo yêu cầu của đơn đặt hàng.
- Kết nối cơ sở: cơ sở phẳng đinh → kích thước đinh, lớp đinh, tấm hỗ trợ và nền tảng boong nên được xác nhận trước khi báo giá.
- Kết thúc liên lạc dây thừng: bề mặt không có vỏ và hàn đất mịn → giúp giảm cắt hoặc mài mòn địa phương của dây thừng đậu.
- Điều trị bề mặt: Sa 2.5 thổi + epoxy shop primer như tham chiếu → sơn cuối cùng, kẽm hoặc đánh bóng không gỉ theo yêu cầu của dự án.
Các thông số kỹ thuật chính
| Chiều kính danh nghĩa | SWL (kN) | A(mm) | A1(mm) | A2(mm) | B(mm) | D / D1(mm) | H(mm) | L(mm) | Phân phối Bolt | Ước tính: Trọng lượng (kg) |
| DN50 | 13 | 180 | 270 | 90 | 130 | 50 / 65 | 190 | 310 | M12 × 6 | 7 |
| DN75 | 18 | 275 | 400 | 125 | 170 | 75 / 95 | 290 | 450 | M16 × 6 | 16 |
| DN100 | 25 | 350 | 494 | 144 | 200 | 100 / 120 | 350 | 550 | M18 × 6 | 27 |
| DN125 | 31 | 425 | 590 | 170 | 240 | 125 / 145 | 425 | 660 | M22 × 6 | 49 |
| DN150 | 43 | 500 | 700 | 200 | 270 | 150 / 170 | 500 | 770 | M22 × 6 | 71 |
| DN175 | 62 | 530 | 774 | 241 | 320 | 180 / 200 | 550 | 850 | M24 × 6 | 103 |
Lưu ý: Sự sắp xếp của bu lông, chất lượng của bu lông, tấm đệm / tấm hỗ trợ và yêu cầu thắt chặt lắp đặt nên được xác nhận với bản vẽ dự án trước khi sản xuất.
Hướng dẫn lựa chọn và điều tra
Bước 1: Xác nhận GB/T 554 Loại DL và đường kính danh nghĩa DN50 DN175 theo cách sắp xếp đậu tàu.
Bước 2: Xác nhận SWL cần thiết, hướng dẫn dây thừng, loại tàu, và liệu bố trí boong có yêu cầu một chốt đáy phẳng bị trói.
Bước 3: Xác nhận kích thước cọc, số lượng cọc, chất lượng cọc, tấm hỗ trợ, đệm chèn và cấu trúc nền tảng trước khi báo giá.
Bước 4: Xác nhận yêu cầu vật liệu: thép nhẹ, thép C-Mn, thép không gỉ hoặc thép đặc biệt cho các dự án lớp băng nếu được chỉ định.
Bước 5: Xác nhận việc xử lý bề mặt: trang trí sơ bộ, hệ thống sơn cuối cùng, xăng, kết thúc không gỉ đánh bóng gương / satin hoặc kết thúc khác được chỉ định.
Bước 6: Xác nhận phạm vi chứng chỉ trước khi đặt hàng: chứng chỉ nhà sản xuất, chứng chỉ vật liệu, kiểm tra lớp, kiểm tra nhân chứng hoặc yêu cầu dự án khác.
Bước 7: Cung cấp số lượng, điểm đến, thời gian giao hàng cần thiết, bản vẽ sàn và ảnh tham khảo nếu có.
Cấu trúc
Bolted flat base | Two vertical bitts | Continuous horizontal cross pipe | Welded pipe-and-plate assembly | Smooth ground rope-contact welds | Bolt holes / foundation interface | Shop primer or specified finish
Ưu điểm lắp đặt, hàn và dây thừng
- Cơ sở chốt phẳng phù hợp khi việc vẽ tàu đòi hỏi một nền tảng sàn có thể tháo rời hoặc chốt thay vì hàn sàn trực tiếp.
- Bơm ngang liên tục đi qua cấu trúc hai bit, giúp liên tục sức mạnh và chuyển lực giữa hai bit dọc.
- Bảng thép có thể được cuộn thành ống và hàn, hoặc ống thép có thể được sử dụng trực tiếp, tùy thuộc vào kích thước, khả năng vật liệu và yêu cầu của dự án.
- Các hạt hàn ở các khu vực tiếp xúc với dây buộc phải được nghiền mịn sau khi chế tạo để tránh các cạnh sắc có thể làm hỏng dây buộc.
- Cơ sở đệm cần thiết phải được thiết kế nền tảng sàn tàu đúng cách.
- Loại DL được phân biệt rõ ràng với loại DH: DL sử dụng một cơ sở phẳng bị bóp và được giới hạn trong phạm vi dưới DN200 theo giải thích được cung cấp.
Các thuộc tính tùy chỉnh
- Tiêu chuẩn: GB/T 554-2008 → tham chiếu cho hình dạng, kích thước, SWL và trọng lượng chốt loại DL.
- Loại: DL → cấu hình double cross bit với cơ sở đinh đinh cho các vị trí neo trên boong.
- Độ kính danh nghĩa: DN50 / DN75 / DN100 / DN125 / DN150 / DN175 → được chọn theo SWL, bố trí boong và bản vẽ tàu.
- SWL Range: 13 ∼ 62 kN → được sử dụng để lựa chọn bó; nó không nên được trộn lẫn với dây thừng MBL hoặc các điều khoản nâng tải.
- Hình dạng cơ sở: Cơ sở đệm phẳng → phù hợp khi cơ sở đệm được chỉ định cho sàn đậu.
- Phương pháp sản xuất: Bơm thép hàn và tấm thép → ống tấm cán hoặc ống thép có thể được sử dụng theo yêu cầu của dự án.
- Kết thúc liên lạc với dây thừng: hàn được trang bị và trượt mịn → nhằm giảm tiếp xúc địa phương sắc nét với dây đai mooring.
- Điều trị bề mặt: Sa 2.5 thổi + epoxy shop primer như tham chiếu → lớp phủ cuối cùng theo thông số kỹ thuật sơn bình hoặc đơn đặt hàng.
- Yêu cầu chứng chỉ: Có sẵn theo yêu cầu dự án → phê duyệt lớp và phạm vi kiểm tra nên được xác nhận trước khi báo giá.
Làm thế nào nó hoạt động
Mooring rope is led to the bollard → Rope wraps around the double-cross bitt structure → Smooth pipe and dressed weld areas guide rope contact → Load is transferred through the continuous cross pipe and bolted base → Deck foundation and bolts transfer the load into the vessel structure
Ứng dụng
Tàu nhỏ. Tàu làm việc. Tàu cạn. Tàu cạn. Tàu nội địa. Tàu phục vụ cảng.
Chứng chỉ và lợi thế
Chứng chỉ có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu và thủ tục phê duyệt xã hội lớp học.
Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.
Hình vẽ & Ảnh
Câu hỏi thường gặp
Q1: Sự khác biệt chính giữa GB/T 554 Type DL và Type DH là gì?
A1: Loại DL sử dụng một cơ sở đệm phẳng và được sử dụng cho đường kính danh nghĩa dưới DN200 theo giải thích được cung cấp. Loại DH sử dụng một cơ sở hàn trên boong và bao gồm toàn bộ phạm vi DN50 DN300.Hai phiên bản không nên chia sẻ cùng một mô tả cài đặt hoặc hình ảnh.
Câu 2: Có thể sử dụng loại DL khi bản vẽ bình đòi hỏi một cơ sở hàn không?
A2: Thông thường, một cài đặt sàn hàn nên sử dụng cấu hình kiểu DH. Thay đổi một bóp kiểu DL bị bóp thành một sắp xếp hàn đòi hỏi xác nhận bản vẽ, xem xét nền tảng,và phê duyệt chi tiết hàn.
Q3: Những thông tin nào cần thiết trước khi báo giá cho loại DL?
A3: Xác nhận đường kính danh nghĩa, SWL, bố trí bu lông, nền tảng sàn, vật liệu, xử lý bề mặt, số lượng, yêu cầu giấy chứng nhận, điểm đến giao hàng, thời gian giao hàng yêu cầu,và bản vẽ sàn hoặc ảnh tham khảo.
