100–450mm Cần cẩu con lăn có đế với kẹp | SWL đã xác minh (254–1766 kN) cho việc neo tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipment |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | TT, L/C |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | CB/T 436-2000 | Loại con lăn: | Loại A với con lăn tiêu chuẩn CB*58-83 |
|---|---|---|---|
| Đường kính con lăn: | 100mm~450mm | Con lăn số: | Con lăn số: Con lăn đơn |
| Trọng lượng cuộn: | 9,9kg ~ 452kg | trọng lượng cơ sở: | 63,9kg~454,4kg |
| Nguyên vật liệu: | Thép C-Mn nhẹ, Thép không gỉ, Thép đúc, Gang dạng nốt | Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, mạ kẽm, xử lý bề mặt tùy chỉnh có sẵn |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. | ||
| Làm nổi bật: | Chân đệm gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối,CB/T 436 Fairlead,CB/T 436 Đường đệm cuộn |
||
Mô tả sản phẩm

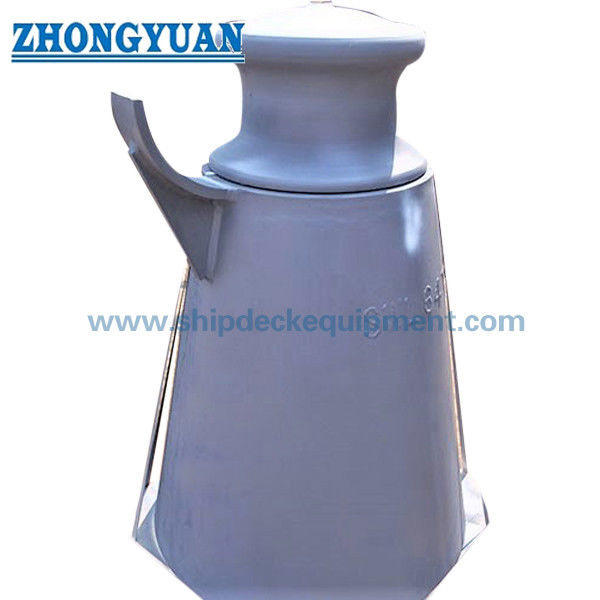

100 ¢ 450mm Pedestal Roller Fairlead với Cleat. SWL xác minh (254 ¢ 1766 kN) cho tàu đậu
Tổng quan sản phẩm
CB/T 436 Đường dẫn lăn chân đai loại A với nắp được thiết kế để kết hợp dẫn đường dây thừng và an toàn tạm thời trong các hệ thống neo tàu.
Cấu trúc nền cao đảm bảo góc dẫn dây thừng thích hợp từ boong đến fairlead, giảm uốn cong bất thường và cải thiện phân phối tải.
Vòng xoay thép đúc giảm ma sát và mòn dây, trong khi chốt tích hợp cho phép định vị và giữ nhanh chóng.
Được thiết kế với các giá trị SWL được xác định để lựa chọn dưới tải trọng đậu chân thực, đảm bảo chuyển tải tải đáng tin cậy và an toàn hoạt động.
Thông số kỹ thuật nhanh
- Chiều kính con lăn: 100×450 mm → Định nghĩa dung lượng dây thừng
- Chiều cao chân (H): ~ 1000 mm → Đảm bảo góc dẫn phù hợp
- SWL: 2541766 kN → Định nghĩa tải lượng cho phép
- Chức năng: Hướng dẫn + Chọn → Hoạt động kết hợp
- Vật liệu: cuộn thép đúc + chân đệm chế tạo → Sức mạnh
- Chân: Thép cường độ cao → Chuyển tải
- Lôi trơn: Mỡ núm vú → Bảo trì dễ dàng
- Bề mặt: Sa2.5 + Primer → Bảo vệ chống ăn mòn
- Tiêu chuẩn: CB/T 436-2000 → Tuân thủ hàng hải
Các thông số kỹ thuật chính
| Vòng xoắn Dia. |
Đường dây thừng có thể áp dụng (tối đa) (Chỉ để tham khảo) |
Kích thước | Trọng lượng kg |
SWL (kN) | ||||||||||||||||
| Sợi Sợi dây Dia. |
Tự nhiên Sợi dây Dia. |
SWR (GB /T 8918) Sức mạnh 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Vòng xoắn | Bàn đá | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Lưu ý: Đệ h= 1000 mm | ||||||||||||||||||||
Hướng dẫn lựa chọn
Bước 1 chọn đường kính cuộn dựa trên kích thước dây thừng
Bước 2: Xác nhận loại dây → Sợi hoặc dây thép
Bước 3: Xác nhận SWL → Phải vượt quá tải đậu
Bước 4 xác nhận chiều cao của chân đệm → Chọn góc dẫn sàn
Bước 5 ️ Xác nhận chức năng → Chỉ sử dụng chốt hoặc hướng dẫn
Bước 6 ️ Xác nhận chứng nhận → Yêu cầu về lớp
Cấu trúc
Vòng xoắn bằng thép đúc. Vòng xoắn. Vòng đá cao.
Các thuộc tính tùy chỉnh
- Độ cao chân: 500~1500 mm → Chốt dây thừng chính xác
- SWL: 2541766 kN → Khả năng tải
- Chức năng: Hướng dẫn + giữ → Hoạt động hiệu quả
- Vật liệu: Thép đúc → Sức mạnh
- Chân: Sức mạnh cao → Chuyển tải
- Chất bôi trơn: Hệ thống mỡ → Chuyển trật trơn
- Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất
Hướng dẫn điều tra
Vui lòng cung cấp đường kính dây thừng, SWL yêu cầu, chiều cao của chân (nếu khác nhau), vị trí lắp đặt và chứng nhận.
Làm thế nào nó hoạt động
Ghế nâng cao đảm bảo góc dây thừng phù hợp, con lăn giảm ma sát, và chốt cho phép bảo mật tạm thời.
Ứng dụng
Ứng dụng góc dẫn cao, bố trí nhỏ gọn.
Chứng chỉ và lợi thế
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; thiết kế góc dẫn chính xác, giảm mài mòn dây, chức năng tích hợp.

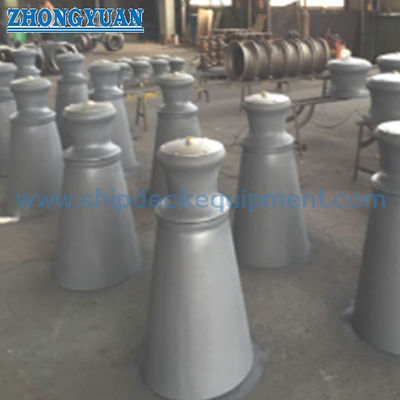

Hình vẽ & Ảnh
GA vẽ.
Đặt hàng
MOQ: 1 đơn vị. Chuyển hàng: 45-60 ngày. Độ cao tùy chỉnh có sẵn.
Câu hỏi thường gặp
Q1: Tại sao chiều cao của chân đà lại quan trọng?
A: Nó đảm bảo góc dẫn dây thừng thích hợp và giảm tải bên.
Q2: Có thể tùy chỉnh chiều cao?
A: Vâng, chiều cao của chân cột có thể được điều chỉnh để phù hợp với bố trí boong.
Q3: Làm thế nào để chọn SWL?
A: SWL phải vượt quá tải đậu dự kiến.
