Kẹp cáp chống nước loại chó 50–120mm | Thiết bị nhả xích neo cho tàu neo đậu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipment |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L/C |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | CB/T 3143-2013 | Đường kính chuỗi danh nghĩa: | 50mm đến 120mm |
|---|---|---|---|
| Nguyên vật liệu: | Thép C-Mn, Thép không gỉ | Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. | ||
| Làm nổi bật: | Máy móc tàu Cáp kẹp,Cụm cáp loại chó kín nước |
||
Mô tả sản phẩm
Kẹp cáp loại chó chống nước 50-120mm | Thiết bị nhả xích neo để neo tàu
Tổng quan sản phẩm
Kẹp cáp loại chó chống nước CB/T 3143 được thiết kế như một bộ phận an toàn quan trọng cho hệ thống nhả xích neo.
Sản phẩm phù hợp với xích neo cấp 2 và cấp 3 có đường kính từ 50 mm đến 120 mm.
Được trang bị cấu trúc gioăng chữ O, đảm bảo độ kín nước của hầm xích dưới điều kiện áp suất đã kiểm tra.
Thiết bị cho phép giữ và nhả xích neo có kiểm soát, bảo vệ an toàn cho tàu dưới điều kiện quá tải.
Thông số kỹ thuật nhanh
- Đường kính xích: 50-120 mm → Xác định khả năng tương thích với xích neo
- Cấp xích: Cấp 2 / Cấp 3 → Mức độ bền áp dụng
- Áp suất chống nước: 0,03 MPa / 5 phút → Đảm bảo độ kín hầm xích
- Cơ chế nhả: Loại chó + búa → Cho phép nhả nhanh
- Logic độ bền chốt: 15-30% tải trọng phá hủy → Bảo vệ lỗi có kiểm soát
- Gioăng: Cao su chữ O → Đảm bảo hiệu suất chống nước
- Bôi trơn: Chốt có kênh mỡ → Hoạt động trơn tru
- Chất liệu: Thép C-Mn / thép không gỉ → Độ bền và độ bền
- Bề mặt: Sa2.5 + sơn lót → Bảo vệ chống ăn mòn
Thông số kỹ thuật chính
| Danh nghĩa Số. |
Cáp xích đường kính |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | Lý thuyết trọng lượng kg |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
Hướng dẫn lựa chọn
Bước 1 - Chọn đường kính xích → 50-120 mm dựa trên xích neo
Bước 2 - Xác nhận cấp xích → Cấp 2 hoặc Cấp 3
Bước 3 - Xác nhận yêu cầu chống nước → Cần thiết cho việc niêm phong hầm xích
Bước 4 - Xác nhận yêu cầu nhả → Cần nhả nhanh khẩn cấp
Bước 5 - Xác nhận logic an toàn chốt → Phá vỡ có kiểm soát khi quá tải
Bước 6 - Xác nhận chứng nhận → Yêu cầu của tổ chức phân loại
Cấu trúc
Thân | Cơ cấu khóa chó | Chốt nhả | Gioăng chữ O | Chốt bôi trơn | Hệ thống nhả búa
Thuộc tính tùy chỉnh
- Đường kính xích: 50-120 mm → Khả năng tương thích
- Gioăng chống nước: Chữ O → Ngăn nước xâm nhập
- Nhả: Hoạt động bằng búa → Nhả khẩn cấp nhanh
- Độ bền chốt: 15-30% BL → Bảo vệ an toàn
- Bôi trơn: Rãnh mỡ → Hoạt động trơn tru
- Chất liệu: Thép C-Mn → Độ bền cấu trúc
- Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất
Hướng dẫn yêu cầu
Vui lòng cung cấp đường kính xích, cấp xích, yêu cầu chống nước và yêu cầu chứng nhận phân loại.
Cách hoạt động
Xích được khóa bởi cơ cấu chó. Trong trường hợp khẩn cấp, chốt có thể được nhả bằng búa, cho phép xích chạy ra an toàn. Chốt được thiết kế để bị gãy dưới tải trọng quá tải có kiểm soát, đảm bảo an toàn cho tàu.
Ứng dụng
Hầm xích neo | Hệ thống nhả xích khẩn cấp | Hệ thống an toàn tàu
Chứng nhận & Ưu điểm
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; đã kiểm tra chống nước, thiết kế an toàn nhả có kiểm soát, cơ cấu khóa đáng tin cậy.
Bản vẽ & Ảnh

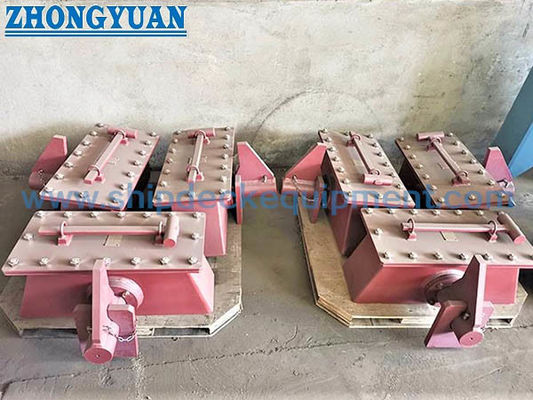

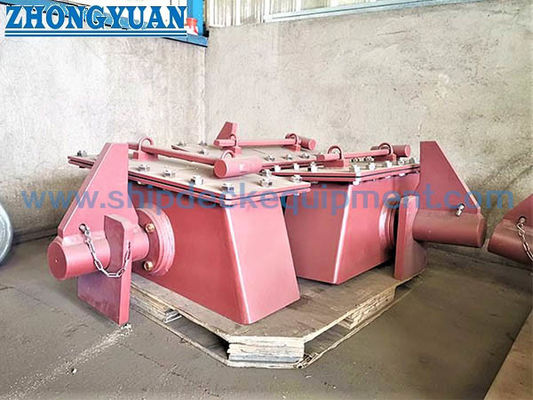

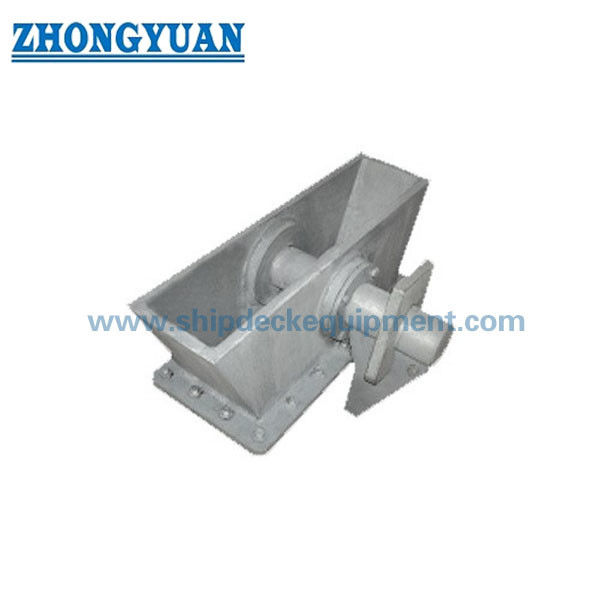

Bản vẽ tổng thể | Sơ đồ lắp đặt | Ảnh sản phẩm
Đặt hàng
MOQ: 1 | Giao hàng: 30-60 ngày
Câu hỏi thường gặp
Hỏi 1: Chức năng của kẹp cáp loại chó là gì?
Đáp: Nó giữ và nhả xích neo một cách an toàn.
Hỏi 2: Chốt an toàn hoạt động như thế nào?
Đáp: Nó bị gãy dưới 15-30% tải trọng phá hủy của xích để đảm bảo nhả khẩn cấp.
Hỏi 3: Tại sao thiết kế chống nước?
Đáp: Để duy trì độ kín của hầm xích và ngăn nước xâm nhập.
