CB / T 436 Con lăn Bệ loại A Fairlead với Thiết bị neo tàu Cleat
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L / C, v.v. |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | CB / T 436-2000 | Loại con lăn: | Loại A với con lăn tiêu chuẩn CB * 58-83 |
|---|---|---|---|
| Đường kính con lăn: | 100mm ~ 450mm | Con lăn số: | Con lăn số: Con lăn đơn |
| Trọng lượng con lăn: | 9,9kg ~ 452kg | Trọng lượng cơ bản: | 63,9kg ~ 454,4kg |
| Vật liệu: | Thép C-Mn nhẹ, Thép không gỉ, Thép đúc, NodularCast Iron | Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, mạ kẽm, xử lý bề mặt tùy chỉnh có sẵn |
| Chứng chỉ phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. | ||
| Làm nổi bật: | Chân đệm gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối gối,CB/T 436 Fairlead,CB/T 436 Đường đệm cuộn |
||
Mô tả sản phẩm

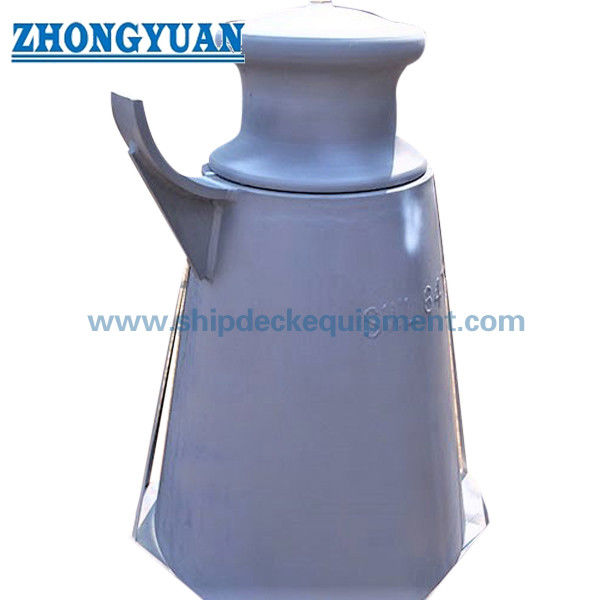

CB / T 436 Con lăn Bệ loại A Fairlead với Thiết bị neo tàu Cleat
Sự miêu tả
CB * 436-2000 cleat fairlead với con lăn đơn có loại A và B. CB * 436-2000 loại A được lắp với con lăn CB * 58-83.Tất cả các mối hàn và bề mặt được mài nhẵn.
Đặc điểm kỹ thuật chính:
1. Tiêu chuẩn kỹ thuật: CB / T 436-2000;
2. Loại con lăn: Loại A với con lăn tiêu chuẩn CB * 58-83
3. Đường kính con lăn: 100mm ~ 450mm
4. Con lăn số: Con lăn đơn
5. Trọng lượng con lăn: 9,9kg ~ 452kg
6. Trọng lượng cơ bản: 63,9kg ~ 454,4kg
7. Vật liệu: Thép C-Mn nhẹ, Thép không gỉ, Thép đúc, NodularCast Iron
8. Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, mạ kẽm, xử lý bề mặt tùy chỉnh có sẵn.
9. Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v.
10. có thể được tùy chỉnh
Thông số kỹ thuật chính:
| Trục lăn Dia. |
Dây Dây Dia áp dụng.(Tối đa) (Chỉ mang tính chất tham khảo) |
Kích thước | Cân nặng Kilôgam |
||||||||||||||||
| Chất xơ Dây thừng Dia. |
Cây gai dầu Dây thừng Dia. |
SWR (GB / T 8918) Sức mạnh 1570 Mpa |
một | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | S | t | T1 | Trục lăn | Bệ đỡ | ||
| 6X24 | 6X37 | ||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | số 8 | 6 | 9,9 | 53. 9 |
| 150 | 32 | 45 | 16 ~ 18 | 14 ~ 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | số 8 | 33. 8 | 129. 0 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | số 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | số 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | |
| 400 | 65 | 85 | 40 ~ 42 | 38 ~ 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 |
| 450 | 80 | 44 | 42 ~ 44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | ||
| Lưu ý: h = 1000 mm | |||||||||||||||||||
Bản vẽ của CB / T 436 Loại A Con lăn Fairlead với Thiết bị neo tàu Cleat
