GB / T 554-2008 Loại A Cơ sở rộng rãi trên tàu đôi Bitts Mooring Bollards Thiết bị neo tàu
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | Zhongyuan |
Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 |
---|---|
Giá bán: | As per quotation |
chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
Thời gian giao hàng: | Theo đề nghị |
Điều khoản thanh toán: | TT, L / C, v.v. |
Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
Thông tin chi tiết |
|||
Tiêu chuẩn kỹ thuật: | GB554-2008 | Vật liệu: | Thép C-Mn, Thép không gỉ, cũng có thể cung cấp thép đặc biệt cho tàu phá băng |
---|---|---|---|
Đường kính danh nghĩa: | 100 đến 800mm | Cân nặng: | 19 đến 3071kg |
Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, xử lý bề mặt mạ kẽm, đánh bóng, tùy chỉnh có sẵ | Dải SWL: | Dải SWL: 29KN- 981KN |
Chứng chỉ phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. | ||
Điểm nổi bật: | Quả trám tàu biển GB / T 554-2008,quả bông buộc tàu loại A,quả bông neo tàu biển GB / T 554-2008 |
Mô tả sản phẩm
GB / T 554-2008 Loại A Cơ sở rộng rãi trên tàu đôi Bitts Mooring Bollards Thiết bị neo tàu
Sự miêu tả:

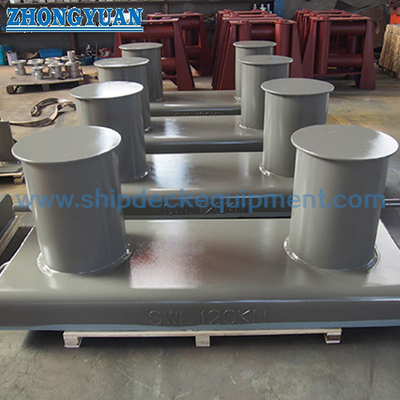

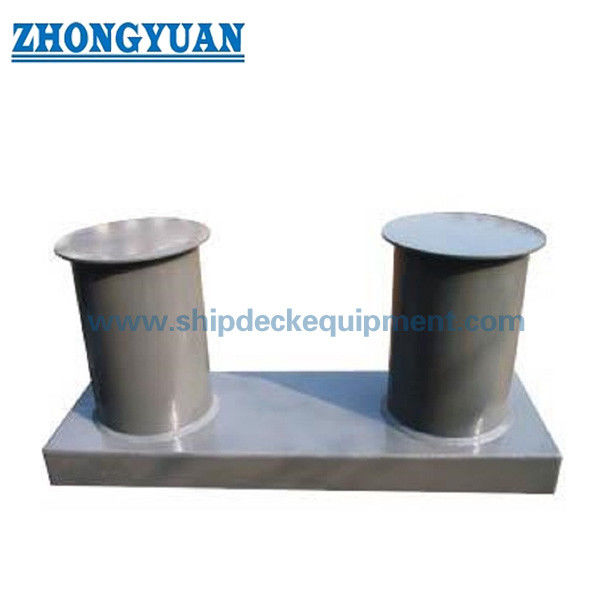

GB / T 554-2008 bollard loại A là một bollard bitts kép thông thường có đế.Chúng tôi cũng cung cấp các loại bollard GB / T 554-96 tiêu chuẩn khác: loại B chèn, loại C đơn giản, loại D bollard chữ thập đơn, loại E.Các loại bollard khác như bollard GB / T10106-88, bollard DIN82607-1995, CVI-bollard, bollards đế, v.v. có sẵn.
Đặc điểm kỹ thuật chính:
- Tiêu chuẩn kỹ thuật: GB554-2008;
- Vật liệu: Thép C-Mn, Thép không gỉ, cũng có thể cung cấp thép đặc biệt cho tàu phá băng.
- Đường kính danh nghĩa: 100 đến 800mm;
- Cân nặng: 19 đến 3071kg;
- Xử lý bề mặt: phun cát đến S2.5 + một lớp sơn lót tại xưởng epoxy, Gương hoặc Satin Đánh bóng, Đánh bóng, Mạ kẽm, xử lý bề mặt tùy chỉnh có sẵn.
- Dải SWL: 29KN- 981KN.
- Chứng chỉ phân loại: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v.
Thông số kỹ thuật chính:
Dia danh nghĩa. |
SWL kN |
Kích thước cọc | ||||||||||||||||
D | D1 | h1 | h2 | H | H1 |
t ≥ |
t1 ≥ |
t2 | ||||||||||
100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
125 | 39 | 140 | 180 | 50 | 246 | 190 | số 8 | |||||||||||
160 | 49 | 168 | 210 | 60 | số 8 | 316 | 250 | 9 | ||||||||||
200 | 78 | 219 | 270 | 70 | 378 | 300 | số 8 | |||||||||||
250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | l 2 | |||||||||
400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
710 | 804 | 712 | 840 | 220 | 14 | l 291 | 1050 | 25 | 24 | |||||||||
800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
Dia danh nghĩa. | Cơ sở |
Cân nặng Kilôgam |
||||||||||||||||
Một | B |
h ≥ |
l | L | R |
t3 ≥ |
Chất làm cứng | k | ||||||||||
100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6 × 40 | 4 | 19 | ||||||||
125 | 315 | 195 | 60 | 100 | 540 | 6 × 50 | 29 | |||||||||||
160 | 400 | 225 | 70 | 145 | 670 | 20 | 6 × 60 | 45 | ||||||||||
200 | 500 | 290 | 85 | 160 | 860 | 25 | số 8 | 8 × 70 | 6 | 80 | ||||||||
250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10 × 80 | số 8 | 1 41 | ||||||||
3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12 × 105 | 10 | 264 | ||||||||
355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13 x l20 | 358 | |||||||||
400 | 1 000 | 550 | 160 | 400 | 1 630 | 45 | 14 | 14 × 135 | 499 | |||||||||
450 | 1 130 | 620 | 170 | 450 | 1 840 | 50 | 16 | 16 × 145 | 12 | 680 | ||||||||
500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1,8 | 18 × l60 | 911 | |||||||||
560 | l 380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20 × l75 | 14 | 1 208 | ||||||||
630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22 × 190 | 1 601 | |||||||||
710 | 1 750 | 960 | 260 | 710 | 2 840 | 80 | 24 | 24 × 220 | 16 | 2 252 | ||||||||
800 | 2 000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
tham khảo: Khối lượng được tính theo chiều cao cơ sở bằng h. |
Bản vẽ GB / T 554-2008 Loại A Tàu rộng Cơ sở Double Bitts Buốt Tấm neo tàu Thiết bị neo tàu
