Chuỗi neo biển stud-link U1 U2 U3 Flash-butt hàn để neo tàu

Chuỗi neo biển stud-link U1 U2 U3 Flash-butt hàn để neo tàu

Tổng quan sản phẩm

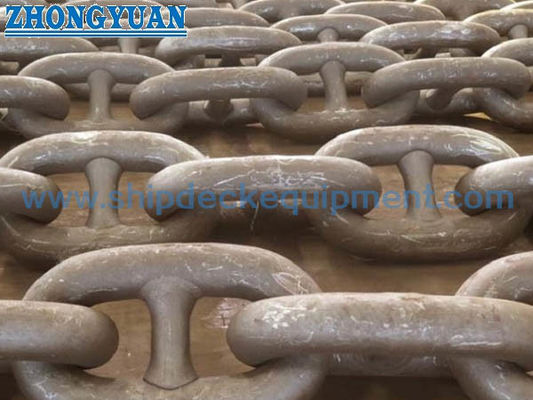

Chuỗi neo biển nối dây đai là một dây cáp dây đai hàn flash-butt được cung cấp cho các hệ thống neo tàu. Mỗi liên kết chung có một dây đai gắn ở trung tâm hỗ trợ hình học liên kết,giúp hạn chế biến dạng và xoắn quá mức, và cung cấp sự gắn kết ổn định với máy nâng cáp Windlass.Tủ khóa dây chuyền và phụ kiện kết nối.

Phạm vi được cung cấp là 12,570 mm trong các loại U1, U2 và U3, với chiều dài chụp thường được đặt hàng từ 25,0 m đến 27,5 m. ISO 1704:2022 cung cấp cơ sở kích thước được công nhận cho các chuỗi neo nối nối, trong khi các quy tắc phân loại áp dụng và IACS UR W18 cung cấp các yêu cầu về sản xuất, vật liệu, xử lý nhiệt, thử nghiệm chống vỡ, thử nghiệm tải trọng phá vỡ, đánh dấu và chứng nhận được phê duyệt.Trang này liên quan đến chuỗi neo tàuCác loại chuỗi đậu vĩnh viễn ngoài khơi như R3, R3S, R4 và cao hơn là các sản phẩm riêng biệt và yêu cầu một đặc điểm kỹ thuật khác.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Chuỗi neo hàng hải nối ngang → được sử dụng giữa neo của tàu và sự sắp xếp neo trục / khoang dây chuyền.
• Xây dựng: Các liên kết thép lăn được hàn nhanh với các nút gắn → hỗ trợ hình dạng liên kết và gắn kết dây cáp ổn định.
• Tùy chọn lớp: U1 / U2 / U3 → lớp cuối cùng theo tính toán thiết bị tàu, quy tắc lớp và phạm vi công trình chuỗi được phê duyệt.
• Độ kính danh nghĩa: 12,570 mm → kích thước và khối lượng được phê duyệt chi tiết phải được xác nhận dựa trên bản vẽ lớp của nhà sản xuất.
• Chiều dài chụp: 25,0 ≈ 27,5 m theo thứ tự → 27,5 m là chiều dài chuỗi tiêu chuẩn được tham chiếu cho thử nghiệm tải chống trục lớp trong IACS UR W18.
• Cơ sở thử nghiệm: kiểm tra kích thước, thử nghiệm tải thử, thử nghiệm tải phá vỡ và thử nghiệm cơ học phụ thuộc vào lớp → phạm vi khảo sát được xác nhận trước khi sản xuất.

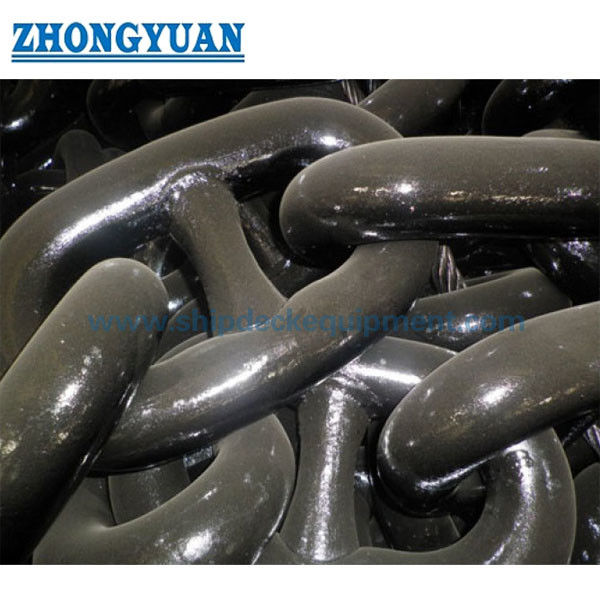

• Tình trạng bề mặt: sơn màu đen, thổi cát hoặc kẽm nóng khi được chấp nhận bởi dự án và lớp → lớp phủ được áp dụng sau khi kiểm tra và thử nghiệm cần thiết.
• Tình trạng cung cấp: nguồn gốc từ các nhà sản xuất chuỗi được phê duyệt theo lớp → giấy chứng nhận lớp, tài liệu của nhà sản xuất và khả năng truy xuất nguồn gốc vật liệu được sắp xếp theo phạm vi mua hàng.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1:Xác nhận rằng yêu cầu là cho một chuỗi neo dây thừng, sau đó cung cấp loại tàu, xã hội lớp, số thiết bị hoặc dữ liệu sắp xếp neo.

Bước 2:Xác nhận đường kính danh nghĩa và lớp U1, U2 hoặc U3 từ tính toán thiết bị được phê duyệt theo lớp, thông số kỹ thuật neo và kích thước cáp nâng dây gió.

Bước 3:Xác nhận tổng chiều dài chuỗi, chiều dài mỗi lần bắn, sắp xếp liên kết số lẻ nếu cần thiết, và các liên kết cuối cần thiết, các liên kết mở rộng, dây chuyền nối Kenter, dây chuyền xoay hoặc neo.

Bước 4:Xác nhận tình trạng xử lý nhiệt, kết thúc bề mặt, đánh dấu và liệu dây chuyền thay thế có phải phù hợp với dây chuyền hiện có, túi Wildcat và bộ phụ kiện trên tàu không.

Bước 5:Xác nhận phạm vi kiểm tra và chứng nhận: xã hội lớp được chỉ định, sự tham dự khảo sát, khả năng truy xuất nguồn gốc vật liệu, thử nghiệm chống vỡ / phá vỡ, thử nghiệm cơ học và bất kỳ yêu cầu NDT bổ sung nào.

Bước 6:Cung cấp số lượng, điểm đến giao hàng, thời gian giao hàng yêu cầu, yêu cầu đóng gói và giấy chứng nhận chuỗi hiện có, bản vẽ hoặc ảnh kích thước rõ ràng nếu có.

Cấu trúc

Flash-butt welded common links | Centrally fitted steel studs | Link crown and weld zone | Chain shot | End link and enlarged link | Kenter joining shackle | Swivel / anchor shackle according to anchoring arrangement

Ưu điểm sản xuất, thử nghiệm và khả năng truy xuất

• Chuỗi được cung cấp từ các nhà máy được công ty phân loại được chỉ định chấp thuận cho chất lượng, đường kính, đường sản xuất và điều kiện xử lý nhiệt được yêu cầu.
• Nhận dạng thanh cuộn và kiểm soát số nhiệt duy trì khả năng truy xuất từ thép chuỗi đến thông qua hình thành liên kết, hàn flash-butt, xử lý nhiệt, thử nghiệm và chứng nhận cuối cùng.
• Độ kính của liên kết, chiều dài của năm liên kết, vị trí của chân, phù hợp với chân và độ khoan dung kích thước được kiểm soát theo ISO 1704 hoặc thiết kế được phê duyệt theo lớp.
• Các thông số hàn flash-butt và loại bỏ flash là các điểm quan trọng trong sản xuất; khu vực hàn được kiểm tra trực quan trước khi sơn, với việc kiểm tra bổ sung chỉ được sắp xếp khi được chỉ định.
• Việc hàn chân, nếu được sử dụng, tuân theo quy trình được phê duyệt và được hoàn thành trước khi xử lý nhiệt cuối cùng.
• Mỗi chuỗi dài 27,5 m được thử nghiệm bằng tải thử nghiệm theo quy trình lớp áp dụng; các mẫu tải phá vỡ và các thử nghiệm cơ học phụ thuộc lớp được lấy theo kế hoạch khảo sát được phê duyệt.
• Chiều dài chuỗi hoàn thành được đánh dấu bằng lớp, số giấy chứng nhận và tem xã hội khi được chứng nhận lớp, cho phép các bức ảnh được cung cấp được liên kết với các tài liệu thử nghiệm và vật liệu.

Các thuộc tính tùy chỉnh

• Tiêu chuẩn: ISO 1704:2022 / quy tắc lớp áp dụng → xác nhận tiêu chuẩn kích thước và phiên bản lớp được nêu trong thông số kỹ thuật mua hàng.
• Mức độ: U1 / U2 / U3 → cấp độ xác định tính chất vật liệu, xử lý nhiệt và tải trọng chống vỡ được chứng nhận.
• Chiều kính: 12,570 mm → kích thước cuối cùng được chọn theo yêu cầu thiết bị neo tàu, chứ không chỉ dựa trên trọng lượng chuỗi.
• Chiều dài chụp: 25,0 ≈ 27,5 m → chiều dài đặc biệt và cấu hình kết nối cuối phải tuân theo công việc chuỗi và xác nhận lớp.
• Kết thúc bề mặt: Sơn màu đen / thổi sỏi / kẽm nóng → lớp phủ phải phù hợp với trình tự kiểm tra và thông số kỹ thuật dự án yêu cầu.
• Thiết bị phụ kiện: Kết nối xích / kết nối cuối / kết nối mở rộng / xoay / xích neo → cung cấp như một hệ thống độ cao và đường kính phù hợp khi cần thiết.
• Chứng chỉ: Theo lớp được đề cử và phạm vi công trình được phê duyệt → khả năng cấp chứng chỉ được xác nhận trước khi đặt hàng, không được giả định cho mọi chuỗi hàng.

Làm thế nào nó hoạt động

Anchor is deployed → Stud-link chain runs through the hawse pipe and windlass cable lifter → Studs support link geometry and stable pocket engagement → Chain tension is controlled by the windlass brake and chain stopper → Anchor is recovered and chain is washed and stowed in the chain locker

Ứng dụng

Cargo ships | Bulk carriers | Tankers | Container ships | General cargo vessels | Workboats | Newbuilding anchoring systems | Replacement anchor-chain shots | Spare chain lengths and certified accessories

Chứng chỉ và lợi thế

Chứng nhận phân loại có thể được sắp xếp thông qua nhà sản xuất chuỗi được phê duyệt theo chất lượng, đường kính, xử lý nhiệt, phạm vi thử nghiệm và kế hoạch khảo sát đã đặt hàng.IACS thiết lập các yêu cầu kỹ thuật thống nhấtCác xã hội phân loại cá nhân thực hiện hoặc chấp nhận khảo sát và cấp giấy chứng nhận sản phẩm thích hợp.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Làm thế nào để chọn loại dây chuyền neo U1, U2 hoặc U3?

A1: Sử dụng tính toán thiết bị neo được phê duyệt theo lớp của tàu, đường kính dây chuyền, thông số kỹ thuật neo và thiết kế cáp nâng.Một lớp cao hơn không nên được thay thế tự động bởi vì chuỗi hoàn chỉnh, phụ kiện, kính gió và phê duyệt lớp phải vẫn tương thích.

Q2: UT và MT được thực hiện trên mỗi bức ảnh chuỗi neo?

A2: Không phải là mặc định phổ biến. phạm vi lớp tiêu chuẩn bao gồm kiểm tra kích thước, thử nghiệm tải thử, thử nghiệm tải phá vỡ,kiểm tra trực quan của hàn flash-butt và các thử nghiệm cơ học phụ thuộc vào lớp. UT, MT hoặc NDT khác nên được nêu trong cuộc điều tra và được đồng ý với nhà sản xuất và xã hội lớp.

Câu 3: Chuỗi U1 / U2 / U3 này có thể được sử dụng như một chuỗi đậu vĩnh viễn ngoài khơi không?

A3: Không phải nếu không có một thông số kỹ thuật được phê duyệt riêng biệt. Các loại đậu tàu ngoài khơi như R3, R3S, R4, R4S và cao hơn có vật liệu, độ dẻo dai, mệt mỏi,các yêu cầu sản xuất và chứng nhận và nên được liệt kê như một sản phẩm riêng biệt.

Sơ đồ phê duyệt lớp U1 U2 U3 Flash Butt Sold Stud Link Marine Anchor Chain
