Tổng quan sản phẩm

Dòng sản phẩm này bao gồm phụ kiện chuỗi neo thép được sử dụng để kết nối, kết thúc, xoay, mở rộng hoặc điều chỉnh các bộ chuỗi trong hệ thống neo tàu và hệ thống neo ngoài khơi.Các mặt hàng có sẵn bao gồm dây xích Kenter, kết nối dây chuyền, dây chuyền cuối, dây chuyền xoay, dây chuyền xoay, dây chuyền phao, nhóm xoay, tấm, liên kết chung, liên kết mở rộng, liên kết cuối và các thành phần kết nối cụ thể của dự án.

Các phụ kiện được cung cấp thông qua các đối tác sản xuất chuỗi neo đủ điều kiện thay vì được trình bày như các sản phẩm sản xuất trong nhà.chất lượng chuỗi, hình học liên kết giao phối, yêu cầu chống và tải trọng phá vỡ, bố trí chân, tuyến vật liệu, xử lý nhiệt, phạm vi kiểm tra và tài liệu phân loại.Có sẵn hàng tồn kho có thể hỗ trợ các yêu cầu sửa chữa hoặc thay thế tàu khẩn cấp, nhưng mặt hàng thực tế, lớp, kích thước, đánh dấu, và giấy chứng nhận lô phải được xác nhận trước khi báo giá.

Các loại phụ kiện có sẵn

Kenter shackle | Joining shackle | End shackle | Swivel | Swivel shackle | C-shaped connecting shackle | Slim Kenter shackle | Forelock shackle | Pear-shaped shackle | Buoy shackle | Swivel group | Triangle plate | Round link | Common link | End link | Enlarged link | Studless link | Special-shaped connecting link

Thông số kỹ thuật nhanh

• Danh mục sản phẩm: Chuỗi neo và phụ kiện dây chuyền mooring → được sử dụng để hoàn thành hoặc thay thế các tập hợp dây chuyền, không phải là phần cứng nâng chung.
• Phạm vi đường kính danh nghĩa: 12,5162 mm như một phạm vi cung cấp → tính sẵn có cuối cùng phụ thuộc vào loại phụ kiện, chất lượng, sự chấp thuận của nhà sản xuất và tình trạng tồn kho.
• Các tuyến vật liệu: thép rèn, thép đúc hoặc xây dựng thanh cán → quy trình được phép phụ thuộc vào thiết kế phụ kiện và quy tắc lớp áp dụng.
• Các lớp dây neo hàng hải: U2 / U3 được nêu trong thông tin cung cấp → chỉ định lớp chính xác và phạm vi chứng chỉ phải được xác nhận cho mỗi mặt hàng.
• Các loại đậu tàu ngoài khơi: R3 / R3S / R4 được nêu như có sẵn → các loại ngoài khơi yêu cầu sản xuất, xử lý nhiệt, thử nghiệm và khả năng truy xuất nguồn gốc được phê duyệt riêng biệt.
• Bảo vệ bề mặt: sơn màu đen hoặc kẽm nóng → lựa chọn lớp phủ nên xem xét dịch vụ chuỗi, phù hợp kích thước, trình tự kiểm tra và thông số kỹ thuật dự án.
• Phạm vi chi tiết của buoy-shackle: đường kính dây chuyền danh nghĩa 3890 mm → bảng tham chiếu được cung cấp bao gồm tải thử hạng M2 / M3 và trọng lượng loại A / loại B.
• Cung cấp và tài liệu: đặt hàng hoặc dự án → nhà sản xuất, vật liệu, thử nghiệm, NDE và tài liệu lớp chỉ có sẵn theo phạm vi đặt hàng đã xác nhận.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác định phụ kiện chính xác: dây xích Kenter, dây xích cuối, xoay, nhóm xoay, dây xích phao, liên kết mở rộng hoặc mục kết nối khác.

Bước 2: Xác nhận đường kính danh nghĩa của chuỗi, cấu trúc chuỗi, lớp, tiêu chuẩn hoặc quy tắc lớp áp dụng và kích thước phù hợp của các liên kết chuỗi liền kề.

Bước 3: Cung cấp tải chứng, tải phá vỡ hoặc cơ sở thử nghiệm được chứng nhận cần thiết.

Bước 4: Xác nhận cấu trúc rạch đúc, đúc hoặc cán; tình trạng xử lý nhiệt; sắp xếp chân và khóa; và bất kỳ hạn chế nào về sửa chữa hàn.

Bước 5: Xác nhận kết thúc bề mặt, đánh dấu, NDE, báo cáo kích thước, khả năng truy xuất nguồn gốc vật liệu, giấy chứng nhận nhà sản xuất và chứng thực lớp trước khi báo giá.

Bước 6: Cung cấp số lượng, thời gian giao hàng yêu cầu, điểm đến, khẩn cấp thay thế kho, loại tàu hoặc đơn vị ngoài khơi và bản vẽ hoặc hình ảnh rõ ràng của bộ phận hiện có.

Cấu trúc

Forged or cast steel body | Pin / bolt and locking arrangement where applicable | Chain-compatible bearing surfaces | Heat-treated load path | Permanent identification and traceability marking | Black painted or specified galvanized finish

Ưu điểm về vật liệu, sản xuất và kiểm tra

• Hàm học phụ kiện phù hợp với chuỗi kết nối, bởi vì đường kính danh nghĩa một mình không xác nhận phù hợp giữa dây xích, xoay, liên kết cuối, liên kết mở rộng và cáp chuỗi liền kề.
• Các phụ kiện rèn cung cấp một đường tải rèn khi thiết kế được phê duyệt và đường vật liệu chỉ định rèn;Các lựa chọn thay thế bằng rạch đúc hoặc cuộn chỉ được cung cấp khi được phép bởi thiết kế và phê duyệt áp dụng.
• Điều trị nhiệt được lựa chọn theo loại và phương pháp sản xuất và được hoàn thành trước các giai đoạn chứng minh, phá vỡ, cơ học và kiểm tra được chỉ định.
• Đối với nguồn cung cấp được phân loại, nhận dạng vật liệu, số nhiệt, đánh dấu chất lượng và tài liệu thử nghiệm nên vẫn có thể truy xuất từ vật liệu được phê duyệt đến phụ kiện hoàn thiện.
• Phụ kiện ngoài khơi R3 / R3S / R4 được coi là một phạm vi phê duyệt và trình độ riêng biệt so với phụ kiện dây chuyền neo tàu U2 / U3 thông thường.
• Kiểm tra kích thước nên bao gồm đường kính chân, lỗ ghép, bề mặt vòng bi, khoảng trống khóa và kích thước cần thiết để kết nối với bộ sợi dây chuyền hiện có.
• Các mặt hàng được chọn có thể rút ngắn thời gian sửa chữa, tùy thuộc vào kiểm tra vật lý, xác nhận kích thước, xác minh chất lượng và khả năng cung cấp chứng chỉ lô.

Các thuộc tính tùy chỉnh

• Tình trạng cung cấp: Sản phẩm cung cấp nguồn → được cung cấp thông qua các đối tác sản xuất chuỗi neo đủ điều kiện; nhà sản xuất được phê duyệt được xác nhận bằng báo giá.
• Dòng sản phẩm: Phụ kiện chuỗi tiêu chuẩn và đặc biệt → lựa chọn bao gồm kết nối, kết thúc, xoay, mở rộng và giao diện phao hoặc đậu.
• Chiều kính danh nghĩa: phạm vi cung cấp 12,5162 mm → phạm vi kích thước được phê duyệt khác nhau tùy thuộc vào loại phụ kiện, loại và nhà sản xuất.
• Nhóm tàu biển: U2 / U3 → chỉ được sử dụng khi cấp độ và giấy chứng nhận dây neo tàu được xác nhận.
• Mức độ ngoài khơi: R3 / R3S / R4 → yêu cầu phê duyệt chuỗi neo ngoài khơi, vật liệu được kiểm soát, xử lý nhiệt, thử nghiệm và khả năng truy xuất.
• Phương pháp vật liệu: Thép rèn / đúc / cán → đường cuối cùng theo thiết kế phụ kiện, yêu cầu lớp và quy trình sản xuất được phê duyệt.
• Kết thúc bề mặt: Sơn đen / mạ nóng → kết thúc cuối cùng tuân theo môi trường dịch vụ và thông số kỹ thuật dự án.
• Phạm vi chứng chỉ: Theo yêu cầu đặt hàng → chứng chỉ lớp, hồ sơ vật liệu, thử nghiệm, NDE và đánh dấu không được giả định là các tính năng tiêu chuẩn.

Làm thế nào nó hoạt động

Kết nối dây chuyền cần thiết được xác định → Loại phụ kiện, đường kính danh nghĩa, lớp và hình học giao phối phù hợp → Pin, dây chuyền, xoay,hoặc nối nối được lắp ráp vào hệ thống chuỗi → tải kéo được chuyển qua đường tải được phê duyệt → đánh dấu, kiểm tra, thử nghiệm và tài liệu được hoàn thành theo phạm vi đặt hàng

Ứng dụng

Ship anchor chain cable assemblies | Chain locker and bitter-end connections | Anchor-to-chain connection groups | Buoy and mooring connections | Offshore positional mooring systems | SPM and terminal chain assemblies | Newbuilding supply | Ship-repair and replacement spares

Chứng chỉ và lợi thế

Giấy chứng nhận và chứng kiến khảo sát có thể được sắp xếp theo các yêu cầu của phụ kiện được chọn, lớp, nhà sản xuất được phê duyệt, khả năng truy xuất nguồn gốc vật liệu, phạm vi thử nghiệm và xã hội phân loại.Tính sẵn có phải được xem xét dự án và nên được xác nhận trước khi đặt hàng.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

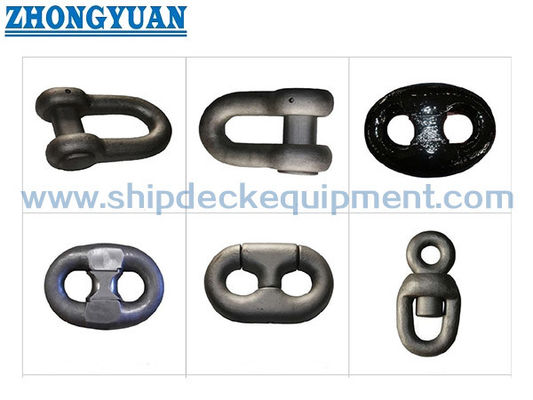

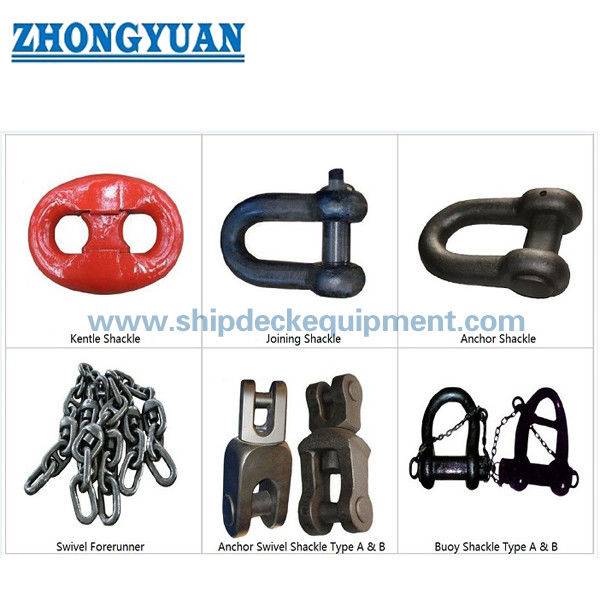

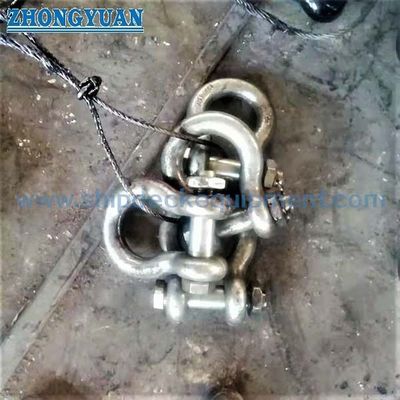

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Chiều kính dây chuyền danh nghĩa có đủ để đặt mua phụ kiện dây chuyền neo?

A1: Không. Loại phụ kiện, loại dây chuyền, kích thước liên kết liền kề, bố trí chân, cơ sở chịu tải chống vỡ hoặc phá vỡ, bản vẽ tiêu chuẩn hoặc được phê duyệt và yêu cầu chứng chỉ cũng phải được xác nhận.

Q2: Một phụ kiện dây chuyền neo tàu U2 hoặc U3 có thể được thay thế cho một phụ kiện neo ngoài khơi R3 hoặc R4 không?

A2: Không tự động. Các loại dây chuyền neo tàu thông thường và các loại đậu ngoài khơi có vật liệu khác nhau, phê duyệt, xử lý nhiệt, thử nghiệm, mệt mỏi, khả năng truy xuất,và các yêu cầu về tài liệuThay thế đòi hỏi thiết kế và phê duyệt lớp.

Q3: Những tài liệu nào nên được chỉ định cho một đơn đặt hàng được phân loại?

A3: Tùy thuộc vào đơn đặt hàng, yêu cầu nhà sản xuất được phê duyệt và phạm vi sản phẩm, giấy chứng nhận vật liệu, hồ sơ xử lý nhiệt, báo cáo kích thước, hồ sơ xác minh và phá vỡ tải, thử nghiệm cơ khí,Báo cáo NDE, danh sách nhận dạng, và chứng chỉ lớp hoặc ghi nhận khảo sát.
