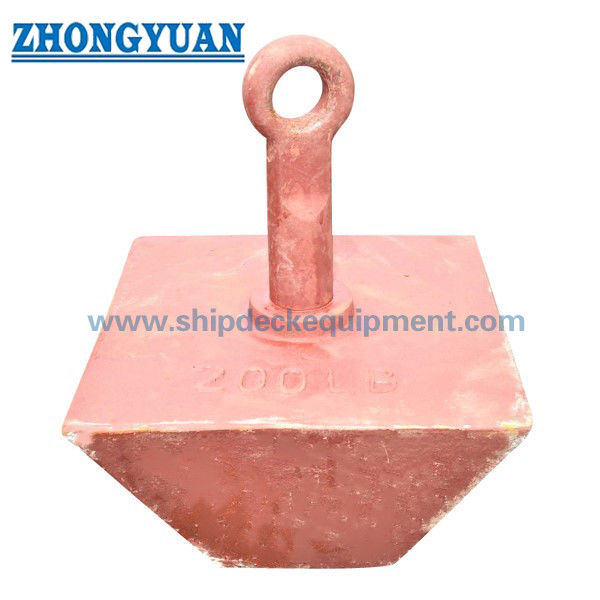

Cast Steel Mooring Anchor. Anchor vĩnh viễn cho đáy cứng / đáy

Cast Steel Mooring Anchor. Anchor vĩnh viễn cho đáy cứng / đáy

Tổng quan sản phẩm

Làng neo thép đúc là một neo neo vĩnh cửu nhỏ gọn được sử dụng cho các ốc cầu neo, các chỗ neo tàu nhỏ, các điểm neo tàu làm việc, hệ thống bến tàu nổi, các cơ sở biển gần bờ,và các sắp xếp neo và chuỗi khác khi tình trạng đáy biển, trọng lượng neo, kích thước chuỗi, bảo vệ ăn mòn và phạm vi kiểm tra phải được xác nhận cùng nhau.Giúp neo cắn vào cứng, đá, cát, hoặc hỗn hợp đáy khi tải đường đậu được áp dụng theo hướng thích hợp.

Trang này được chuẩn bị cho các neo hình được cung cấp bằng thép đúc, sắt đúc hoặc thép không gỉ đúc theo yêu cầu của dự án. The short shank and large connection eye are important purchasing points because they help reduce chain wrap-up in shallow or tidal areas and allow the anchor to be matched with a proper shackle and chainKhả năng giữ, trọng lượng neo, kích thước mắt, thử nghiệm bằng chứng và phạm vi chứng chỉ không được xác định bởi dữ liệu được cung cấp và nên được xác nhận trước khi báo giá.

Thông số kỹ thuật nhanh

• Loại sản phẩm: neo đậu → neo đậu vĩnh viễn nhỏ gọn cho các cấu trúc neo và chuỗi.đá / cát / đá hỗn hợp → sự phù hợp cuối cùng phụ thuộc vào khảo sát đáy biển, trọng lượng neo, phạm vi chuỗi, và tải đậu.
• Tùy chọn vật liệu: thép đúc, sắt đúc hoặc thép không gỉ → chọn theo yêu cầu trọng lượng, môi trường ăn mòn và phạm vi chứng nhận.
• Đặc điểm cấu trúc: thân với chân ngắn và mắt trên → hỗ trợ kết nối dây chuyền và giúp giảm bớt chuỗi trong nước nông hoặc thủy triều.
• Điều trị bề mặt: xăng nóng, sơn nhựa đen, sơn chống rỉ sét hoặc hoàn thiện tùy chỉnh → được lựa chọn theo yêu cầu tiếp xúc với biển và tuổi thọ.
• Điểm kết nối: mắt có đường kính lớn cần được xác nhận → kích thước xích, đường kính chuỗi và độ mòn nên được kiểm tra trước khi sản xuất.
• Lưu ý cung cấp: neo có thể được cung cấp một mình hoặc cùng với chuỗi / dây chuyền khi được chỉ định → giao diện hệ thống đậu hoàn chỉnh nên được xác nhận.
• Dữ liệu tải và thử nghiệm: phải được xác nhận → không có SWL, sức giữ, tải chứng minh hoặc tải thử nghiệm nên được tuyên bố mà không có tính toán dự án hoặc yêu cầu thử nghiệm.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận loại neo: thép đúc / sắt đúc / neo đậu bằng thép không gỉ.

Bước 2: Xác nhận tình trạng đáy biển: đá cứng, đá hỗn hợp và cát, cát, bùn, sỏi, khu vực thủy triều hoặc tình trạng đáy khác từ khảo sát địa điểm.

Bước 3: Xác nhận trọng lượng neo yêu cầu, kích thước tổng thể, đường kính mắt, đường kính chuỗi, kích thước xích và liệu neo có phải là một phần của hệ thống đậu hoàn chỉnh hay không.

Bước 4: Xác nhận sự sắp xếp đậu: phao / bến tàu nổi / tàu nhỏ / thuyền làm việc / cơ sở gần bờ, độ sâu nước, dòng chảy, gió, sóng và phạm vi chuỗi nếu có.

Bước 5: Xác nhận chất lượng vật liệu, xử lý bề mặt, mức độ ăn mòn, hệ thống kẽm hoặc sơn và môi trường dịch vụ dự kiến.

Bước 6: Xác nhận yêu cầu kiểm tra và chứng chỉ: chứng chỉ vật liệu, chứng chỉ nhà sản xuất, thử nghiệm tải bằng chứng, nhân chứng lớp hoặc tài liệu cụ thể khác của dự án.

Bước 7: Cung cấp số lượng, điểm đến giao hàng, thời gian giao hàng yêu cầu, bản vẽ hoặc ảnh nếu có sẵn và bất kỳ yêu cầu lắp đặt hoặc lấy địa phương nào.

Cấu trúc

cast body | Compact lower edges and corners | Short shank / top neck | Large chain connection eye | Smooth dressed eye area | Cast steel / cast iron / stainless steel material option | Hot dip galvanized, sơn bitumen, sơn chống rỉ sét, hoặc hoàn thiện cụ thể

Lợi thế của việc giữ bến tàu và kỹ thuật

• Mẫu hình này có một cạnh đào tập trung vào đáy biển, giúp neo bắt đầu đặt khi áp dụng tải đậu ở hướng đúng.
• Khi neo lắng đọng trong vật liệu đáy biển phù hợp, bề mặt rộng có thể làm tăng khả năng chống đất và tác dụng hút; hiệu suất giữ thực tế vẫn phụ thuộc vào tình trạng đáy, trọng lượng neo,phạm vi chuỗi, và hướng tải.
• The dense cast metal body provides effective underwater weight and compact geometry for permanent mooring applications where concrete blocks or simple deadweights may be less efficient for the same deck-handling volume.
• Một thân ngắn giúp giảm chuỗi bọc so với các hình thức neo dài hơn, hữu ích cho nước nông, lở thủy triều hoặc các khu vực mà chuyển động chuỗi xung quanh neo phải bị hạn chế.
• Mắt lớn cho phép phù hợp với dây xích và dây xích có kích thước phù hợp.
• Thép đúc, sắt đúc hoặc vật liệu thép không gỉ có thể được chọn theo yêu cầu của dự án; chất lượng vật liệu và mức độ chứng chỉ không nên được giả định mà không có xác nhận đơn đặt hàng.
• Đăng galvanize ngâm nóng, sơn nhựa đen, sơn chống rỉ sét hoặc lớp phủ tùy chỉnh có thể được lựa chọn theo môi trường ăn mòn, phương pháp lắp đặt và kế hoạch bảo trì dự kiến.

Các thuộc tính tùy chỉnh

• Tên sản phẩm: Anchor mooring → sử dụng cho việc gắn đậu vĩnh viễn và sắp xếp neo và chuỗi, không phải là sản phẩm nâng được chứng nhận.
• Vật liệu: Thép đúc / sắt đúc / thép không gỉ → chất lượng vật liệu cuối cùng, đường đúc và phạm vi chứng chỉ nên được xác nhận trước khi báo giá.
• Tình trạng đáy biển: đáy cứng / đáy / cát / hỗn hợp → sự phù hợp thực tế nên được kiểm tra với khảo sát đáy địa phương và thiết kế neo.
• Kết nối: Mắt trên lớn → phải phù hợp với dây chuyền, dây xích, chi phí mặc và thực hành lắp đặt.
• Phương pháp xử lý bề mặt: Sơn xăng đun nóng / sơn bitumen đen / sơn chống rỉ sét / tùy chỉnh → chọn theo mục tiêu tiếp xúc với ăn mòn và tuổi thọ.
• Hiệu suất giữ: Để xác nhận → không sử dụng trọng lượng neo khô một mình như sức giữ được đảm bảo.
• Kiểm tra: Để được xác nhận → thử nghiệm tải, thử nghiệm kéo, thử nghiệm giữ, hoặc kiểm tra thị giác / kích thước nên được đồng ý trước khi đặt hàng.
• Yêu cầu chứng chỉ: Có sẵn theo phạm vi đặt hàng → chứng chỉ lớp, chứng chỉ vật liệu, chứng chỉ nhà sản xuất hoặc báo cáo nhân chứng nên được xác nhận trước khi sản xuất.

Làm thế nào nó hoạt động

Anchor is lowered with chain and shackle → Pyrmid edge contacts the seabed → Mooring load encourages the anchor to bite and settle → Broad cast body and seabed resistance help hold the mooring system → Chain, dây xích, đeo mắt, lớp phủ và tình trạng đáy biển được kiểm tra theo kế hoạch bảo trì

Ứng dụng

Permanent mooring buoys | Workboat mooring points | Small vessel mooring systems | Floating dock and marina moorings | Nearshore marine facilities | Hard / rocky / sandy bottom mooring locations | Anchor and chain supply projects

Chứng chỉ và lợi thế

Giấy chứng nhận có thể được sắp xếp theo yêu cầu của dự án, khả năng truy xuất nguồn gốc vật liệu, phạm vi kiểm tra, yêu cầu thử nghiệm và thủ tục phê duyệt xã hội lớp.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Một neo neo có phù hợp với đáy cứng hay đáy?

A1: Nó có thể được xem xét cho đáy cứng, đáy, cát hoặc hỗn hợp khi kiểm tra trọng lượng neo, sắp xếp chuỗi, độ sâu nước, dòng nước địa phương và tải buộc.Lựa chọn cuối cùng nên được xác nhận bởi nhà thiết kế đậu tàu hoặc kỹ sư dự án theo tình trạng của trang web.

Câu 2: Có thể tính năng giữ chỉ từ trọng lượng neo không?

A2: Không. Trọng lượng neo là quan trọng, nhưng hiệu suất giữ cũng phụ thuộc vào loại đáy biển, tình trạng chôn hoặc đặt, phạm vi chuỗi, hướng tải, dòng chảy, sóng và chất lượng lắp đặt.Không được công bố công suất giữ đảm bảo trừ khi cơ sở tính toán hoặc thử nghiệm được xác nhận.

Q3: Những thông tin nào cần thiết trước khi báo giá?

A3: Xác nhận trọng lượng neo, kích thước tổng thể, đường kính mắt, chất lượng vật liệu, xử lý bề mặt, kích thước chuỗi và dây xích, số lượng, tình trạng đáy biển, yêu cầu giấy chứng nhận, đích giao hàng,và liệu kiểm tra bằng chứng hoặc kiểm tra nhân chứng lớp có cần thiết hay không.
