Xích thép tròn mắt dài DIN 763 | Xích đa dụng không hiệu chuẩn đã được kiểm tra
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn:: | DIN763; | Cấp:: | Lớp 40, U2, U1, v.v. |
|---|---|---|---|
| Đường kính chuỗi:: | 13mm đến 32mm | Độ dài mỗi lần chụp:: | tùy chỉnh |
| Sự thi công:: | Flash mông hàn, | Kiểu:: | Liên kết mở, Liên kết không có nghiên cứu; |
| Bài kiểm tra:: | Kiểm tra tải bằng chứng, Kiểm tra tải trọng phá vỡ, Kiểm tra đặc tính vật liệu, | Xử lý bề mặt:: | Mạ kẽm nhúng nóng, mạ kẽm điện, sơn chống ăn mòn; |
| Giấy chứng nhận phân loại:: | TUV, ABS, DNV, LR, RINA, BV, bất kỳ chứng chỉ kiểm tra nào khác của bên thứ ba và Chứng chỉ Nhà máy. | Lớp vật liệu:: | SUS 304, SUS 316, CM490, 20Mn2, Q235, Q195, |
| Làm nổi bật: | Chuỗi liên kết studless din 763,chuỗi liên kết studless tiêu chuẩn của Đức,chuỗi neo bằng thép không gỉ 32mm |
||
Mô tả sản phẩm

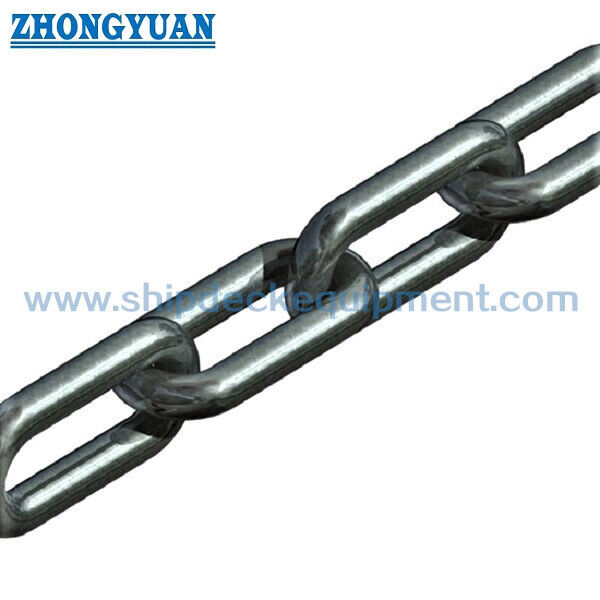

DIN 763 Long-Link Round Steel Chain.
Tổng quan sản phẩm
DIN 763 chuỗi thép tròn nối dài là một chuỗi thép được hàn, được thử nghiệm, không được hiệu chuẩn cho sử dụng kỹ thuật chung, nơi mở đường liên kết rõ ràng lớn hơn và số lượng liên kết thấp hơn mỗi mét là hữu ích.Đường dài cung cấp khoảng trống kết nối thực tế và định tuyến linh hoạt, trong khi hình học không được hiệu chỉnh có nghĩa là nó không nên được chọn cho bánh xe túi, ổ dây chuyền hiệu chỉnh hoặc hệ thống nâng đòi hỏi độ cao phù hợp và các loại dây chuyền nâng được chứng nhận.
Đối với cung cấp hàng hải, chuỗi có thể được xem xét cho việc bảo mật chung, rào cản an toàn, giữ thiết bị và các nhiệm vụ không nâng khác, tùy thuộc vào vật liệu, bảo vệ chống ăn mòn, cơ sở thử nghiệm,và chấp nhận dự ánNó không nên được mô tả là một chuỗi neo được phê duyệt theo lớp, chuỗi neo chính, chuỗi neo phao hoặc chuỗi nâng trừ khi tiêu chuẩn sản phẩm, tải thiết kế, thử nghiệm,và phạm vi phê duyệt được xác nhận riêng biệt.
Thông số kỹ thuật nhanh
- Cơ sở tiêu chuẩn: DIN 763:1990-12 → tên chính thức cho các chuỗi thép tròn liên kết dài, không được hiệu chuẩn.
- Cấu hình: Chuỗi liên kết tròn mở, không có đinh, hàn → đường dài bên trong cung cấp khoảng trống kết nối và giảm số lượng các liên kết mỗi mét.
- DIN được công bố phạm vi danh nghĩa: 4 ′′ 16 mm trong ấn bản 1990 → các kích thước được cung cấp bên ngoài phạm vi này nên được coi là mẫu DIN 763 / kích thước tùy chỉnh cho đến khi xác nhận sự phù hợp.
- Kích thước lựa chọn chính: đường kính danh nghĩa d, chiều rộng bên trong t, chiều rộng bên ngoài b2 và khối lượng mỗi mét → kiểm tra so với kích thước kết nối, khoảng trống và chiều dài chuỗi cần thiết.
- Phương pháp sản xuất: Xây dựng liên kết hàn flash-butt → sự nhất quán hàn, hình học liên kết và kiểm tra chứng minh là các điểm kiểm soát chất lượng quan trọng.
- Các tùy chọn vật liệu: thép cacbon-mangan hoặc thép không gỉ tùy theo đơn đặt hàng → Q195, Q235, CM490, 20Mn2, SUS 304 và SUS 316 được liệt kê trong dữ liệu được cung cấp;Sự tương đương cấp độ chính xác cần xác nhận.
- Điều trị bề mặt: Màu sắc tự nhiên, sơn, điện kẽm hoặc kẽm nóng → chọn theo các yêu cầu về độ ăn mòn và kích thước.
- Thuật ngữ tải: Trọng lượng làm việc, tải thử nghiệm và tải phá vỡ là các giá trị được cung cấp riêng biệt → chúng không được chuyển đổi thành một lớp WLL nâng hoặc chuỗi neo mà không có cơ sở được phê duyệt.
Các thông số kỹ thuật chính
| Kích thước chuỗi | Chiều dài bên trong | Chiều rộng bên ngoài | Trọng lượng làm việc | Trọng lượng thử | Bẻ gãy tải | Trọng lượng mỗi mét | |||
| mm | 土mm | mm | 土 mm | mm | 土mm | kg | N | N | kg |
| 2 | 0.5 | 22 | 1 | 8 | 0.4 | 25 | 800 | 1250 | 0.06 |
| 2.5 | 24 | 1.1 | 10 | 0.5 | 40 | 800 | 2000 | 0.1 | |
| 3 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15 | |
| 3.5 | 28 | 1.3 | 14 | 0.7 | 80 | 1540 | 3850 | 0.2 | |
| 4 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27 | |
| 4.5 | 34 | 1.7 | 18 | 0.9 | 128 | 2500 | 6300 | 0.35 | |
| 5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43 | |
| 5.5 | 38.5 | 1.8 | 22 | 1.1 | 195 | 3800 | 9500 | 0.52 | |
| 6 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63 | |
| 7 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86 | |
| 8 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1 | |
| 8.5 | 56 | 2.8 | 34 | 1.7 | 460 | 9000 | 22500 | 1.25 | |
| 9 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41 | |
| 10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75 |
| 11 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11 | |
| 12 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55 | |
| 13 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95 | |
| 16 | 100 | 5 | 64 | 32 | 1600 | 33000 | 100000 | 4.45 | |
| 18 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65 | |
| 19 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25 | |
| 20 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7 | |
| 22 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55 | |
| 25 | 140 | 6.6 | 85 | 4.2 | 4090 | 81700 | 245000 | 10.9 | |
| 28 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9 | |
| 32 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2 | |
Hướng dẫn lựa chọn và điều tra
Bước 1: Xác nhận nhiệm vụ thực tế và liệu chuỗi sử dụng chung DIN 763 có chấp nhận được hay không.hoặc chức năng không nâng khác.
Bước 2: Xác nhận đường kính danh nghĩa d, đường nét bên trong t, chiều rộng bên ngoài b2, tổng chiều dài hoặc chiều dài mỗi lần chụp, bố trí kết nối cuối, kích thước kết nối và độ khoan dung kích thước cần thiết.
Bước 3: Xác nhận chất lượng vật liệu, tính chất cơ học cần thiết, điều kiện xử lý nhiệt và liệu mỗi kích thước được đặt hàng có phải tuân thủ DIN 763 hoặc có thể được cung cấp dưới dạng mô hình / kích thước tùy chỉnh DIN 763 hay không.
Bước 4: Xác nhận tình trạng bề mặt và phơi nhiễm: màu sắc tự nhiên, sơn chống ăn mòn, điện kẽm, kẽm nóng hoặc thép không gỉ, bao gồm bất kỳ yêu cầu về độ dày lớp phủ nào.
Bước 5: Xác nhận phạm vi kiểm tra và tài liệu trước khi báo giá: giấy chứng nhận vật liệu, giấy chứng nhận thử nghiệm của nhà sản xuất, thử nghiệm kiểm tra tải, thử nghiệm tải phá vỡ, nhân chứng của bên thứ ba,hoặc phê duyệt liên quan đến lớp theo thỏa thuận.
Bước 6: Cung cấp số lượng, hình thức đóng gói, điểm đến giao hàng, thời gian giao hàng cần thiết, bản vẽ ứng dụng, chi tiết cuối chuỗi và ảnh tham khảo nếu có.
Cấu trúc
Vòng nối thép. Đường dài bên trong. Vòng nối mở không có đinh. Vòng nối hàn bằng đinh nhấp nháy. Hình học không chuẩn.
Phương pháp hàn, thử nghiệm và lợi thế về chất lượng
- Địa hình liên kết dài cung cấp một lỗ mở rộng hơn cho các dây xích, móc, kết nối và định tuyến so với chuỗi liên kết ngắn tương đương, tùy thuộc vào xác minh kết nối.
- Đồng hàn flash-butt tạo thành một liên kết hàn liên tục; kiểm soát sản xuất nên tập trung vào sự xáo trộn của hàn, tình trạng vùng bị ảnh hưởng bởi nhiệt, hình dạng liên kết và loại bỏ các cạnh sắc nét có hại.
- Kiểm tra kích thước của d, t và b2 hỗ trợ khả năng tương thích của đầu nối và khối lượng nhất quán mỗi mét, đồng thời thừa nhận rằng DIN 763 là một tiêu chuẩn chuỗi không được hiệu chỉnh.
- Xét nghiệm tải cố định và tải phá vỡ có thể được sắp xếp theo kế hoạch thử nghiệm đã thỏa thuận; tần suất thử nghiệm, cơ sở mẫu, tiêu chí chấp nhận và phạm vi nhân chứng nên được nêu trong đơn đặt hàng.
- Việc lựa chọn vật liệu và xử lý nhiệt nên phù hợp với các tính chất cơ học cần thiết.và các biến thể thép không gỉ không nên chia sẻ một bảng tải chưa được xác minh.
- Sản phẩm có thể được sử dụng để làm sạch và làm sạch các lớp vỏ.
- Nhận dạng lô, khả năng truy xuất nguồn gốc vật liệu và hồ sơ thử nghiệm có thể được bao gồm theo phạm vi tài liệu đã thỏa thuận thay vì giả định là giao hàng tiêu chuẩn.
Các thuộc tính tùy chỉnh
- Tiêu chuẩn: DIN 763:1990-12 → được thử nghiệm, không hiệu chuẩn, chuỗi thép tròn liên kết dài cho sử dụng kỹ thuật chung.
- Tình trạng tiêu chuẩn: Phiên bản 1990 được liệt kê là hiện tại bởi DIN Media → DIN 763:2026-03 là một dự thảo và không nên được trích dẫn là tiêu chuẩn được công bố cuối cùng.
- Loại: Mạng lưới mở, không đệm, dây chuyền nối dài → không có đệm được gắn bên trong nối.
- Độ kính danh nghĩa: 416 mm trong phạm vi tiêu chuẩn được công bố năm 1990 → phạm vi nhà cung cấp 232 mm yêu cầu xác nhận kích thước theo kích thước.
- Vật liệu: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 được liệt kê trong dữ liệu cung cấp → thông số kỹ thuật tương đương chính xác và tính chất cơ học phải được xác nhận.
- Điều trị nhiệt: Theo các tính chất vật liệu và mục tiêu → chu kỳ điều trị nhiệt và giá trị chấp nhận phải được nêu cho các loại cường độ cao hơn.
- Điều trị bề mặt: Sơn / điện galvanized / nóng đắm galvanized / kết thúc không gỉ → chọn theo đặc điểm của phơi sáng và lớp phủ.
- Kiểm tra: Kiểm tra vật liệu / thử nghiệm tải trọng bằng chứng / thử nghiệm tải trọng phá vỡ theo phạm vi quy định → cơ sở thử nghiệm và tần suất lấy mẫu phải được xác nhận.
- Hạn chế sử dụng: Chuỗi không nâng dùng chung → không được quảng bá là chuỗi nâng, chuỗi neo được chứng nhận hoặc chuỗi mooring được phê duyệt theo lớp mà không có phê duyệt riêng.
Làm thế nào nó hoạt động
Retaining or connecting force enters through the end fitting → Rounded links articulate and transmit tensile force through the welded chain → Long pitch provides connector and routing clearance → Agreed testing verifies the supplied batch → Surface protection is selected for the operating environment
Ứng dụng
General marine securing | Deck safety chains and barriers | Equipment restraint | Industrial and agricultural general-purpose chain | Non-lifting static chain assemblies | Customized chain lengths for approved project duties
Chứng chỉ và lợi thế
Kiểm tra và tài liệu có thể được sắp xếp theo yêu cầu của dự án, khả năng truy xuất nguồn gốc vật liệu, kế hoạch thử nghiệm đã đồng ý và thủ tục phê duyệt.Không nên giả định giấy chứng nhận lớp hoặc bên thứ ba trừ khi nó được bao gồm trong báo giá và đơn đặt hàng..
Các tùy chọn chứng nhận / kiểm tra, tùy thuộc vào xác nhận trước: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, kiểm tra của bên thứ ba và Chứng chỉ thử nghiệm của nhà sản xuất.

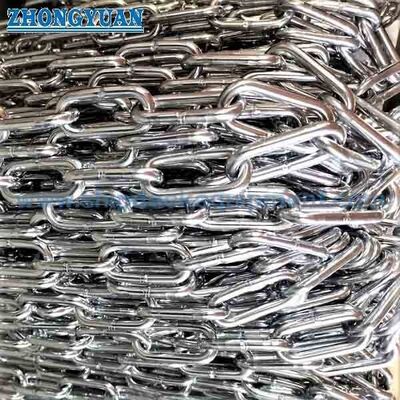

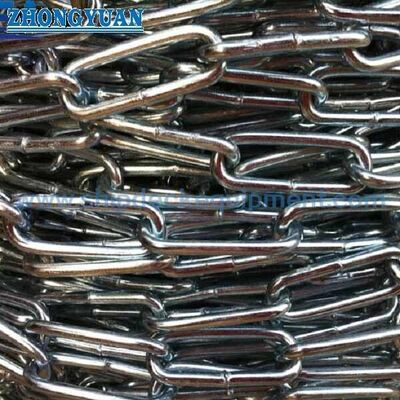

Hình vẽ & Ảnh
Câu hỏi thường gặp
Q1: DIN 763 chuỗi liên kết dài có phù hợp để nâng không?
A1: Nó không nên được lựa chọn như một chuỗi nâng trên không chỉ vì tải trọng làm việc, thử nghiệm và phá vỡ được hiển thị.,đánh dấu, thử nghiệm và chứng nhận.
Q2: Có thể mô tả mọi kích thước từ 2 mm đến 32 mm theo DIN 763 không?
A2: Phạm vi DIN 763:1990-12 được công bố thường được xác định với đường kính danh nghĩa từ 4 mm đến 16 mm.Kích thước bên ngoài phạm vi đó nên được mô tả như mẫu DIN 763 hoặc chuỗi liên kết dài tùy chỉnh cho đến khi sự phù hợp về kích thước và cơ học được xác nhận bằng bản vẽ và tài liệu thử nghiệm áp dụng..
Q3: Những thông tin nào cần thiết để có một báo giá đáng tin cậy?
A3: Xác nhận ứng dụng, đường kính danh nghĩa, kích thước liên kết, tổng chiều dài hoặc chiều dài bắn, sắp xếp kết thúc liên kết, vật liệu, xử lý nhiệt, kết thúc bề mặt, cơ sở tải trọng làm việc / thử nghiệm / phá vỡ cần thiết,phạm vi kiểm tra, số lượng, đóng gói, điểm đến và thời gian giao hàng.
