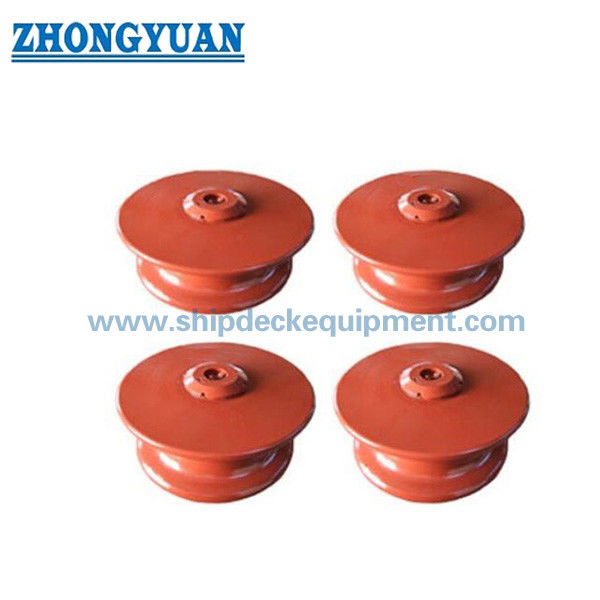

150 ≈ 450mm Marine Roller Fairlead với SWL & Safety Factor đã được xác minh cho tàu đậu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipment |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Tiêu chuẩn và tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | As per quotation |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị |
| Điều khoản thanh toán: | TT, L/C |
| Khả năng cung cấp: | Đáp ứng nhu cầu của khách hàng |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | GB/T 10105-88 | Kiểu: | Loại mở |
|---|---|---|---|
| Đường kính con lăn: | 150 ~ 450mm | Con lăn số: | Con lăn 2/3 |
| Trọng lượng cuộn: | 24,8 ~ 310kg | Nguyên vật liệu: | Thép nhẹ, Thép C-Mn, Thép không gỉ, Thép đúc, Gang dạng nốt |
| Xử lý bề mặt: | Bây cát đến S2,5 + một lớp mồi Epoxy Shop, mạ kẽm, đánh bóng, xử lý bề mặt tùy chỉnh có sẵn. | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, v.v. |
| Làm nổi bật: | Nút cuộn thủy sản bằng thép đúc |
||
Mô tả sản phẩm
150–450mm Cổ dê hàng hải có SWL đã được xác minh & Hệ số an toàn cho việc neo tàu
Tổng quan sản phẩm
Cổ dê hàng hải này được thiết kế như một thiết bị dẫn hướng chịu tải cho hệ thống neo tàu.
Không giống như các cổ dê thông thường, thiết bị này được thiết kế với Tải trọng làm việc an toàn (SWL) và hệ số an toàn đã được xác minh, đảm bảo hiệu suất đáng tin cậy dưới các lực neo thực tế.
Các con lăn thép đúc chất lượng cao, gia công chính xác và hệ thống bôi trơn tối ưu đảm bảo quay trơn tru và giảm mài mòn dây.
Thích hợp cho cả dây cáp thép và dây tổng hợp trong môi trường hàng hải khắc nghiệt.
Thông số kỹ thuật nhanh
- Đường kính con lăn: 150–450 mm → Xác định khả năng xử lý dây
- SWL: 254–1766 kN → Xác định tải trọng làm việc cho phép
- Hệ số an toàn: 1.35–2.09 → Chỉ ra biên độ an toàn kết cấu
- Loại con lăn: 2 / 3 Con lăn → Xác định khả năng dẫn hướng
- Chất liệu: Con lăn thép đúc + đế thép → Độ bền và độ bền
- Trục: Thép cường độ cao → Truyền tải
- Vòng bi: Ống lót đồng → Chống mài mòn
- Bôi trơn: Kênh dầu → Quay trơn tru
- Bề mặt: Sa2.5 + sơn lót → Bảo vệ chống ăn mòn
- Tiêu chuẩn: Hàng hải GB10105-88
Thông số kỹ thuật chính
| Đường kính con lăn. | Đường kính dây cáp phù hợp | Kích thước | Cân nặng | |||||||||
| Dây PP | Nylon |
Dây cáp thép (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Đường kính con lăn. | A | L | Đường kính dây phù hợp | |||||
| Dây PP | Dây Malila | Dây cáp thép ( G B 11 02 ) Độ bền kéo ( 155 kg f/mm2 ) |
SWL KN(tf) |
Hệ số an toàn | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Hướng dẫn lựa chọn
Bước 1 – Chọn đường kính con lăn → Dựa trên kích thước dây
Bước 2 – Xác nhận loại dây → Dây cáp thép hoặc dây tổng hợp
Bước 3 – Xác nhận SWL → Phải vượt quá tải trọng neo tối đa
Bước 4 – Kiểm tra hệ số an toàn → Cao hơn cho điều kiện động
Bước 5 – Chọn số lượng con lăn → Dựa trên góc dẫn hướng
Bước 6 – Xác nhận bôi trơn → Để có độ tin cậy lâu dài
Cấu trúc
Con lăn thép đúc | Đế thép | Trục | Ống lót đồng | Kênh bôi trơn
Thuộc tính tùy chỉnh
- SWL: 254–1766 kN → Dung lượng tải
- Hệ số an toàn: 1.35–2.09 → An toàn kết cấu
- Chất liệu: Thép đúc → Độ bền
- Trục: Cường độ cao → Truyền tải
- Vòng bi: Ống lót đồng → Độ bền
- Bôi trơn: Kênh dầu → Quay trơn tru
- Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận kiểm tra của nhà sản xuất
Hướng dẫn yêu cầu
Cung cấp đường kính dây, yêu cầu SWL, loại dây, số lượng con lăn và yêu cầu chứng nhận.
Cách hoạt động
Dây đi qua các con lăn quay giúp giảm ma sát và phân bổ tải trọng. SWL đảm bảo hoạt động an toàn dưới các tải trọng được xác định.
Ứng dụng
Hệ thống neo tàu | Dẫn hướng dây dưới tải trọng | Xử lý dây cáp thép
Chứng nhận & Ưu điểm
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; SWL đã được xác minh, giảm mài mòn dây, quay trơn tru, độ tin cậy kết cấu cao.
Bản vẽ & Ảnh

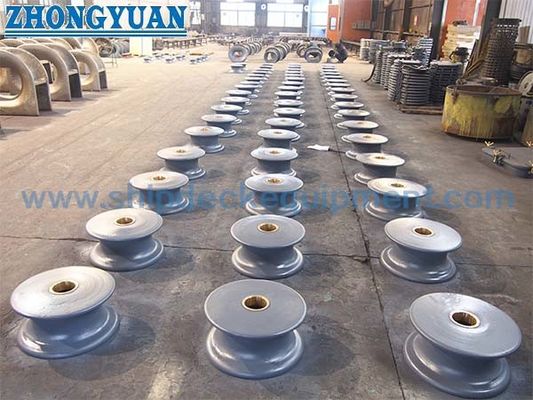

Bản vẽ GA | Ảnh sản phẩm
Đặt hàng
MOQ: 1 | Giao hàng: 30–60 ngày
Câu hỏi thường gặp
Q1: Làm thế nào để chọn SWL?
A: SWL phải cao hơn tải trọng neo tối đa.
Q2: Tại sao hệ số an toàn lại quan trọng?
A: Nó đảm bảo độ tin cậy dưới tải trọng động.
Q3: Tại sao lại sử dụng cổ dê con lăn?
A: Nó giảm mài mòn dây và cải thiện tuổi thọ.
