Chắn bùn cao su loại D cho tàu thuyền và bến cảng
Tổng quan sản phẩm

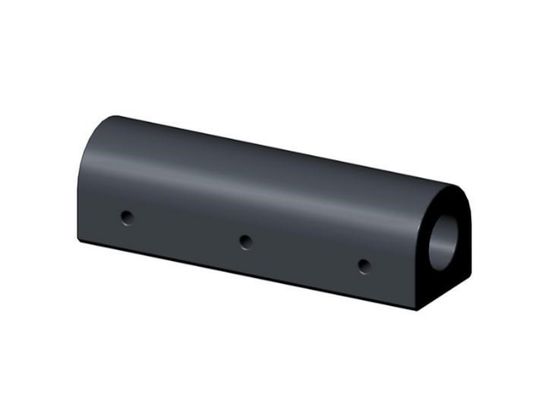

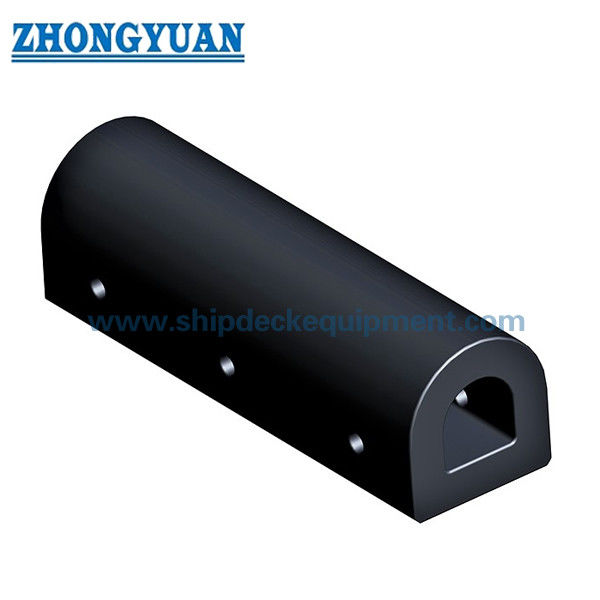

Chắn bùn cao su loại D cho tàu thuyền và bến cảng là một loại chắn bùn cao su đặc, nhỏ gọn, dùng để bảo vệ mạn tàu, khung bến và cầu cảng. Dòng sản phẩm này bao gồm các biến thể cấu hình DD và DC: cấu hình DD sử dụng mặt ngoài hình chữ D với lỗ bên trong hình chữ D, trong khi cấu hình DC sử dụng mặt ngoài hình chữ D với lỗ tròn ở giữa.
Phạm vi kích thước được cung cấp bao gồm các tiết diện danh nghĩa từ khoảng 125 đến 500 mm, với chiều dài tham chiếu theo danh mục là 1.000 mm và chiều dài lớn hơn theo yêu cầu dự án có thể được cung cấp theo thỏa thuận. Dòng sản phẩm DC được cung cấp cung cấp lực phản ứng và hấp thụ năng lượng ở độ nén thiết kế 40% cho các kích thước từ DC150 đến DC500.
Thông số kỹ thuật nhanh
- Dòng sản phẩm: Chắn bùn cao su đặc loại D
- Các cấu hình chính: Loại DD | Loại DC | Biến thể cấu hình đặc biệt DO-B
- Phạm vi chiều cao / chiều rộng tham chiếu theo danh mục: khoảng 125–500 mm cho cấu hình DD/DC
- Điểm hiệu suất công bố của DC: nén thiết kế 40%
- Phạm vi lực phản ứng công bố của DC: 82–273 kN trên 1.000 mm chiều dài tham chiếu
- Phạm vi năng lượng công bố của DC: 1.9–21.5 kJ trên 1.000 mm chiều dài tham chiếu
- Dung sai hiệu suất theo danh mục: ±10%
Cấu trúc & Cấu hình
DD: mặt ngoài hình chữ D với lỗ bên trong hình chữ D | DC: mặt ngoài hình chữ D với lỗ tròn ở giữa | DO-B: cấu hình đặc biệt hở một bên / dạng vòm được cung cấp dưới dạng biến thể kích thước riêng biệt trong dòng sản phẩm loại D rộng hơn.
Chắn bùn D và DC được coi là sản phẩm cao su đặc đúc và lưu hóa. Thuật ngữ quy trình quấn dây chung trước đây không được sử dụng cho dòng sản phẩm này.
Thông số kỹ thuật chính
DD / Cấu hình D – Kích thước tham chiếu được cung cấp
|
Loại |
H |
B |
L |
Lỗ |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| D125 × 125 × 1000 | 125 | 125 | 1000 | 3 | 300–400 | 100–150 | 32.5 | 45 | 20 |
| D150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37.5 | 60 | 25 |
| D200 × 150 × 1000 | 150 | 200 | 1000 | 3 | 300–400 | 100–150 | 38 | 60 | 25 |
| D200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 60 | 30 |
| D200 × 250 × 1000 | 250 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 60 | 30 |
| D250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62.5 | 65 | 32 |
| D300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 65 | 35 |
| D350 × 350 × 1000 | 350 | 300 | 1000 | 3 | 300–400 | 100–150 | 87.5 | 80 | 38 |
| D380 × 380 × 1000 | 380 | 380 | 1000 | 3 | 300–400 | 100–150 | 95 | 80 | 40 |
| D400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
| D500 × 500 × 1000 | 500 | 500 | 1000 | 3 | 300–400 | 100–150 | 125 | 90 | 45 |
Loại DD – Hiệu suất áp dụng ở độ nén 40%
Các giá trị hiệu suất DD sau đây được sử dụng làm tài liệu tham khảo danh mục trên trang web Zhongyuan sau khi kiểm tra chéo kỹ thuật từ nhiều nguồn và được người dùng phê duyệt. Các giá trị được nêu trên mỗi 1.000 mm chiều dài chắn bùn. Việc chấp nhận đơn hàng cuối cùng tuân theo đặc điểm kỹ thuật kiểm tra / nghiệm thu dự án đã được thỏa thuận.
|
Loại |
Độ nén thiết kế (%) |
Lực phản ứng (kN/m) |
Hấp thụ năng lượng (kJ/m) |
|---|---|---|---|
| DD150 × 1000 | 40 | 83.2 | 3.50 |
| DD200 × 1000 | 40 | 105.7 | 4.61 |
| DD250 × 1000 | 40 | 132.2 | 6.40 |
| DD300 × 1000 | 40 | 158.4 | 9.50 |
| DD350 × 1000 | 40 | 184.8 | 11.2 |
| DD400 × 1000 | 40 | 211.2 | 16.1 |
| DD500 × 1000 | 40 | 316.8 | 36.0 |
Loại DC – Hiệu suất công bố ở độ nén 40%
|
Loại |
Độ nén thiết kế (%) |
Lực phản ứng (kN) |
Hấp thụ năng lượng (kJ) |
Dung sai |
|---|---|---|---|---|
| DC150 × 1000 | 40 | 82 | 1.9 | ±10% |
| DC200 × 1000 | 40 | 109 | 3.4 | ±10% |
| DC250 × 1000 | 40 | 136 | 5.4 | ±10% |
| DC300 × 1000 | 40 | 165 | 7.7 | ±10% |
| DC350 × 1000 | 40 | 189 | 10.5 | ±10% |
| DC400 × 1000 | 40 | 218 | 14.0 | ±10% |
| DC500 × 1000 | 40 | 273 | 21.5 | ±10% |
Biến thể đặc biệt DO-B
|
Loại |
B |
B1 |
H |
d |
h |
C |
Q |
Chiều dài tối đa |
|---|---|---|---|---|---|---|---|---|
| DO-B 360 × 720 | 720 | 600 | 360 | 32 | 80 | 80 | 205 | ≤2600 |
Hướng dẫn lựa chọn & Yêu cầu
Bước 1 – Xác nhận cấu hình cần thiết: DD, DC hoặc DO-B theo hình học tàu / bến và yêu cầu thay thế.
Bước 2 – Xác nhận kích thước tiết diện và tổng chiều dài. Để lựa chọn dựa trên hiệu suất, chỉ sử dụng bảng DC 40% khi cấu hình và chiều dài đã chọn tương ứng với dòng sản phẩm được công bố.
Bước 3 – Cung cấp bản vẽ lắp đặt, bố trí lỗ cố định, vật liệu hỗ trợ và khoảng cách mép có sẵn.
Bước 4 – Nêu hướng tiếp xúc hoạt động, điều kiện mài mòn, chuyển động dự kiến của tàu và bất kỳ yêu cầu thay thế / hoán đổi nào.
Bước 5 – Xác nhận số lượng, tài liệu, phạm vi kiểm tra và điểm đến giao hàng.
Ưu điểm kỹ thuật chính
- Hình học cấu hình D nhỏ gọn phù hợp với độ sâu lắp đặt hạn chế và bố trí mạn tàu / khung bến.
- Các lựa chọn mở trung tâm DD và DC cho phép cùng một khái niệm cấu hình bên ngoài được kết hợp với các yêu cầu về độ cứng và lắp đặt khác nhau.
- Dòng DC được cung cấp cung cấp dữ liệu lực phản ứng và hấp thụ năng lượng ở 40% được lập bảng trực tiếp thay vì chỉ dựa vào các tuyên bố mô tả.
- Chiều dài cấu hình và bố trí cố định có thể được điều chỉnh cho phù hợp với cấu trúc hỗ trợ thực tế, tùy thuộc vào xác minh kỹ thuật.
Lắp đặt & Giao diện hệ thống
Chắn bùn loại D thường được cố định vào cấu trúc hỗ trợ bằng thép hoặc bê tông thông qua các phương pháp lắp bu lông hoặc theo yêu cầu dự án. Kích thước bu lông cuối cùng, khoảng cách lỗ, cấu trúc đỡ, khoảng cách mép và gia cố cục bộ phải phù hợp với cấu hình đã chọn, tải trọng dịch vụ và vật liệu hỗ trợ.
Kiểm tra & Tài liệu
Kiểm soát chất lượng cơ bản bao gồm kiểm tra trực quan, xác minh kích thước và thử nghiệm tính chất vật lý của cao su. Trường hợp bảng lực phản ứng / hấp thụ năng lượng định lượng là một phần của đặc điểm kỹ thuật sản phẩm đã thỏa thuận, thử nghiệm nén toàn bộ có thể được đưa vào ITP của dự án để xác minh hiệu suất được đảm bảo trong các điều kiện thử nghiệm được xác định.
Hướng dẫn Chắn bùn PIANC 2024 (MarCom WG211) được sử dụng làm tài liệu tham khảo kỹ thuật hiện tại cho các nguyên tắc thiết kế, sản xuất và thử nghiệm hệ thống chắn bùn. Phê duyệt loại, chứng nhận sản phẩm, giám sát của bên thứ ba và tài liệu phân loại chỉ được nêu khi phạm vi tương ứng đã được thỏa thuận và ghi lại.
Ứng dụng
Mạn tàu | bảo vệ mạn tàu kéo và tàu công tác | khung bến | bến nổi | mép cầu cảng | bảo vệ tàu du thuyền / tàu hộ tống | các dự án chắn bùn thay thế
Bản vẽ & Ảnh
Câu hỏi thường gặp
Hỏi 1: Sự khác biệt giữa chắn bùn DD và DC là gì? — Cả hai đều sử dụng mặt ngoài hình chữ D. DD sử dụng lỗ bên trong hình chữ D, trong khi DC sử dụng lỗ tròn ở giữa.
Hỏi 2: Hiệu suất DC 40% được liệt kê có thể áp dụng cho mọi biến thể loại D không? — Không. Chỉ sử dụng các giá trị được công bố cho dòng DC tương ứng trừ khi có xác minh hiệu suất riêng biệt.
Hỏi 3: Có thể cung cấp chiều dài tùy chỉnh không? — Chiều dài và bố trí cố định có thể được thảo luận cho dự án, nhưng hiệu suất và cố định cấu trúc cần được xác minh cho cấu hình cuối cùng.
