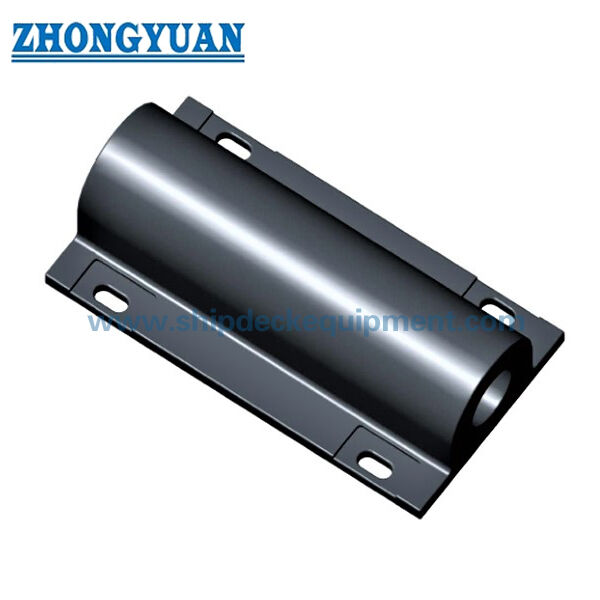

GD / Fender cao su loại cánh cho bến khung và bến cảng
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Kiểu: | GD | Áp dụng: | thiết bị đầu cuối khung |
|---|---|---|---|
| Chứng nhận: | CCS, BV, ABS and SGS | ||
| Làm nổi bật: | Chắn bùn cao su loại CCS GD,Chắn bùn cao su loại GD,Chắn bùn cao su GD cho bến tàu |
||
Mô tả sản phẩm
GD / Ốp cao su dạng cánh cho cầu tàu và bến cảng
Tổng quan sản phẩm
GD / Ốp cao su dạng cánh cho cầu tàu và bến cảng là loại ốp cao su đặc, cố định, được cung cấp với hai chiều cao tiết diện danh định là 280 và 300 mm, với chiều dài theo danh mục từ 1.000 đến 2.500 mm. Tiết diện này dành cho các ứng dụng cầu tàu khung và bến cảng, nơi yêu cầu một bề mặt lắp đặt tương đối rộng và bố trí cố định lặp lại.
Bảng hiệu suất được cung cấp hiển thị lực phản ứng và khả năng hấp thụ năng lượng ở mức nén thiết kế 50%. Đối với mỗi chiều cao tiết diện, lực phản ứng và năng lượng tăng tỷ lệ thuận với chiều dài theo danh mục, tạo cơ sở đơn giản để khớp không gian bến khả dụng với công suất ốp yêu cầu.
Thông số kỹ thuật nhanh
- Loại sản phẩm: Ốp cao su đặc dạng cánh GD
- Chiều cao tiết diện danh định: 280 mm | 300 mm
- Chiều dài đơn vị theo danh mục: 1.000 | 1.500 | 2.000 | 2.500 mm
- Điểm hiệu suất công bố: nén thiết kế 50%
- Phạm vi lực phản ứng: 371–1.102,5 kN trên dòng sản phẩm được cung cấp
- Phạm vi hấp thụ năng lượng: 14–44 kJ trên dòng sản phẩm được cung cấp
- Dung sai hiệu suất theo danh mục: ±10%
Cấu trúc & Cấu hình
Thân cao su dạng cánh | mặt sau rộng | nhiều vị trí cố định dọc theo chiều dài | lắp trực tiếp vào cấu trúc đỡ cầu tàu khung / bến | cung cấp các họ tiết diện H280 và H300.
Thông số kỹ thuật chính
Dòng sản phẩm được cung cấp – Kích thước chính
|
Loại |
H |
B |
b |
L |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
Hiệu suất công bố ở mức nén 50%
|
Loại |
Độ nén thiết kế (%) |
Lực phản ứng (kN) |
Khả năng hấp thụ năng lượng (kJ) |
Dung sai |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10% |
| GD280 × 1500 | 50 | 557 | 21 | ±10% |
| GD280 × 2000 | 50 | 742 | 28 | ±10% |
| GD280 × 2500 | 50 | 927,5 | 35 | ±10% |
| GD300 × 1000 | 50 | 441 | 17,6 | ±10% |
| GD300 × 1500 | 50 | 661,5 | 26,4 | ±10% |
| GD300 × 2000 | 50 | 882 | 35,2 | ±10% |
| GD300 × 2500 | 50 | 1102,5 | 44 | ±10% |
Hướng dẫn lựa chọn & Yêu cầu
Bước 1 – Xác nhận họ tiết diện yêu cầu: GD280 hoặc GD300 theo bản vẽ hiện có, độ sâu khả dụng và mục tiêu hiệu suất.
Bước 2 – Chọn chiều dài đơn vị từ 1.000 đến 2.500 mm bằng cách sử dụng giá trị lực phản ứng/năng lượng 50% đã công bố.
Bước 3 – Xác nhận biến thể kích thước chính xác, nơi bảng nguồn hiển thị các giá trị thay thế trong ngoặc cho các kích thước GD280 ban đầu.
Bước 4 – Cung cấp bản vẽ cầu tàu khung / cấu trúc bến, bố trí lỗ cố định, cấu trúc đỡ và môi trường ăn mòn để lựa chọn phần cứng.
Bước 5 – Xác nhận số lượng, yêu cầu kiểm tra / thử nghiệm, tài liệu và điểm giao hàng.
Ưu điểm kỹ thuật chính
- Hai chiều cao tiết diện tiêu chuẩn với bốn chiều dài theo danh mục cung cấp một ma trận lựa chọn nhỏ gọn.
- Giá trị lực phản ứng và năng lượng 50% đã công bố có tỷ lệ nhất quán với chiều dài ốp trong mỗi họ tiết diện.
- Tiết diện cánh rộng cung cấp giao diện lắp trực tiếp ổn định cho các bố trí cầu tàu khung và bến.
- Cấu trúc cao su một mảnh đơn giản làm giảm số lượng thành phần hệ thống so với các hệ thống ốp mặt trước.
Lắp đặt & Giao diện hệ thống
Ốp dạng cánh GD được cố định trực tiếp vào khung đỡ, cầu tàu hoặc cấu trúc bến. Bu lông cuối cùng, vòng đệm, tấm đỡ, khoảng cách mép và chi tiết đỡ cục bộ được chọn từ tải trọng dự án và vật liệu đỡ. Các giá trị kích thước thay thế được hiển thị trong nguồn GD280 được cung cấp phải được liên kết với bản vẽ đã được phê duyệt trước khi công bố lịch trình phần cứng cố định.
Kiểm tra & Tài liệu
Kiểm soát chất lượng cơ bản bao gồm kiểm tra trực quan, xác minh kích thước và thử nghiệm tính chất vật lý của cao su. Trường hợp bảng lực phản ứng / khả năng hấp thụ năng lượng định lượng là một phần của đặc tả sản phẩm đã thỏa thuận, thử nghiệm nén toàn diện có thể được đưa vào ITP của dự án để xác minh hiệu suất được đảm bảo trong các điều kiện thử nghiệm được xác định.
Hướng dẫn Ốp PIANC 2024 (MarCom WG211) được sử dụng làm tài liệu tham khảo kỹ thuật hiện tại cho các nguyên tắc thiết kế, sản xuất và thử nghiệm hệ thống ốp. Phê duyệt loại, chứng nhận sản phẩm, giám sát của bên thứ ba và tài liệu phân loại chỉ được nêu khi phạm vi tương ứng đã được thỏa thuận và ghi lại.
Ứng dụng
Cầu tàu khung | bến cảng | bảo vệ bờ kè | bảo vệ mạn tàu | cầu tàu nổi | lắp đặt ốp thay thế
Bản vẽ & Ảnh
Câu hỏi thường gặp
Hỏi 1: Giá trị 50% có nghĩa là gì? — Đó là điểm nén thiết kế được cung cấp, tại đó các giá trị lực phản ứng và khả năng hấp thụ năng lượng theo danh mục được nêu.
Hỏi 2: Nên so sánh GD280 và GD300 như thế nào? — So sánh độ sâu lắp đặt khả dụng, chiều dài đơn vị đã chọn, khả năng hấp thụ năng lượng yêu cầu và lực phản ứng cho phép bằng cách sử dụng bảng hiệu suất được cung cấp.
Hỏi 3: Các kích thước GD280 trong ngoặc có phải là một loại tiêu chuẩn thứ hai không? — Nguồn hiển thị các giá trị kích thước thay thế nhưng không xác định rõ ràng ánh xạ biến thể của chúng; sử dụng bản vẽ đã được phê duyệt trước khi công bố cấu hình cố định.
