Đúc Loại trục vít Thanh neo Thiết bị neo xích CB / T 178 Loại A Thiết bị neo tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn kỹ thuật: | CB/T 178-96 | Kiểu: | Vít loại A |
|---|---|---|---|
| Kích thước dây chuyền: | 22-66mm | Nguyên vật liệu: | Thép nhẹ, Thép C-Mn, Thép không gỉ, Thép đúc, Gang dạng nốt, Thép rèn |
| Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, Thép không gỉ được đánh bóng, có sẵn xử lý bề m | Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, v.v. |
| Làm nổi bật: | Dây xích neo 66mm,thiết bị neo tàu 66mm,thiết bị neo tàu loại cb / t 178 |
||
Mô tả sản phẩm

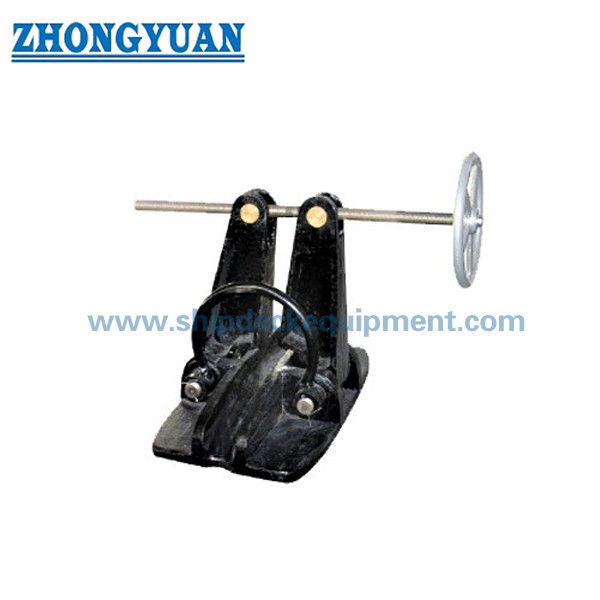

Loại vít Anchor Chain Stopper CB/T 178 loại A cho thuyền làm việc và tàu nhỏ
Tổng quan sản phẩm
CB / T 178-1996 Type A screw type anchor chain stopper là một thành phần neo gắn trên boong cho chuỗi neo U2 / Grade 2 từ 22 mm đến 66 mm.Cấu trúc kẹp được điều khiển bằng vít của nó đảm bảo chuỗi neo và chuyển lực chuỗi được giữ lại vào nền tảng nút thắt và cấu trúc sàn hỗ trợ, làm giảm tải trọng liên tục của chuỗi neo trên phanh và máy nâng dây cáp. Sản phẩm đặc biệt phù hợp với tàu làm việc nhỏ và vừa, tàu kéo, thuyền thuyền, tàu phục vụ,và tàu kỹ thuật mà kích thước chuỗi U2 được chọn và bố trí boong phù hợp với phạm vi loại A.
Đối với một giải pháp sàn neo hoàn chỉnh, nút thắt có thể được phối hợp với cuộn dẫn chuỗi hoặc cuộn cung / sàn, đường trung tâm cáp nâng cáp, ống Hawse hoặc túi neo,ống dây chuyền, và nền tảng boong. cuộn phù hợp hướng dẫn dây chuyền dẫn và độ cao;không được cho là nó sẽ làm tăng khả năng tải nút thắt trừ khi toàn bộ cấu trúc đã được thiết kế và phê duyệt đặc biệt. Đơn vị chuỗi cuối cùng, nền tảng, gia cố boong, hướng tải, lớp phủ, kiểm tra và phạm vi lớp nên được xác nhận từ sự sắp xếp neo tàu.
Thông số kỹ thuật nhanh
- Tiêu chuẩn và loại: CB/T 178-1996 Loại A vít / nút dây chuyền xoắn ốc → cấu hình tham chiếu cho U2 anchor-chain securing.
- Chuỗi neo có thể áp dụng: 22-66 mm U2 / Chỉ dây chuyền lớp 2 → Loại B hoặc thiết kế được phê duyệt khác được yêu cầu cho dây chuyền U3 hoặc kích thước lớn hơn.
- Cơ sở tải trọng tham chiếu: 80% tải trọng cắt dây chuyền neo U2 phù hợp → đây không phải là một sản phẩm SWL được khai báo và không nên được dán nhãn lại là SWL.
- Phương pháp hoạt động: cơ chế vít điều chỉnh bằng tay → mở và đóng cơ học tích cực mà không cần điện hoặc thủy lực.
- Lắp đặt: hàn trực tiếp lên boong hoặc gắn trên một cơ sở cụ thể cho dự án → chi tiết hàn, hướng tải và gia cố boong địa phương cần xác nhận bản vẽ.
- Thiết bị phù hợp: con lăn dẫn chuỗi / con lăn cung cấp như một lựa chọn phối hợp → Kích thước chuỗi, rãnh lăn, đường trung tâm và độ cao phải phù hợp với dây dẫn từ lưỡi liềm đến lưỡi liềm.
- Vật liệu và bảo vệ: các bộ phận thép đúc và thép carbon với bề mặt di chuyển được bảo vệ → chất lượng vật liệu cuối cùng, hệ thống lớp phủ, điểm bôi trơn và phạm vi chứng chỉ được xác nhận theo đơn đặt hàng.
Các thông số kỹ thuật chính
| Chuỗi neo Kích thước |
B | B1 | B2 | B3 | B4 | B5 | b | b1 | c | d | d1 | d2 | |
| 22~26 | 280 | 104 | 40 | 94 | 76 | 84 | 20 | 35 | 190 | T26 x 8/2 | 250 | 25 | |
| 28~32 | 310 | 118 | 45 | 114 | 92 | 90 | 25 | 40 | 210 | T28 X 8/2 | 320 | 26 | |
| 34-38 | 360 | 131 | 50 | 136 | 110 | 105 | 30 | 45 | 250 | T30 x 10/2 | 320 | 30 | |
| 10~44 | 420 | 152 | 55 | 160 | 128 | 120 | 35 | 50 | 290 | T32 x 10/2 | 400 | 34 | |
| 46~48 | 480 | 172 | 65 | 186 | 145 | 130 | 40 | 60 | 330 | T36 X 10/2 | 400 | 36 | |
| 52~58 | 550 | 192 | 75 | 211 | 166 | 150 | 45 | 75 | 380 | T40 x 10/2 | 400 | 40 | |
| 60-66 | 610 | 212 | 85 | 250 | 190 | 170 | 50 | 90 | 110 | T44 x 12/2 | 500 | 40 | |
| Chuỗi neo Kích thước |
H | H1 | H2 | H3 | h | L | L1 | L2 | R | R1 | r | r1 | Trọng lượng kg |
| 22~26 | 335 | 105 | 70 | 1 75 | 42 | 500 | 275 | 265 | 45 | 95 | 22 | 40 | 90 |
| 28 ~ 32 | 400 | 125 | 80 | 204 | Vậy | 550 | 330 | 320 | 50 | 105 | 28 | 50 | 122 |
| 34~38 | 455 | 135 | 90 | 235 | 60 | 600 | 375 | 365 | 55 | 125 | 33 | 55 | 163 |
| 40~ 44 | 515 | 150 | 100 | 271 | 70 | 670 | 430 | 415 | 65 | 145 | 37 | 65 | 238 |
| 46~48 | 585 | 175 | 115 | 307 | 80 | 770 | 480 | 165 | 75 | 165 | 42 | 75 | 353 |
| 52~58 | 680 | 200 | 130 | 360 | 90 | 970 | 565 | 545 | 85 | 190 | 46 | 85 | 518 |
| 60~66 | 775 | 225 | 150 | 410 | 105 | 1000 | 640 | 615 | 100 | 220 | 55 | 100 | 772 |
Hướng dẫn lựa chọn và điều tra
Bước 1: Xác nhận CB / T 178-1996 Loại A, U2 / Grade 2 đường kính chuỗi neo, cơ sở chứng chỉ chuỗi, và liệu tàu có phải là một dự án xây dựng mới, chuyển đổi hoặc thay thế.
Bước 2: Cung cấp sự sắp xếp neo cho thấy người nâng cáp dây chuyền neo, nút dây chuyền, cuộn dẫn đường dây chuyền hoặc cuộn cung, ống hawse / túi neo, ống dây chuyền và hướng khóa dây chuyền.
Bước 3: Khớp nút và con lăn hướng dẫn với cùng kích thước chuỗi, sau đó xác nhận đường trung tâm chuỗi, trục lăn, hình học tiếp xúc, độ cao, góc dẫn cho phép và không gian hoạt động rõ ràng.
Bước 4: Xác nhận hàn trực tiếp trên boong hoặc lắp đặt trên cơ sở, dấu chân nền tảng, hướng tải, chi tiết hàn, gia cố boong địa phương và truy cập để vận hành và bảo trì vít.
Bước 5: Xác nhận các loại vật liệu thành phần, Sa 2.5 thổi và nền hoặc hệ thống lớp phủ khác, chi tiết bảo vệ chống ăn mòn, yêu cầu bôi trơn,và bất kỳ tùy chọn không gỉ hoặc kẽm phải được phê duyệt kỹ thuật.
Bước 6: Đưa ra số lượng, loại tàu, yêu cầu của tổ chức phân loại, phạm vi chứng chỉ và nhân chứng, điểm đến giao hàng, thời gian giao hàng yêu cầu và bản vẽ dự án hoặc ảnh tham khảo.
Cấu trúc
Cast-steel base / body | Screw-operated clamping bar and operating parts | Anchor-chain seating and contact area | Deck-welded or base-mounted foundation | Lubricated moving parts | Project-matched chain guide roller interface | Protective coating system
Hệ thống neo, đúc và lợi thế kỹ thuật
- Cơ chế vít cung cấp sự kết nối cơ học được kiểm soát với liên kết chuỗi được chọn và cho phép nút thắt được mở hoặc bảo mật bằng tay mà không cần thiết phải có động cơ điều khiển.
- Một con lăn dẫn đường dây chuyền phù hợp đúng giữ cho dây chuyền dây chuyền thẳng hàng giữa bộ nâng cáp, nút thắt và sắp xếp hawse, giúp giảm tải bên, xoắn liên kết,và tác động địa phương do hình học kém.
- Nắp chuyển động lực chuỗi được giữ lại vào nền tảng và cấu trúc thân tàu hỗ trợ của nó; Do đó, các chi tiết gia cố sàn và hàn là một phần của thiết kế hệ thống neo,không chỉ cung cấp sản phẩm.
- Bề mặt thép đúc và các khu vực liên lạc chuỗi phải sạch sẽ và không có vết nứt, vết nứt hoặc khiếm khuyết ảnh hưởng đến độ bền.và chống ăn mòn.
- Bảy nhóm kích thước loại A cho phép lựa chọn trên chuỗi U2 22-66 mm trong khi vẫn duy trì sự sắp xếp chạy bằng vít nhất quán cho sàn neo tàu nhỏ và trung bình.
- Một đánh giá gói phối hợp có thể xác định sự không phù hợp giao diện trước khi sản xuất, bao gồm kích thước dây chuyền, rãnh cuộn, đường trung tâm của dây chuyền, dẫn hawse, chiều cao cơ sở, truy cập lắp đặt,và trình tự lớp phủ.
- Tùy chỉnh cụ thể cho dự án nên được giới hạn trong giao diện được phê duyệt, chiều cao nền tảng, lớp phủ và phạm vi phụ kiện;thay đổi ảnh hưởng đến đường tải tiêu chuẩn hoặc liên kết chuỗi đòi hỏi phải vẽ và xem xét lớp.
Các thuộc tính tùy chỉnh
- Tiêu chuẩn:CB/T 178-1996 cấu hình tham chiếu → xác nhận việc chấp nhận dự án và phiên bản cần thiết với xưởng đóng tàu, chủ sở hữu và xã hội phân loại.
- Nhóm sản phẩm:Thiết bị neo / nút dây chuyền neo → không phải là thiết bị gắn dây neo và không phải là sản phẩm nâng.
- Loại:Loại A vít / kiểu xoắn ốc → thiết bị an toàn chuỗi hoạt động bằng tay cho chuỗi neo U2.
- Kích thước chuỗi:22-66 mm trên bảy nhóm kích thước tiêu chuẩn → nêu đường kính chính xác của chuỗi trong câu hỏi.
- Thể loại chuỗi:Chuỗi U2 / Grade 2 → U3 nằm ngoài ứng dụng loại A được khai báo.
- Cơ sở tải:80% tải trọng cắt dây chuyền neo U2 phù hợp như tham chiếu → không chuyển đổi giá trị này thành SWL sản phẩm mà không có cơ sở tính toán và thử nghiệm được phê duyệt.
- Cài đặt:hàn trực tiếp trên boong hoặc lắp đặt trên nền tảng → nền tảng, hàn, gia cố boong và hướng tải phải được xác nhận bằng bản vẽ sắp xếp.
- Vật liệu:Thép đúc, thép carbon thông thường và thép carbon chất lượng được sử dụng cho các bộ phận khác nhau trong các tham chiếu kỹ thuật công khai → các loại chính xác và thay thế phải được xác nhận.
- Xử lý bề mặt:Sa 2.5 thổi + epoxy shop primer có sẵn cho các bề mặt không được chế biến thích hợp → sợi, chân, vòng bi và giao diện di chuyển cần được bảo vệ / bôi trơn.
- Cung cấp phù hợp:Vòng dẫn chuỗi, chuỗi neo, phụ kiện và hỗ trợ giao diện cầu neo có sẵn theo phạm vi báo giá → không bao gồm theo mặc định.
- Giấy chứng nhận:Tài liệu vật liệu, nhà sản xuất, kiểm tra hoặc lớp theo yêu cầu của dự án → tùy thuộc vào phạm vi kiểm tra và phê duyệt lớp được thống nhất.
Làm thế nào nó hoạt động
Anchor chain leaves the windlass → Matched guide roller controls chain lead and elevation → Screw mechanism secures the designated chain position → Retained force passes through the stopper foundation into the reinforced deck → Windlass is relieved from sustained chain pull → Moving parts are released, kiểm tra và bôi trơn
Ứng dụng
Small and medium workboats | Tugboats | Barges | Dredging support vessels | Service and utility vessels | Inland and coastal vessels | Engineering vessels | Newbuilding and anchor-deck retrofit packages
Chứng chỉ và lợi thế
Chứng chỉ và kiểm tra có thể được sắp xếp theo yêu cầu của dự án, phạm vi đặt hàng, khả năng truy xuất nguồn gốc vật liệu, yêu cầu thử nghiệm và thủ tục phê duyệt của xã hội phân loại.
Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.
Hình vẽ & Ảnh
Câu hỏi thường gặp
Q1: Có phải 80% tải trọng phá vỡ dây chuyền neo U2 được nêu là SWL của nút dây chuyền?
A1: Không. Đó là cơ sở tải trọng tham chiếu liên quan đến tải trọng phá vỡ của chuỗi neo U2 phù hợp. Nó không nên được xuất bản như là SWL sản phẩm.và các tiêu chí chấp nhận phải tuân theo các yêu cầu về đặc điểm kỹ thuật và lớp tàu.
Q2: Tại sao phải chọn nút khóa chuỗi loại A cùng với cuộn dẫn chuỗi?
A2: Nắp an toàn và giữ lại chuỗi, trong khi cuộn hướng dẫn kiểm soát đường dẫn chuỗi, độ cao và tiếp xúc địa phương khi chuỗi di chuyển giữa sự sắp xếp của cuộn dây và hawse.Sự lựa chọn phối hợp giúp tránh tải bên, ghế xích kém, không phù hợp với cuộn và xung đột chiều cao lắp đặt.
Q3: Những gì có thể được bao gồm trong một giải pháp sàn neo hoàn chỉnh?
A3: Giá báo giá có thể bao gồm các loại A nút, phù hợp chuỗi hướng dẫn cuộn hoặc cuộn bow, dây chuyền neo và phụ kiện, xem xét giao diện với windlass và hawse / chuỗi-đường ống sắp xếp, lớp phủ,tài liệuCác ranh giới cung cấp chính xác và phạm vi lớp phải được xác nhận trước khi báo giá.
