Bolted Dog-Type Anchor Chain Stopper cho chuỗi 1768 mm. JIS F 2002-Type, Cast Steel hoặc Ductile Iron

Chặn xích neo loại chốt bắt bu lông cho xích 17–68 mm | Loại JIS F 2002, Thép đúc hoặc Sắt dẻo

Tổng quan sản phẩm

Chặn xích neo loại chốt bắt bu lông này sử dụng khái niệm kích thước và bố trí rãnh của bộ nén cáp xích loại chốt JIS F 2002 cũ, trong khi thân có thể được cung cấp bằng thép đúc hoặc sắt dẻo thay vì vật liệu gang xám ban đầu. Thiết bị bao gồm một rãnh xích, chốt bản lề, chốt bản lề và chốt khóa, và được lắp đặt trên một nền móng đã chuẩn bị bằng bu lông thay vì hàn trực tiếp thân chặn vào kết cấu boong.

Nền móng bắt bu lông là một tính năng quan trọng đối với các dự án mà toàn bộ chặn có thể cần được tháo ra để kiểm tra, sửa chữa hoặc thay thế. Dòng kích thước được cung cấp bao gồm các kích thước danh nghĩa từ 19 đến 68 cho xích neo từ 17 đến 68 mm, với bố trí rãnh Loại A và Loại B được chọn theo yêu cầu đi qua ma ní nối / ma ní Kenter. Vì vật liệu thân được cung cấp đã thay đổi so với cơ sở vật liệu tiêu chuẩn ban đầu, cấp vật liệu cuối cùng, bu lông nền móng, sự phù hợp về kết cấu, cơ sở tải trọng, phạm vi kiểm tra và chấp nhận phải tuân theo bản vẽ và đặc điểm kỹ thuật dự án đã được phê duyệt.

Thông số kỹ thuật nhanh

• Lắp đặt: Gắn nền móng bằng bu lông → cho phép tháo toàn bộ chặn mà không cần cắt thân khỏi nền móng boong, tùy thuộc vào thiết kế bu lông và nền móng đã được phê duyệt.

• Cơ sở thiết kế: Hình học bộ nén cáp xích loại chốt JIS F 2002 → được sử dụng làm tài liệu tham khảo kích thước và bố trí cũ thay vì tuyên bố tuân thủ vật liệu không thay đổi.

• Tùy chọn vật liệu thân: Thép đúc hoặc sắt dẻo → cấp chính xác, đặc tính cơ học và chứng nhận vật liệu sẽ được xác nhận cho dự án.

• Phạm vi kích thước danh nghĩa: 19 đến 68 → tương ứng với đường kính xích neo áp dụng từ 17 đến 68 mm trong bảng kích thước được cung cấp.

• Bố trí loại: Loại A / Loại B → được chọn theo hướng yêu cầu của ma ní nối hoặc ma ní Kenter đi qua rãnh xích.

• Bố trí hoạt động: Chốt bản lề + chốt khóa → cung cấp khả năng hạn chế cơ học trực tiếp trên rãnh xích sau khi xích được định vị.

• Giao diện nền móng: Thân, bu lông, tấm nền móng và gia cố boong cục bộ tạo thành đường truyền tải trọng → tất cả phải được kiểm tra trên bản vẽ lắp đặt đã được phê duyệt.

• Khối lượng tham khảo: Giá trị thiết kế cũ ban đầu chỉ được giữ lại trong Tài liệu kỹ thuật tham khảo → khối lượng sản phẩm cuối cùng phải được tính toán lại / xác nhận cho thân thép đúc hoặc sắt dẻo đã chọn.

Thông số kỹ thuật chính

Kích thước cốt lõi và kích thước lắp đặt từ dòng kích thước loại JIS F 2002 được cung cấp. Kích thước tính bằng mm.

Hướng dẫn lựa chọn & Yêu cầu

• Bước 1: Xác nhận bố trí chốt bắt bu lông loại JIS F 2002, kích thước danh nghĩa 19 đến 68 và Loại A hoặc Loại B theo yêu cầu đi qua ma ní.

• Bước 2: Cung cấp đường kính xích neo, cấp xích nếu biết, chi tiết ma ní nối / ma ní Kenter, vị trí tâm xích và hướng ma ní yêu cầu đi qua rãnh.

• Bước 3: Xác nhận vật liệu thân: thép đúc hoặc sắt dẻo. Nêu rõ cấp vật liệu yêu cầu, yêu cầu về nhiệt độ thấp / va đập nếu có, cấp chứng nhận vật liệu và yêu cầu phê duyệt.

• Bước 4: Cung cấp bản vẽ nền móng đã được phê duyệt hiển thị mẫu lỗ bu lông, thông số kỹ thuật bu lông, tấm nền móng, gia cố boong, chiều cao lắp đặt, đường dẫn xích và khoảng hở vận hành.

• Bước 5: Xác nhận hệ thống sơn phủ, kiểm tra đúc, kiểm tra kích thước, yêu cầu NDT, khả năng truy xuất nguồn gốc vật liệu, tài liệu của nhà sản xuất và bất kỳ phạm vi giám sát của phân lớp / bên thứ ba nào.

• Bước 6: Cung cấp số lượng, loại tàu, mục đích đóng mới hoặc thay thế, vị trí lắp đặt, điểm giao hàng, thời gian giao hàng yêu cầu và ảnh thiết bị hiện có nếu có.

Cấu trúc

Thân / rãnh xích bằng thép đúc hoặc sắt dẻo | Chốt bản lề | Chốt bản lề | Chốt khóa | Vòng đệm | Chốt chẻ | Giao diện bu lông nền móng | Lớp sơn bảo vệ theo yêu cầu dự án

Ưu điểm về lắp đặt bằng bu lông, vật liệu & kỹ thuật

• Gắn nền móng bằng bu lông là đặc điểm kết cấu chính của thiết kế này và cho phép tháo toàn bộ chặn để sửa chữa hoặc thay thế tại xưởng, với điều kiện nền móng và mẫu bu lông vẫn phù hợp.

• Thép đúc có thể được chọn khi dự án yêu cầu thân đúc cứng hơn và kiểm tra / truy xuất nguồn gốc theo yêu cầu của dự án; cấp chính xác và tiêu chí chấp nhận phải được thỏa thuận trước khi sản xuất.

• Sắt dẻo có thể được chọn khi ưu tiên đúc gang dẻo; cấp chính xác, đặc tính cơ học và sự phù hợp khi sử dụng phải được xác nhận bởi đặc điểm kỹ thuật của dự án.

• Bố trí rãnh Loại A và Loại B phù hợp với các hướng đi qua ma ní nối / ma ní Kenter khác nhau và nên được chọn dựa trên kết nối xích thực tế chứ không chỉ dựa trên đường kính xích danh nghĩa.

• Rãnh tiếp xúc với xích, các cạnh của chốt và giao diện chốt phải không có gờ sắc nhọn có hại, các cạnh cục bộ sắc nhọn và sự cản trở lắp ráp có thể làm hỏng xích hoặc ngăn chặn việc khóa đúng cách.

• Bu lông nền móng, tấm nền móng, kết cấu boong và gia cố cục bộ là một phần của đường truyền tải trọng; do đó, việc lắp đặt bằng bu lông nên được xem xét như một giao diện kết cấu hoàn chỉnh.

• Việc thay đổi vật liệu thân không tự nó thiết lập một SWL, tải trọng thử nghiệm hoặc tải trọng phá vỡ mới. Bất kỳ xếp hạng tải trọng, xác minh thiết kế hoặc yêu cầu thử nghiệm nào cũng phải dựa trên thiết kế dự án đã được phê duyệt và tiêu chí chấp nhận.

Thuộc tính tùy chỉnh

• Cơ sở thiết kế: Hình học cũ loại JIS F 2002 → được giữ lại để tương thích kích thước và bố trí bắt bu lông; không được trình bày như tuân thủ vật liệu không thay đổi.

• Loại sản phẩm: Chặn xích neo loại chốt / bộ nén cáp xích → thiết bị gắn nền móng để cố định cơ học xích neo.

• Lắp đặt: Nền móng bắt bu lông → bố trí bu lông, tấm nền móng và gia cố boong phải được xác nhận từ bản vẽ đã được phê duyệt.

• Kích thước danh nghĩa: 19 / 22 / 25 / 28 / 32 / 36 / 40 / 44 / 48 / 52 / 56 / 60 / 64 / 68 → được chọn theo đường kính xích và bản vẽ lắp đặt.

• Loại: A hoặc B → được chọn theo hướng đi qua ma ní nối / ma ní Kenter.

• Vật liệu thân: Thép đúc hoặc sắt dẻo → cấp chính xác và yêu cầu về đặc tính cơ học phải được xác nhận trước khi sản xuất.

• Tình trạng vật liệu: Cập nhật vật liệu theo yêu cầu dự án → cơ sở vật liệu JIS F 2002 ban đầu không được sử dụng làm vật liệu thân được cung cấp.

• Xử lý bề mặt: Làm sạch bằng phun cát + sơn hàng hải theo yêu cầu dự án → hệ thống cuối cùng phải tuân theo vật liệu đã chọn và yêu cầu sơn của tàu / xưởng đóng tàu.

• Xếp hạng tải trọng: Sẽ được xác nhận → không được suy ra SWL, tải trọng thử nghiệm hoặc tải trọng phá vỡ từ kích thước xích danh nghĩa hoặc khối lượng tham khảo cũ.

• Yêu cầu chứng chỉ: Theo yêu cầu dự án → tài liệu của nhà sản xuất, vật liệu, NDT hoặc phân lớp tùy thuộc vào phạm vi kiểm tra đã thỏa thuận.

Cách hoạt động

Xích neo được căn chỉnh trong rãnh xích → Chốt bản lề được xoay ngang qua xích → Chốt khóa và các bộ phận giữ cố định chốt ở vị trí đóng → Chuyển động của xích được hạn chế cơ học thông qua thân chặn và nền móng bắt bu lông → Các bộ phận giữ được nhả ra và chốt được mở trước khi chuyển động của xích tiếp tục.

Ứng dụng

Thay thế chặn xích neo loại chốt bắt bu lông | Hệ thống neo được chỉ định trong bản vẽ | Các dự án nâng cấp yêu cầu thiết bị gắn nền móng có thể tháo rời | Ứng dụng đóng mới mà bố trí bắt bu lông loại JIS F 2002 được phê duyệt đặc biệt

Chứng nhận & Ưu điểm

Các chứng chỉ và tài liệu kiểm tra có thể được sắp xếp theo yêu cầu dự án, khả năng truy xuất nguồn gốc vật liệu đã thỏa thuận, phạm vi kiểm tra và quy trình phê duyệt của tổ chức phân lớp. Chúng không được bao gồm tự động trừ khi được nêu trong đơn đặt hàng.

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất.

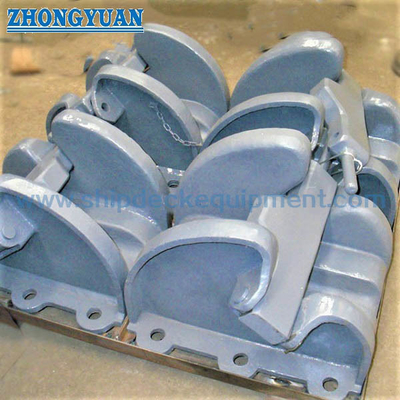

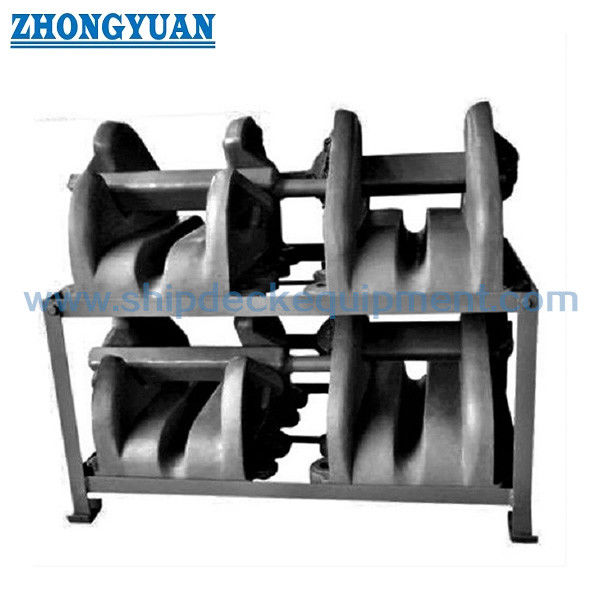

Bản vẽ & Ảnh

Câu hỏi thường gặp

Q1: Tính năng lắp đặt chính của chặn xích neo loại chốt này là gì?

A1: Thân được gắn vào nền móng đã chuẩn bị bằng bu lông thay vì hàn cố định vào boong. Điều này cho phép tháo toàn bộ thiết bị để kiểm tra, sửa chữa hoặc thay thế, tùy thuộc vào thiết kế nền móng và bu lông đã được phê duyệt.

Q2: Thân có thể được cung cấp bằng thép đúc hoặc sắt dẻo không?

A2: Có, như một bản cập nhật vật liệu theo yêu cầu dự án cho hình học loại JIS F 2002 cũ. Cấp chính xác, đặc tính cơ học, chất lượng đúc, tài liệu vật liệu và sự phù hợp về kết cấu phải được xác nhận trước khi sản xuất. Vật liệu đã sửa đổi không nên được mô tả là tuân thủ vật liệu JIS F 2002 không thay đổi.

Q3: Cần thông tin gì trước khi báo giá?

A3: Xác nhận kích thước danh nghĩa, đường kính xích, Loại A hoặc B, chi tiết ma ní, vật liệu thân, cấp vật liệu, mẫu bu lông nền móng, hỗ trợ boong, sơn phủ, phạm vi kiểm tra / chứng chỉ, số lượng và yêu cầu giao hàng. Cung cấp bản vẽ lắp đặt hoặc thay thế bất cứ khi nào có sẵn.

 giao hàng. Cung cấp bản vẽ nền móng với mẫu bu lông và hỗ trợ kết cấu.
