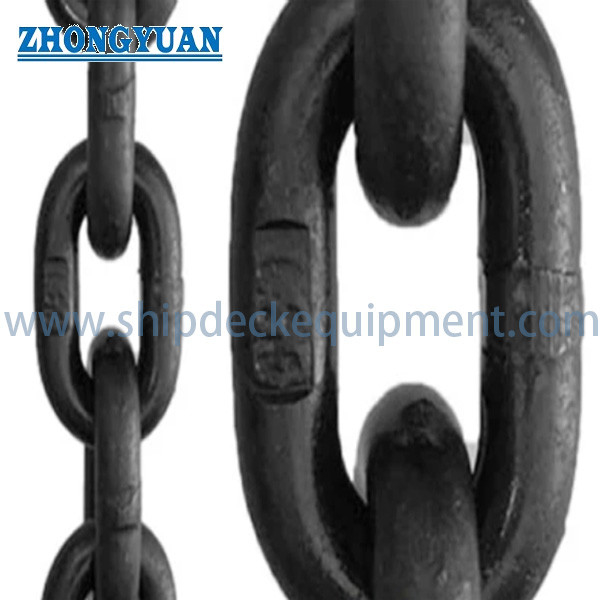

Chuỗi liên kết đường dài tiêu chuẩn của Anh. Chuỗi liên kết xoay cho các ứng dụng công nghiệp và hàng hải.

Chuỗi mắt xích dài tiêu chuẩn Anh | Chuỗi mắt xích cong cho ứng dụng công nghiệp & hàng hải

Tổng quan sản phẩm

Chuỗi mắt xích dài tiêu chuẩn Anh là chuỗi mắt xích cong được thiết kế cho các ứng dụng truyền động và vận chuyển công nghiệp. Nó được sản xuất với cấu trúc vòng xích nhỏ gọn với các mắt xích cong và thường được sử dụng trong máy dệt, máy đóng gói, thiết bị vận chuyển, máy nông nghiệp, thiết bị khai thác mỏ, xe điện, máy thực phẩm và thiết bị liên quan đến hàng hải.

Trang này tập trung vào dữ liệu chuỗi mắt xích dài tiêu chuẩn Anh được cung cấp. Chuỗi là sản phẩm chuỗi cơ khí / vận chuyển và không nên nhầm lẫn với chuỗi nâng, chuỗi neo, chuỗi neo đậu, hoặc chuỗi an toàn. Việc lựa chọn chuỗi cuối cùng nên xem xét bước xích, khả năng tương thích với bánh răng, môi trường hoạt động, tốc độ, bôi trơn, bảo vệ chống ăn mòn và độ bền cơ học cần thiết.

Các tài liệu tham khảo tiêu chuẩn công khai cho thấy kích thước và hiệu suất của chuỗi mắt xích cong được đề cập trong các tiêu chuẩn chuỗi công nghiệp, trong khi thông tin nhà cung cấp xác định dòng sản phẩm này là chuỗi mắt xích cong tương thích BS / ISO / DIN / JIS / GB. Phiên bản tiêu chuẩn áp dụng chính xác nên được xác nhận trước khi sản xuất. citeturn0search0turn0search2

Thông số kỹ thuật nhanh

• Loại sản phẩm: Chuỗi mắt xích dài tiêu chuẩn Anh → chuỗi mắt xích cong cho ứng dụng vận chuyển và truyền động cơ khí.
• Cấu trúc: Chuỗi hàn giáp mối với mắt xích cong → cấu trúc vòng xích nhỏ gọn theo dữ liệu được cung cấp.
• Chất liệu: Thép hợp kim và các vật liệu được chỉ định khác → cấp độ cuối cùng nên được xác nhận theo điều kiện hoạt động.
• Xử lý bề mặt: Mạ crôm hoặc xử lý theo yêu cầu của khách hàng → chọn theo môi trường ăn mòn và ứng dụng.
• Phạm vi bước xích: 3,20 mm đến 25,40 mm từ bảng được cung cấp → cơ sở lựa chọn để khớp chuỗi.
• Phạm vi tải phá vỡ: 400 kg đến 24300 kg từ dữ liệu được cung cấp → tham khảo độ bền cơ học, không phải tải trọng nâng.
• Phạm vi tải thử nghiệm: 200 kg đến 12150 kg từ dữ liệu được cung cấp → tham khảo thử nghiệm tại nhà máy.
• Dữ liệu trọng lượng: Trọng lượng tịnh trên 200 FT có sẵn trong các tham chiếu hoàn thiện B.F. và H.D.G.

Thông số kỹ thuật chính

Hướng dẫn lựa chọn & yêu cầu

Bước 1: Xác nhận loại chuỗi: chuỗi mắt xích cong, chuỗi bước xích dài, hoặc các dòng chuỗi khác theo yêu cầu thiết bị.

Bước 2: Xác nhận bước xích, chiều rộng chuỗi, khả năng tương thích với bánh răng, tốc độ hoạt động, điều kiện tải và môi trường lắp đặt.

Bước 3: Xác nhận cấp độ vật liệu, xử lý nhiệt, xử lý bề mặt, điều kiện ăn mòn và yêu cầu nhiệt độ.

Bước 4: Xác nhận ứng dụng là vận chuyển, truyền động, máy dệt, máy đóng gói, máy nông nghiệp, thiết bị khai thác mỏ, hay thiết bị hàng hải.

Bước 5: Xác nhận tải thử nghiệm yêu cầu, tải phá vỡ, tài liệu kiểm tra, yêu cầu lớp phủ, số lượng và điểm đến giao hàng.

Cấu trúc

Tấm mắt xích cong | Chốt | Ống lót | Khớp nối chuỗi hàn | Cấu trúc vòng xích nhỏ gọn | Lớp xử lý bề mặt

Ưu điểm kỹ thuật & ứng dụng

• Cấu trúc mắt xích cong cho phép bố trí chuỗi nhỏ gọn cho máy móc mà hình học chuỗi mắt xích thẳng tiêu chuẩn không phù hợp.
• Chuỗi được lựa chọn chủ yếu theo bước xích, kích thước, khả năng tương thích với bánh răng và độ bền cơ học thay vì theo thuật ngữ neo đậu hàng hải.
• Các tùy chọn xử lý bề mặt như mạ crôm hoặc hoàn thiện theo yêu cầu của khách hàng có thể cải thiện khả năng chống ăn mòn tùy thuộc vào môi trường làm việc.
• Bôi trơn, căn chỉnh, khớp bánh răng và bảo trì đúng cách là rất cần thiết cho tuổi thọ của chuỗi.
• Giá trị tải phá vỡ và tải thử nghiệm không nên được hiểu là tải trọng nâng nếu không có chứng nhận và phê duyệt ứng dụng cụ thể.
• Việc sử dụng cho hàng hải nên được xác nhận riêng vì sản phẩm này không thuộc cùng loại với chuỗi neo, chuỗi neo đậu hoặc chuỗi kéo.

Thuộc tính tùy chỉnh

• Loại chuỗi: Chuỗi mắt xích cong → cấu trúc chuỗi bước xích dài cho ứng dụng công nghiệp.
• Tiêu chuẩn: Chuỗi mắt xích dài tiêu chuẩn Anh → phiên bản tiêu chuẩn BS / ISO / DIN / JIS / GB chính xác cần được xác nhận.
• Chất liệu: Thép hợp kim, v.v. → cấp độ vật liệu và đặc tính cơ học chính xác cần được xác nhận.
• Xử lý bề mặt: Mạ crôm hoặc xử lý tùy chỉnh → chọn theo yêu cầu chống ăn mòn và mài mòn.
• Cấu trúc: Chuỗi hàn giáp mối → phương pháp sản xuất theo thông số kỹ thuật được cung cấp.
• Ứng dụng: Máy dệt, máy vận chuyển, máy đóng gói, máy thực phẩm, máy nông nghiệp, thiết bị khai thác mỏ, xe điện, thiết bị hàng hải → xác nhận nhiệm vụ thực tế trước khi lựa chọn.

Cách hoạt động

Chuỗi khớp với bánh răng hoặc hệ thống truyền động phù hợp → Mắt xích cong truyền chuyển động và lực → Khớp nối hàn và chốt chịu lực căng của chuỗi → Bôi trơn và căn chỉnh duy trì hiệu suất hoạt động

Ứng dụng

Máy dệt | Máy may mặc | Thiết bị vận chuyển | Máy đóng gói | Máy thực phẩm | Máy nông nghiệp | Thiết bị khai thác mỏ | Xe điện | Thiết bị hàng hải

Chứng nhận & Ưu điểm

Chứng chỉ và tài liệu kiểm tra có thể được sắp xếp theo yêu cầu dự án và thông số kỹ thuật của khách hàng.

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Giấy chứng nhận thử nghiệm của nhà sản xuất.

Bản vẽ & Ảnh

Câu hỏi thường gặp

Q1: Chuỗi này có phù hợp làm chuỗi nâng không?

A1: Không. Dữ liệu sản phẩm được cung cấp mô tả chuỗi mắt xích cong cho ứng dụng máy móc và vận chuyển. Nó không nên được sử dụng làm chuỗi nâng nếu không có chứng nhận và phê duyệt nâng cụ thể.

Q2: Làm thế nào để chọn đúng kích thước chuỗi?

A2: Xác nhận bước xích, kích thước chuỗi, khớp bánh răng, tốc độ hoạt động, điều kiện tải, môi trường và độ bền cơ học cần thiết.

Q3: Chuỗi này có thể được sử dụng cho các ứng dụng hàng hải không?

A3: Dữ liệu được cung cấp đề cập đến tàu thuyền và thiết bị hàng hải trong số các ứng dụng. Việc sử dụng thực tế cho hàng hải nên xác nhận bảo vệ chống ăn mòn, yêu cầu vật liệu và điều kiện hoạt động.
