Chuỗi mắt nối tiêu chuẩn Anh | Chuỗi thép hàn 3,2–25,4 mm

Chuỗi liên kết trung bình tiêu chuẩn của Anh.

Tổng quan sản phẩm

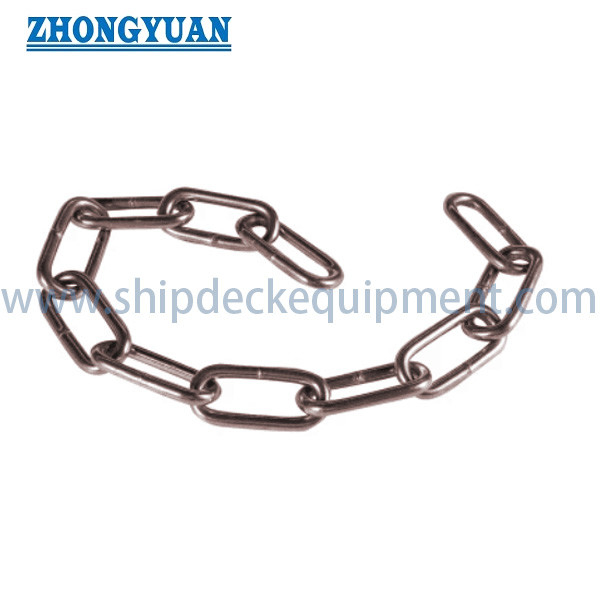

Chuỗi liên kết trung bình tiêu chuẩn của Anh là một chuỗi thép tròn hàn với tỷ lệ liên kết giữa các mẫu liên kết ngắn và liên kết dài thường được cung cấp cho sử dụng kỹ thuật chung.Phạm vi cung cấp bao gồm đường kính dây danh nghĩa từ 3.20 đến 25.40 mm, với kết thúc đen và tiêu chuẩn trọng lượng galvanized nóng.Địa hình liên kết trung bình cung cấp khoảng trống bên trong hơn so với chuỗi liên kết ngắn trong khi vẫn nhỏ gọn hơn mô hình liên kết dài.

Sản phẩm này nên được coi là một chuỗi nối hàn không được hiệu chỉnh, trừ khi một tiêu chuẩn chính xác, loại thép, lớp sản xuất, giới hạn tải trọng hoạt động,và chứng chỉ thử nghiệm được xác nhận trong thông số kỹ thuật mua hàngNó không phải là một dây chuyền vận chuyển liên kết cốc, dây chuyền nâng, dây chuyền sling, dây chuyền nâng được chuẩn, dây chuyền neo hoặc dây chuyền mooring được chứng nhận.Các số liệu tải thử và tải ngắt được cung cấp chỉ là dữ liệu cơ học tham chiếu và không được trình bày dưới dạng giới hạn tải làm việc..

Thông số kỹ thuật nhanh

• Hình thức sản phẩm: Chuỗi liên kết trung bình bằng thép tròn hàn → chuỗi sử dụng chung với độ cao trung bình và độ trống liên kết bên trong thực tế.
• Phạm vi đường kính danh nghĩa: 3,20 ∼ 25,40 mm (1/8 ∼ 1 inch) → bao gồm các kích thước tiện ích nhẹ thông qua chuỗi kỹ thuật chung lớn hơn.
• Kích thước liên kết được cung cấp: đường kính D, pitch L và chiều rộng bên ngoài W → giá trị chính cho kiểm tra không gian, đầu nối và thay thế.
• Trọng lượng thử nghiệm tham chiếu: 200 ≈ 12,150 kg theo quy định → trên cơ sở đơn vị và thủ tục thử nghiệm phải được xác nhận trước khi sử dụng theo hợp đồng.
• Trọng lượng phá vỡ tham chiếu: 400 ≈ 24,300 kg như được cung cấp → không có WLL, SWL, MWL hoặc sức nâng.
• Kết thúc bề mặt: Dữ liệu trọng lượng B.F. và H.D.G. → được giải thích là kết thúc màu đen và kẽm nóng, tùy thuộc vào xác nhận đơn đặt hàng.
• Cơ sở chiều dài cung cấp: trọng lượng ròng mỗi 200 ft (60,96 m) → hữu ích cho các tính toán cuộn, trống, vận chuyển hàng hóa và hàng tồn kho.
• Sử dụng dự định: kỹ thuật chung, giữ lại, nông nghiệp, rào cản và các nhiệm vụ tiện ích trên biển → ứng dụng nâng và hỗ trợ nhân viên được loại trừ trừ khi được chứng nhận riêng biệt.

Các thông số kỹ thuật chính

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận sản phẩm được yêu cầu là chuỗi hàn liên kết trung bình theo mẫu Anh và cung cấp bất kỳ số lượng tiêu chuẩn, bản vẽ, loại hoặc mẫu thay thế bắt buộc nào.

Bước 2: Chọn đường kính danh nghĩa D và xác nhận độ cao L, chiều rộng bên ngoài W, khoảng trống bên trong cần thiết, kích thước kết nối và tổng chiều dài chuỗi.

Bước 3: Mô tả nhiệm vụ thực tế, tải tĩnh hoặc động, phơi nhiễm môi trường và liệu dây chuyền có được sử dụng để giữ lại, trói, rào cản, nông nghiệp, tiện ích hàng hải,hoặc mục đích kỹ thuật chung khác.

Bước 4: Xác nhận loại thép, yêu cầu xử lý nhiệt, quy trình hàn, dung sai kích thước, kết thúc bề mặt và liệu chuỗi phải được hiệu chỉnh cho bánh xe hoặc cơ chế.

Bước 5: Xác định các tài liệu cần thiết: giấy chứng nhận vật liệu, báo cáo kích thước, giấy chứng nhận thử nghiệm lô, thử nghiệm phá vỡ, báo cáo lớp phủ, kiểm tra của bên thứ ba hoặc chứng kiến của người mua.

Bước 6: Cung cấp số lượng, chiều dài mỗi cuộn / gói / trống, bao bì, đánh dấu, điểm đến, thời gian giao hàng và hình ảnh hoặc bản vẽ của phụ kiện giao phối nếu có.

Xây dựng chuỗi

Vòng dây thép. Vòng dây thép. Vòng dây thép trung bình. Vòng hàn ở mỗi dây. Vùng hàn cắt nhanh khi được chỉ định.gói, trống, hoặc cung cấp cắt chiều dài

Các cân nhắc về sản xuất và kiểm soát chất lượng

• Đường kính dây hoặc thanh, độ cao và chiều rộng liên kết nên được kiểm soát cùng nhau vì phù hợp với kết nối và khối lượng chuỗi phụ thuộc vào cả ba chiều, chứ không chỉ là đường kính.
• Khối hàn là khu vực sản xuất quan trọng. Sự thâm nhập của hàn, loại bỏ flash, hồ sơ địa phương, nứt và tình trạng khu vực bị ảnh hưởng bởi nhiệt nên được bao gồm trong kiểm tra sản xuất.
• Nếu yêu cầu tải thử hoặc thử nghiệm, mức tải, tần suất lấy mẫu, hiệu chuẩn máy thử, tiêu chí kéo dài vĩnh viễn và văn bản giấy chứng nhận nên được thỏa thuận trước khi sản xuất.
• Các thử nghiệm phá vỡ là các thử nghiệm mẫu phá hủy. Một tải trọng phá vỡ được liệt kê không thiết lập giới hạn tải trọng làm việc mà không có tiêu chuẩn, lớp, yếu tố thiết kế, nhiệm vụ dự định và cơ sở thử nghiệm có thể truy xuất.
• Chuỗi liên kết trung bình không được hiệu chỉnh không nên được cho là chạy đúng trên bánh túi, bánh dây chuyền, người di dân hoặc cơ chế nâng; độ khoan và độ khoan phải phù hợp với thiết bị.
• Tăng lớp phủ có thể làm tăng khối lượng và làm giảm một chút kích thước rõ ràng,nên được xem xét cho các thiết bị gắn chặt.
• Các đầu cắt và các thành phần kết nối nên được chọn cho cùng một nhiệm vụ dự định và kích thước tương thích.

Dữ liệu tải và giới hạn sử dụng

• Các giá trị tải thử được cung cấp chính xác là một nửa các giá trị tải vỡ được liệt kê, nhưng chúng không thiết lập WLL, SWL, MWL hoặc yếu tố thiết kế mà không có tiêu chuẩn, lớp, nhiệm vụ được xác nhận,và cơ sở thử nghiệm.
• Trọng lượng cú sốc, tải bên, xoắn, nút thắt, mòn, ăn mòn, uốn cong trên bán kính nhỏ và các đầu nối không tương thích có thể làm giảm độ bền có thể sử dụng.
• Chuỗi này không được trình bày như là dây chuyền nâng, dây chuyền dây chuyền, dây chuyền nâng tải, dây chuyền chống ngã, dây chuyền hỗ trợ nhân viên hoặc thiết bị xử lý tải trên không.
• Đối với dây buộc hoặc hệ thống kiểm soát tải, hãy chỉ định dung lượng cho phép, các thiết bị kết nối cuối tương thích, thiết bị căng, tiêu chí kiểm tra và các quy tắc dự án hoặc vận chuyển áp dụng.

Tùy chọn kết thúc bề mặt

• Black Finish (B.F.): tự màu hoặc chuỗi hoàn thiện màu đen cho sử dụng khô hoặc bảo vệ chung → điều kiện chính xác của dầu, làm đen hoặc lớp phủ phải được xác nhận.
• Hot-Dip Galvanized (H.D.G.): chuỗi phủ kẽm để cải thiện khả năng chống ăn mòn khí quyển → tiêu chuẩn lớp phủ, yêu cầu lớp phủ tối thiểu, ngoại hình,và kiểm tra sau thép nên được xác định.
• Sơn, galvanized điện, hoặc đặc biệt mạ kết thúc: chỉ có sẵn khi thỏa thuận → xác định quy trình, độ dày lớp phủ, màu sắc, sự phù hợp với môi trường, và bảo vệ bao bì.

Các thuộc tính tùy chỉnh

• Tên sản phẩm: Chuỗi liên kết trung bình tiêu chuẩn Anh → tên thị trường chung; tiêu chuẩn chính xác vẫn chưa được xác nhận.
• Hình dạng chuỗi: Chuỗi dây chuyền vòng hàn → không phải là một chuỗi vận chuyển dây chuyền.
• Độ kính danh nghĩa: 3,20 ≈ 25,40 mm → chọn cùng với độ cao, chiều rộng, nhiệm vụ và hình học kết nối.
• Chuẩn đoán: Không được chuẩn đoán trừ khi có quy định khác → không tự động phù hợp với bánh răng, bánh xe túi hoặc thang máy.
• Vật liệu: Thép loại cần được xác nhận → thép cacbon là cơ sở chung; thép hợp kim đòi hỏi chất lượng và tính chất cơ học xác định.
• Kết thúc: B.F. / H.D.G. như các tùy chọn bảng chính → lớp phủ thay thế cần xác nhận riêng biệt.
• Chiều dài cung cấp: Chiều dài cắt, cuộn, gói hoặc trống → độ dung nạp chiều dài và yêu cầu đóng gói.

Ứng dụng

Thiết kế tổng quát hạn chế nông nghiệp và nông nghiệp tiện ích cổng, rào cảnvà hàng rào. Bảo vệ công nghiệp. Công trình xây dựng và xưởng sản xuất.

Kiểm tra & Tài liệu

Kiểm tra và tài liệu có thể được sắp xếp theo tiêu chuẩn xác nhận, lớp, lô, phạm vi thử nghiệm và yêu cầu lớp phủ.Báo cáo sơn, hoặc hồ sơ nhân chứng của bên thứ ba nên được chỉ định trước khi báo giá; chứng nhận phân loại không được giả định.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Sản phẩm này có phải là một chuỗi liên kết xoay?

A1: Không. Kích thước được cung cấp mô tả các liên kết tròn hàn với đường kính D, độ cao L và chiều rộng W. Cranked-link mill hoặc drag chain là chuỗi vận chuyển với hình học liên kết bên khớp khác nhau,các phụ kiện, và các yêu cầu về bánh răng.

Q2: Trọng lượng thử nghiệm hoặc tải trọng phá vỡ được liệt kê có thể được sử dụng làm công suất nâng không?

A2: Không. Bảng không cung cấp WLL, SWL, lớp nâng, yếu tố thiết kế, tiêu chuẩn chấp nhận hoặc các thành phần nâng tương thích.Một chuỗi nâng được chứng nhận riêng phù hợp với tiêu chuẩn chuỗi nâng áp dụng được yêu cầu cho các hoạt động nâng..

Q3: Những thông tin nào cần thiết để có một báo giá chính xác?

A3: Cung cấp đường kính, độ cao, chiều rộng, tổng số lượng, chiều dài mỗi gói, mục tiêu sử dụng, chất lượng vật liệu, kết thúc màu đen hoặc kẽm, phạm vi thử nghiệm và giấy chứng nhận, bao bì, đích, thời gian giao hàng,và mẫu tiêu chuẩn hoặc mẫu tham chiếu chính xác nếu cần thay thế.
