Chuỗi hàn nối ngắn tiêu chuẩn của Anh từ 3,2-25,4 mm.

Chuỗi hàn mắt ngắn tiêu chuẩn Anh 3,2-25,4 mm | Chuỗi mắt tròn đa dụng

Tổng quan sản phẩm

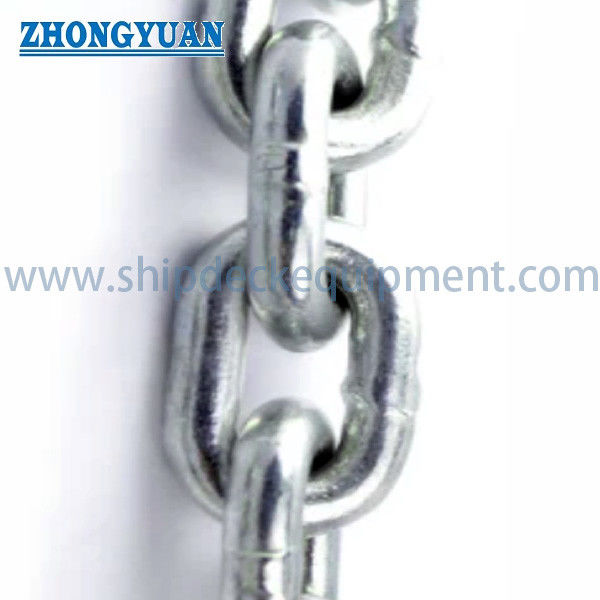

Chuỗi hàn mắt ngắn tiêu chuẩn Anh là loại chuỗi mắt tròn thép có kích thước nhỏ gọn, được cung cấp với các kích thước danh nghĩa từ 1/8 inch đến 1 inch (3,20-25,40 mm). Hệ thống kích thước được cung cấp sử dụng đường kính thanh D, chiều dài mắt xích L và chiều rộng mắt xích W, cùng với các giá trị Tải trọng thử nghiệm, Tải trọng đứt và khối lượng tham khảo riêng biệt. Sản phẩm này dành cho các ứng dụng kỹ thuật chung, công nghiệp, nông nghiệp và hàng hải không nâng hạ, nơi kích thước chuỗi, lớp hoàn thiện và cơ sở tải trọng được xác nhận cho dịch vụ thực tế.

Sản phẩm này là chuỗi mắt tròn hàn, không phải chuỗi truyền động mắt cong hoặc chuỗi con lăn tiêu chuẩn Anh. Dữ liệu được cung cấp không xác định cấp độ chuỗi, WLL/SWL, hệ số an toàn, số tiêu chuẩn Anh đã xác minh, xử lý nhiệt hoặc trạng thái chuỗi đã hiệu chuẩn. Các mục này, cùng với cấp thép, quy trình hàn, phương pháp thử nghiệm và phạm vi chứng chỉ, phải được xác nhận trước khi báo giá và sử dụng.

Thông số kỹ thuật nhanh

• Danh mục sản phẩm: Chuỗi mắt tròn thép hàn -> dạng mắt xích nhỏ gọn cho các bộ phận chuỗi đa dụng, khác với chuỗi con lăn, chuỗi bạc và chuỗi truyền động mắt cong.
• Phạm vi kích thước danh nghĩa: 1/8 đến 1 inch / D 3,20 đến 25,40 mm -> hỗ trợ lựa chọn theo đường kính thanh và kích thước chuỗi hiện có.
• Kích thước mắt xích chính: D, L và W -> xác nhận đường kính thanh, chiều dài mắt xích và chiều rộng mắt xích so với bộ phận ghép nối, mẫu hoặc bản vẽ đã phê duyệt.
• Tải trọng thử nghiệm được cung cấp: 200 đến 12.150 kg -> được giữ lại dưới dạng giá trị thử nghiệm riêng biệt; cơ sở đơn vị lực và quy trình thử nghiệm cần được xác nhận.
• Tải trọng đứt được cung cấp: 400 đến 24.300 kg -> không phải là WLL, MWL hoặc SWL và không phải là định mức nâng hạ.
• Khối lượng tham khảo: 11,40 đến 870 kg trên 200 ft cho B.F. và 11,74 đến 896 kg trên 200 ft cho H.D.G. -> hữu ích cho ước tính đóng gói, xử lý và vận chuyển.
• Cấu tạo hàn: Chuỗi hàn đối đầu flash được nêu trong dữ liệu được cung cấp -> quy trình hàn, xử lý nhiệt và tiêu chí chấp nhận cần được xác nhận.
• Tùy chọn bề mặt: B.F. / tham chiếu tự màu, mạ, mạ kẽm nhúng nóng hoặc sơn theo chỉ định -> mã hoàn thiện chính xác và môi trường ăn mòn phải được thỏa thuận trước khi đặt hàng.

Thông số kỹ thuật chính

Hướng dẫn lựa chọn & yêu cầu

Bước 1: Xác nhận rằng sản phẩm yêu cầu là chuỗi mắt tròn thép hàn kiểu Anh, và cung cấp số tiêu chuẩn chính xác, bản vẽ đã phê duyệt hoặc mẫu vật lý khi cần khả năng thay thế.

Bước 2: Xác nhận kích thước danh nghĩa, kích thước D / L / W, tổng chiều dài chuỗi mỗi đoạn, số lượng đoạn, dung sai chiều dài, cách bố trí mắt xích cuối và bất kỳ phụ kiện nào.

Bước 3: Nêu rõ dịch vụ thực tế, bao gồm sử dụng trong công nghiệp chung, hàng hải, nông nghiệp, cố định, rào chắn hoặc thiết bị OEM, cùng với các điều kiện tĩnh, động, va đập, mỏi và môi trường.

Bước 4: Xác nhận cơ sở tải trọng và hạn chế. Tải trọng thử nghiệm và Tải trọng đứt không phải là WLL/SWL; việc sử dụng để nâng hạ, cẩu, treo chuỗi, kéo, hỗ trợ nhân viên hoặc các mục đích quan trọng về an toàn khác yêu cầu một thông số kỹ thuật chuỗi nâng hạ được chứng nhận riêng biệt.

Bước 5: Xác nhận cấp thép, xử lý nhiệt, quy trình hàn, dung sai kích thước, xử lý bề mặt, độ dày lớp phủ, phơi nhiễm ăn mòn và nhiệt độ dịch vụ.

Bước 6: Xác nhận chứng chỉ vật liệu, chứng chỉ thử nghiệm lô, yêu cầu của bên thứ ba hoặc phân loại nếu có, đánh dấu, khả năng truy xuất nguồn gốc, đóng gói, số lượng, điểm đến và thời gian giao hàng yêu cầu.

Cấu trúc

Mắt xích thép tròn | Hình học mắt xích ngắn gọn | Khớp mắt xích hàn | Chuỗi linh hoạt lồng vào nhau | B.F. / tự màu hoặc lớp phủ được chỉ định | Cung cấp theo chiều dài cắt, cuộn, trống hoặc bó

Ưu điểm hàn, thử nghiệm & lựa chọn

• Hình học mắt xích ngắn cung cấp phạm vi mắt xích nhỏ gọn hơn so với chuỗi thương mại mắt trung bình và mắt dài, có thể hữu ích khi không gian lắp ráp và khớp mắt xích cần được kiểm soát.
• Chỉ lựa chọn theo đường kính danh nghĩa là không đủ; D, L và W nên được khớp với móc, xích, dẫn hướng, rãnh, mắt xích cuối hoặc mẫu thay thế.
• Chất lượng mối hàn nên được kiểm soát thông qua quy trình sản xuất, kiểm tra kích thước và kế hoạch thử nghiệm đã được thỏa thuận. "Hàn đối đầu flash" tự nó không phải là tiêu chí chấp nhận hoàn chỉnh.
• Tải trọng thử nghiệm và Tải trọng đứt vẫn là các giá trị riêng biệt. Tải trọng làm việc, hệ số thiết kế và điều kiện dịch vụ cho phép phải được thiết lập bởi kỹ sư chịu trách nhiệm hoặc tiêu chuẩn sản phẩm áp dụng.
• Xử lý bề mặt nên được lựa chọn cho môi trường thực tế. Mạ kẽm nhúng nóng làm thay đổi khối lượng hoàn thiện và có thể yêu cầu xác nhận độ dày lớp phủ và khoảng hở kích thước.
• Khối lượng tham khảo trên 200 ft hỗ trợ báo giá, đóng gói và lập kế hoạch vận chuyển; khối lượng vận chuyển cuối cùng nên dựa trên chiều dài cung cấp thực tế, lớp hoàn thiện và đóng gói.
• Chiều dài cắt, chiều dài liên tục, mắt xích cuối mở rộng hoặc đặc biệt, đánh dấu và đóng gói có thể được thảo luận tùy thuộc vào thông số kỹ thuật sản xuất đã được xác nhận.

Thuộc tính tùy chỉnh

• Danh mục sản phẩm: Chuỗi mắt tròn hàn đa dụng -> không phải là chuỗi con lăn, chuỗi bạc hoặc chuỗi truyền động mắt cong.
• Tên thị trường: Chuỗi mắt ngắn tiêu chuẩn Anh -> "mắt ngắn" là thuật ngữ sản phẩm ưa thích; "bước ngắn" chỉ có thể được giữ lại như một cụm từ tìm kiếm thứ cấp.
• Tham chiếu tiêu chuẩn: Kiểu tiêu chuẩn Anh, chỉ định chính xác cần được xác nhận -> không tuyên bố số BS cụ thể cho đến khi cấp độ, lớp, kích thước, dung sai, đánh dấu và thử nghiệm được xác minh.
• Kích thước danh nghĩa: 1/8 đến 1 inch / D 3,20-25,40 mm -> khớp D cùng với L và W.
• Vật liệu: Cấp thép cần được xác nhận -> từ "hợp kim" được cung cấp mâu thuẫn với các bảng thép cacbon / thép mềm thương mại tương đương.
• Cấu tạo: Cấu trúc hàn đối đầu flash được nêu trong dữ liệu được cung cấp -> quy trình hàn, xử lý nhiệt và phạm vi kiểm tra yêu cầu xác nhận.
• Dữ liệu tải trọng: Chỉ Tải trọng thử nghiệm và Tải trọng đứt -> không có WLL, SWL, MWL hoặc cấp nâng hạ được khai báo.
• Xử lý bề mặt: B.F. / tự màu tham chiếu, mạ điện, H.D.G. hoặc sơn -> mạ crôm nên được xác nhận là yêu cầu kỹ thuật cụ thể.
• Chiều dài cung cấp: Cần được xác nhận -> nêu chiều dài liên tục hoặc cắt, dung sai, mắt xích cuối, đóng gói và số lượng.
• Phạm vi chứng chỉ: Theo yêu cầu dự án -> phạm vi của nhà sản xuất, vật liệu, thử nghiệm lô, bên thứ ba hoặc phân loại phải được thỏa thuận trước khi báo giá.

Cách hoạt động

Lực dọc trục đi vào một mắt xích -> Tiếp xúc chịu lực truyền lực sang mắt xích liền kề -> Thân mắt xích tròn hàn chịu lực căng của chuỗi -> Lực tiếp tục truyền qua đường dẫn chuỗi lồng vào nhau -> Lớp hoàn thiện được chỉ định cung cấp bảo vệ bề mặt

Ứng dụng

Các bộ phận lắp ráp kỹ thuật chung | Dịch vụ hàng hải không nâng hạ | Thiết bị nông nghiệp | Hệ thống rào chắn và treo | Cố định vận tải theo thiết kế buộc dây đã phê duyệt | Phụ kiện xưởng và xây dựng | Các bộ phận lắp ráp chuỗi OEM

Chứng nhận & Ưu điểm

Việc kiểm tra và chứng nhận có thể được sắp xếp theo tiêu chuẩn sản phẩm đã được xác nhận, phạm vi thử nghiệm đã thỏa thuận, khả năng truy xuất nguồn gốc vật liệu và quy trình phê duyệt của tổ chức yêu cầu. Chứng nhận phân loại tùy thuộc vào tính ứng dụng của sản phẩm và xác nhận trước khi đặt hàng.

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ thử nghiệm của nhà sản xuất.

Bản vẽ & Ảnh

Câu hỏi thường gặp

Q1: Chuỗi này có thể dùng để nâng hạ hoặc cẩu trên cao không?

A1: Không dựa trên dữ liệu được cung cấp. Bảng cung cấp Tải trọng thử nghiệm và Tải trọng đứt nhưng không có WLL/SWL, cấp nâng hạ, hệ số thiết kế, đánh dấu hoặc tiêu chuẩn chuỗi nâng hạ đã xác minh. Coi sản phẩm là không dùng để nâng hạ trừ khi có thỏa thuận về thông số kỹ thuật chuỗi nâng hạ được chứng nhận riêng biệt.

Q2: Chuỗi hàn mắt ngắn tiêu chuẩn Anh có giống chuỗi con lăn tiêu chuẩn Anh không?

A2: Không. Sản phẩm này là chuỗi thép tròn hàn lồng vào nhau được xác định bởi D, L và W. Chuỗi con lăn hoặc chuỗi bạc tiêu chuẩn Anh sử dụng các tấm, chốt, bạc đạn / con lăn và bánh răng, với hệ thống kích thước và tải trọng khác nhau.

Q3: Cần thông tin gì để báo giá?

A3: Cung cấp tiêu chuẩn hoặc mẫu chính xác, kích thước danh nghĩa và D / L / W, chiều dài và số lượng yêu cầu, dịch vụ thực tế và cơ sở tải trọng, cấp thép, xử lý nhiệt, lớp hoàn thiện, yêu cầu chứng chỉ và thử nghiệm, đánh dấu, đóng gói, điểm đến giao hàng và thời gian giao hàng yêu cầu.
