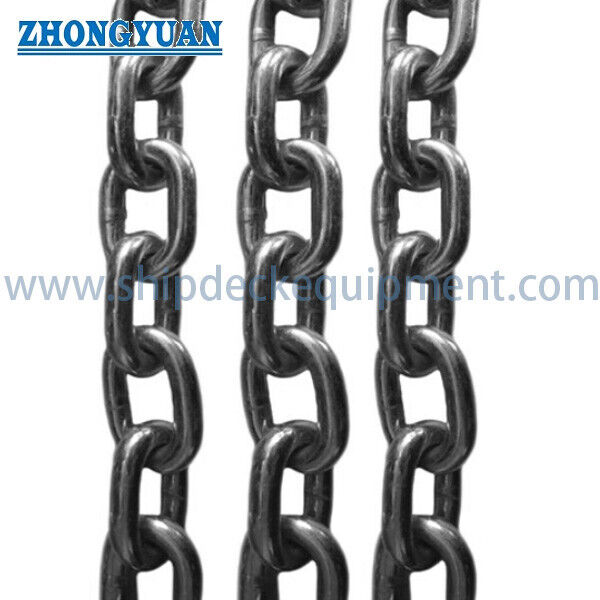

Chuỗi câu cá liên kết ngắn lớp 80 7-20 mm Xích lưới kéo bằng thép hợp kim được xử lý nhiệt

Chuỗi mắt ngắn Cấp 80 dùng cho câu cá | Chuỗi kéo lưới bằng thép hợp kim xử lý nhiệt 7-20 mm

Tổng quan sản phẩm

Chuỗi mắt ngắn Cấp 80 dùng cho câu cá là loại chuỗi thép hợp kim hàn nhỏ gọn, được cung cấp cho ngành đánh bắt cá thương mại và các bộ phận kéo lưới, nơi yêu cầu hình dạng mắt xích được kiểm soát, lực phá vỡ tối thiểu cao, khả năng chống mài mòn và kết nối đáng tin cậy với các thiết bị câu cá tương thích. Các kích thước được liệt kê sử dụng bước xích ngắn, khoảng ba lần đường kính thanh, giúp giữ cho chuỗi nhỏ gọn và giảm chuyển động mắt xích quá mức trong bố trí thiết bị câu cá.

Trang này bao gồm phạm vi đã được xác minh từ 7 × 21 mm đến 20 × 60 mm trong bảng thông số được cung cấp. Việc lựa chọn nên dựa trên đường kính chuỗi, bước xích, chiều rộng bên trong và bên ngoài, khối lượng trên mỗi mét, lực phá vỡ tối thiểu, chiều dài hoàn thiện yêu cầu, kết nối đầu cuối, nhiệm vụ câu cá và mức độ tiếp xúc với ăn mòn. Chuỗi câu cá Cấp 80 không nên được mô tả là chuỗi nâng, chuỗi neo hoặc chuỗi neo đậu được chứng nhận trừ khi một tiêu chuẩn áp dụng riêng, chương trình kiểm tra chịu tải, hệ thống đánh dấu và phạm vi chứng chỉ đã được thỏa thuận.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Chuỗi mắt ngắn hàn dùng cho câu cá → hình dạng chuỗi nhỏ gọn cho ngành đánh bắt cá thương mại và các bộ phận kéo lưới.
• Phạm vi kích thước được liệt kê: 7 × 21 đến 20 × 60 mm → sáu kích thước đã được xác minh với đường kính thanh danh nghĩa từ 7 đến 20 mm.
• Chất liệu: Thép hợp kim xử lý nhiệt → cấp vật liệu, thành phần hóa học, tình trạng xử lý nhiệt và phạm vi độ cứng cần được xác nhận.
• Lực phá vỡ tối thiểu: 53 đến 440 kN → giá trị lựa chọn theo lô cho chuỗi thẳng mới được thử nghiệm kéo trực tiếp; đây không phải là tải trọng sử dụng cho phép.
• Khối lượng trên mỗi mét: 1,09 đến 8,85 kg/m → hữu ích cho việc tính toán trọng lượng thiết bị, tải trọng xử lý, khối lượng vận chuyển và tổng số lượng chuỗi.
• Hình dạng mắt xích ngắn: Bước xích khoảng 3d → hỗ trợ định tuyến nhỏ gọn và tương thích với các loại khóa, xoay, vòng hoặc phụ kiện thiết bị câu cá được chỉ định.
• Hoàn thiện bề mặt: Trơn, đen, sơn hoặc lớp phủ được phê duyệt khác → cần xem xét mức độ tiếp xúc với biển, mài mòn, độ dày lớp phủ và độ khít kích thước.
• Cơ sở cung cấp: Chiều dài cắt, chiều dài liên tục, phụ kiện đầu cuối, đánh dấu, tài liệu kiểm tra và kiểm tra của bên thứ ba theo phạm vi đơn hàng đã xác nhận.

Thông số kỹ thuật chính

Hình dạng chuỗi & Độ khít kết nối

• Kích thước danh nghĩa được biểu thị bằng đường kính thanh d × bước xích p. Tất cả sáu kích thước được liệt kê đều sử dụng p = 3d, đây là hình dạng nhỏ gọn xác định được sử dụng trên trang này.
• Chiều rộng bên trong kiểm soát việc các loại khóa, vòng, xoay, móc, đầu nối hoặc các bộ phận thiết bị câu cá khác có thể lọt vào và khớp nối mà không bị kẹt hay không.
• Chiều rộng bên ngoài ảnh hưởng đến khoảng hở qua các bộ dẫn hướng, túi, hộp chuỗi, con lăn, thiết bị lưới và các thiết bị xung quanh khác.
• Các phụ kiện tương thích nên được lựa chọn dựa trên đường kính chốt thực tế, chiều rộng hàm, yêu cầu khớp nối và định mức tải trọng thay vì chỉ dựa trên đường kính chuỗi danh nghĩa.
• Chuỗi không được bị xoắn, chịu tải ngang qua mắt xích, uốn cong đột ngột trên bán kính không phù hợp, hoặc kết nối qua một phụ kiện quá nhỏ.
• Nếu chuỗi cần đi qua bánh xe túi, bánh răng dẫn động, bộ truyền động hiệu chuẩn hoặc bộ dẫn hướng đặc biệt, thì dung sai kích thước và yêu cầu hiệu chuẩn phải được xác nhận riêng.

Nhiệm vụ câu cá, Mài mòn & Tuổi thọ sử dụng

• Chuỗi câu cá thương mại phải chịu chuyển động lặp đi lặp lại, va đập, mài mòn, nước muối, tiếp xúc với boong tàu và nhiễm bẩn từ các hoạt động câu cá. Việc lựa chọn nên tính đến nhiệm vụ thực tế thay vì chỉ lực phá vỡ tối thiểu.
• Mắt xích ngắn cung cấp hình dạng chuỗi nhỏ gọn và tương đối ổn định, nhưng sự mài mòn có thể tập trung ở các vùng tiếp xúc giữa các mắt xích và tại các điểm kết nối với khóa, vòng, xoay hoặc phụ kiện lưới.
• Thiết kế nên tránh cọ xát liên tục trên các cạnh thép sắc nhọn, tải trọng sốc quá mức, xoắn nghiêm trọng và tải trọng không cân bằng giữa các nhánh chuỗi song song.
• Các khoảng thời gian kiểm tra nên phản ánh giờ hoạt động, chu kỳ đánh bắt, tiếp xúc với đáy biển, mức độ ăn mòn và tình trạng mài mòn quan sát được. Các mắt xích bị giãn dài, nứt, cong, ăn mòn sâu hoặc mài mòn cục bộ phải được loại bỏ khỏi sử dụng.
• Các tiêu chí ngừng sử dụng, mức độ giảm đường kính cho phép, giới hạn giãn dài và chính sách sửa chữa phải tuân theo quy trình thiết bị câu cá của người mua hoặc tiêu chuẩn sản phẩm đã thỏa thuận. Chuỗi hợp kim xử lý nhiệt bị hỏng không được hàn tại chỗ mà không có quy trình của nhà sản xuất được phê duyệt.
• Chuỗi bị mất trên biển có thể trở thành ngư cụ bị bỏ rơi. Chiều dài hoàn thiện, độ an toàn của kết nối, đánh dấu, kiểm tra và quy trình thu hồi phải được phối hợp với các phương pháp quản lý ngư cụ của người vận hành tàu.

Vật liệu, Hàn & Xử lý nhiệt

• Thanh thép hợp kim cung cấp nền tảng về độ bền và độ dẻo dai cho hiệu suất Cấp 80, nhưng yêu cầu về thành phần hóa học và độ sạch của thép chính xác phải được nêu trong đặc điểm kỹ thuật mua hàng.
• Mỗi mắt xích được tạo hình và hàn điện trước khi xử lý nhiệt cuối cùng trong sản xuất chuỗi Cấp 80 điển hình. Lộ trình quy trình thực tế và trình độ thiết bị phải được xác nhận với nhà cung cấp.
• Tôi luyện và ram thường được sử dụng cho chuỗi hợp kim Cấp 80 để đạt được sự cân bằng cần thiết về độ bền, độ dẻo dai, độ bền kéo và khả năng chống mài mòn.
• Chất lượng vùng hàn là rất quan trọng vì mối hàn mắt xích tạo thành một phần của đường dẫn tải trọng kéo trực tiếp. Kiểm soát quy trình, kiểm tra trực quan, kiểm tra kích thước và thử nghiệm cơ học phải bao gồm cả vật liệu cơ bản và mắt xích đã hàn.
• Thuật ngữ "chịu nhiệt" không nên được sử dụng như một tuyên bố dịch vụ chung. Nhiệt độ hoạt động tối đa và tối thiểu và bất kỳ sự giảm tải nào sau khi tiếp xúc với nhiệt đều cần được xác nhận theo tiêu chuẩn sản phẩm hiện hành.
• Gia nhiệt tại chỗ, cắt bằng lửa, hàn không kiểm soát hoặc làm thẳng nóng có thể làm thay đổi các đặc tính đã xử lý nhiệt và không được thực hiện nếu không có sự chấp thuận kỹ thuật bằng văn bản.

Hoàn thiện bề mặt để sử dụng trong ngành câu cá biển

• Chuỗi trơn hoặc đánh bóng giữ nguyên kích thước mắt xích ban đầu nhưng cung cấp khả năng chống ăn mòn hạn chế và do đó yêu cầu bảo quản, bảo trì và kiểm tra phù hợp.
• Lớp hoàn thiện đen hoặc sơn cung cấp sự bảo vệ tạm thời kinh tế và nhận dạng trực quan dễ dàng, mặc dù sự mài mòn tại các điểm tiếp xúc giữa các mắt xích sẽ dần dần loại bỏ lớp phủ.
• Lớp phủ phun có thể được thảo luận khi hệ thống lớp phủ, độ dày màng khô, độ linh hoạt, khả năng chống va đập và ảnh hưởng đến khoảng hở kết nối được xác định.
• Mạ kẽm nhúng nóng và mạ điện không được trình bày như là lớp hoàn thiện Cấp 80 tiêu chuẩn trên trang này. Chuỗi hợp kim xử lý nhiệt có thể bị ảnh hưởng bởi quá trình ngâm axit, mạ, nhiệt độ mạ kẽm hoặc suy giảm liên quan đến hydro.
• Bất kỳ chuỗi câu cá Cấp 80 nào được mạ kẽm hoặc mạ điện đều yêu cầu quy trình được nhà sản xuất phê duyệt, xem xét kích thước, kiểm tra sau xử lý và xác nhận rằng các giá trị lực phá vỡ đã khai báo vẫn còn hiệu lực.
• Lớp hoàn thiện được chọn nên được nêu rõ với màu sắc, cấp độ chuẩn bị, độ dày lớp phủ, phương pháp sửa chữa, bảo vệ đóng gói và bất kỳ khu vực tiếp xúc hoặc nhận dạng không được phủ nào.

Kiểm soát chất lượng & Tài liệu kiểm tra

• Kiểm soát vật liệu đầu vào có thể bao gồm xác minh cấp thép, nhận dạng lô / mẻ, thành phần hóa học và xem xét chứng chỉ vật liệu.
• Kiểm soát sản xuất nên bao gồm đường kính thanh, bước xích, chiều rộng bên trong, chiều rộng bên ngoài, hình dạng mắt xích, vị trí hàn, tình trạng bề mặt và chiều dài hoàn thiện.
• Hồ sơ xử lý nhiệt và kiểm tra độ cứng có thể được bao gồm khi cần thiết để chứng minh tính nhất quán của quy trình.
• Kiểm tra chịu tải, thử nghiệm lực phá vỡ mẫu, thử nghiệm uốn, đo độ giãn dài, thử nghiệm mỏi hoặc kiểm tra cấu trúc kim loại nên được chỉ định bởi người mua hoặc tiêu chuẩn sản phẩm hiện hành.
• Lực phá vỡ tối thiểu được cung cấp là giá trị thử nghiệm phá hủy, không phải tải trọng thử nghiệm vận hành. Phương pháp thử nghiệm, số lượng mẫu, tần suất thử nghiệm và tiêu chí chấp nhận phải được thỏa thuận trước khi báo giá.
• Tài liệu có thể bao gồm chứng chỉ của nhà sản xuất, chứng chỉ vật liệu, báo cáo kiểm tra kích thước, báo cáo thử nghiệm lô, hồ sơ xử lý nhiệt và báo cáo kiểm tra của bên thứ ba theo đơn hàng.

Hướng dẫn lựa chọn & Yêu cầu

Bước 1: Xác nhận vị trí ứng dụng trong thiết bị câu cá, chẳng hạn như bộ phận điều chỉnh lưới kéo, kết nối thiết bị lưới, bộ phận trọng lượng, bộ phận xử lý trên boong, hoặc nhiệm vụ khác được xác định trong bản vẽ.

Bước 2: Xác nhận kích thước danh nghĩa d × p, chiều dài hoàn thiện yêu cầu, số lượng, khối lượng chuỗi, lực phá vỡ tối thiểu và hệ số an toàn hoặc thiết kế của dự án.

Bước 3: Cung cấp tất cả các phụ kiện khớp nối và khoảng hở: đường kính chốt khóa, chiều rộng hàm, kích thước vòng hoặc xoay, cấp đầu nối và bất kỳ giới hạn nào về bộ dẫn hướng, con lăn, bánh xe túi hoặc nơi cất giữ.

Bước 4: Xác nhận cấp vật liệu, xử lý nhiệt, nhiệt độ hoạt động, môi trường ăn mòn, lớp hoàn thiện bề mặt yêu cầu, màu sắc, độ dày lớp phủ và đóng gói.

Bước 5: Xác nhận thử nghiệm và tài liệu: chứng chỉ vật liệu, thử nghiệm chịu tải, thử nghiệm phá vỡ lô, thử nghiệm mỏi, báo cáo kích thước, kiểm tra của bên thứ ba, đánh dấu và khả năng truy xuất nguồn gốc.

Bước 6: Cung cấp loại tàu cá, bản vẽ thiết bị, ảnh, chiều dài giao hàng yêu cầu, phụ kiện đầu cuối, điểm đến, thời gian giao hàng và liệu chuỗi là cho thiết bị mới hay thay thế chuỗi hiện có.

Thuộc tính tùy chỉnh

• Loại chuỗi: Chuỗi mắt ngắn hàn dùng cho câu cá → trang này chỉ bao gồm hình dạng bước xích 3d nhỏ gọn.
• Cấp: 80 → tiêu chuẩn hiện hành chính xác, đặc điểm kỹ thuật thép hợp kim và yêu cầu về tính chất cơ học cần được xác nhận.
• Kích thước danh nghĩa: 7 × 21 / 10 × 30 / 13 × 39 / 16 × 48 / 19 × 57 / 20 × 60 mm → lựa chọn theo tải trọng, trọng lượng thiết bị và khả năng tương thích của phụ kiện.
• Lực phá vỡ tối thiểu: 53-440 kN → áp dụng cho chuỗi mới theo thử nghiệm kéo trực tiếp đã thỏa thuận; không phải là tải trọng sử dụng hoặc WLL nâng.
• Hệ số an toàn / thiết kế: Tối thiểu 4 do nhà cung cấp đưa ra → tải trọng vận hành cho phép cuối cùng phải được xác định bởi nhà thiết kế thiết bị câu cá và quy trình vận hành được phê duyệt.
• Hoàn thiện bề mặt: Trơn / đen / sơn / lớp phủ tùy chỉnh được phê duyệt → mạ kẽm hoặc mạ điện yêu cầu xác nhận kỹ thuật riêng.
• Chiều dài & Phụ kiện đầu cuối: Theo đơn đặt hàng → cung cấp chiều dài cắt, số lượng, cách bố trí mắt xích đầu cuối, đầu nối và dung sai chiều dài cho phép.
• Tài liệu: Theo đặc điểm kỹ thuật mua hàng → chứng chỉ QMS của nhà cung cấp, báo cáo thử nghiệm sản phẩm và kiểm tra của bên thứ ba là các tài liệu riêng biệt.

Cách hoạt động

Tải trọng của thiết bị câu cá đi vào qua một đầu nối tương thích → Mắt xích ngắn nhỏ gọn truyền lực kéo trực tiếp qua chuỗi thép hợp kim hàn → Khối lượng và hình dạng chuỗi đóng góp vào bố trí thiết bị được chỉ định → Kết nối đầu cuối truyền tải trọng vào thành phần thiết bị câu cá tiếp theo

Ứng dụng

Thiết bị câu cá thương mại | Bộ phận kéo lưới | Vị trí điều chỉnh và trọng lượng lưới | Kết nối thiết bị trên boong tàu cá | Thiết bị nuôi trồng thủy sản khi được nhà thiết kế hệ thống phê duyệt | Chuỗi thay thế khớp với bản vẽ hiện có

Chứng nhận & Tài liệu

Chứng nhận ISO 9001 liên quan đến hệ thống quản lý chất lượng của nhà cung cấp và không phải là chứng chỉ sản phẩm. Tài liệu CE chỉ áp dụng khi chuỗi được đưa ra thị trường EU trong phạm vi pháp luật hiện hành và đã hoàn thành đánh giá sự phù hợp bắt buộc. SGS hoặc bên thứ ba khác có thể thực hiện kiểm tra hoặc thử nghiệm khi được bao gồm trong đơn đặt hàng. Loại chứng chỉ, tiêu chuẩn, phạm vi thử nghiệm, đánh dấu và tổ chức cấp phải được xác nhận trước khi báo giá.

Tài liệu có sẵn theo đơn đặt hàng: Chứng chỉ QMS ISO 9001 của nhà cung cấp | Chứng chỉ vật liệu | Chứng chỉ của nhà sản xuất | Báo cáo kích thước và lực phá vỡ theo lô | Hồ sơ xử lý nhiệt | Báo cáo kiểm tra của bên thứ ba hoặc báo cáo thử nghiệm SGS | Tuyên bố CE và các tài liệu hỗ trợ chỉ khi áp dụng theo pháp luật

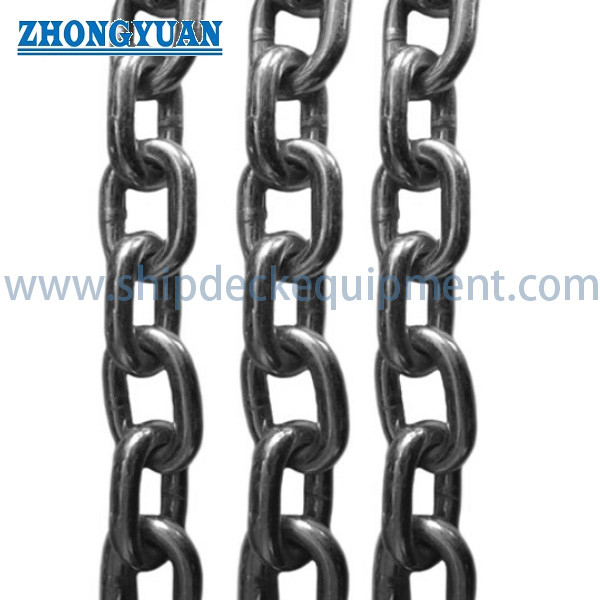

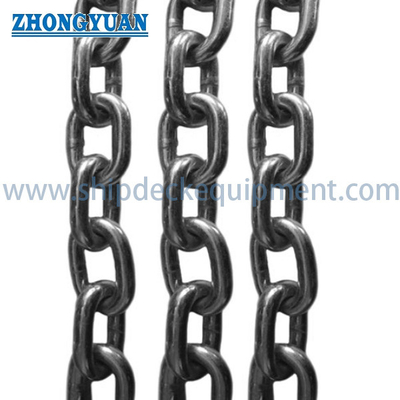

Bản vẽ & Ảnh

Câu hỏi thường gặp

Q1: Làm thế nào để chọn đúng kích thước chuỗi câu cá Cấp 80?

A1: Chọn chuỗi dựa trên tải trọng thiết bị câu cá yêu cầu, hệ số thiết kế dự án, lực phá vỡ tối thiểu, trọng lượng chuỗi yêu cầu, kích thước mắt xích, chiều dài hoàn thiện và khả năng tương thích với mọi đầu nối và bộ dẫn hướng. Không chọn chỉ dựa trên đường kính và không coi lực phá vỡ tối thiểu là tải trọng vận hành cho phép.

Q2: Chuỗi này có phù hợp để nâng hạ trên cao không?

A2: Không tự động. Trang này dành cho chuỗi câu cá thương mại. Việc sử dụng để nâng hạ yêu cầu tiêu chuẩn chuỗi nâng được xác nhận riêng, giới hạn tải trọng làm việc được chứng nhận, chế độ kiểm tra chịu tải, đánh dấu, khả năng truy xuất nguồn gốc, các bộ phận nâng tương thích và tài liệu CE hoặc quy định hiện hành. Chỉ riêng bảng chuỗi câu cá được cung cấp không thiết lập tuân thủ việc nâng hạ.

Q3: Chuỗi câu cá Cấp 80 có thể được mạ kẽm nhúng nóng hoặc mạ kẽm điện không?

A3: Chỉ sau khi nhà sản xuất chuỗi xác nhận kỹ thuật. Quá trình ngâm axit, mạ và mạ kẽm có thể ảnh hưởng đến thép hợp kim đã xử lý nhiệt và có thể làm thay đổi kích thước hoặc hiệu suất cơ học. Quy trình, các biện pháp kiểm soát hydro, thử nghiệm sau xử lý và hiệu lực tiếp tục của lực phá vỡ tối thiểu phải được xác nhận trước khi cung cấp.
