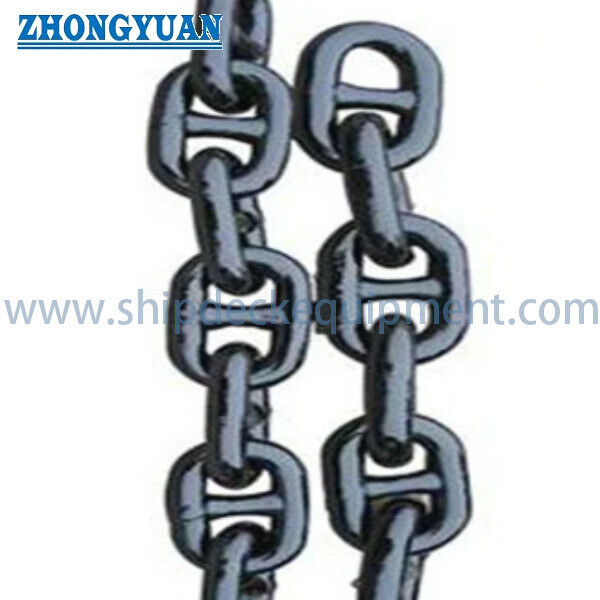

Chuỗi câu cá hàn dùng cho kéo lưới và nuôi trồng thủy sản | Mắt ngắn, trung bình & dài

Chuỗi đánh cá hàn cho đánh cá và nuôi trồng thủy sản.

Tổng quan sản phẩm

Chuỗi đánh cá hàn là một chuỗi thép liên kết tròn được sử dụng như một thành phần cấu trúc và mòn trong các thiết bị đánh cá thương mại, các thiết bị lưới kéo, ma trận chuỗi, các tập hợp tiếp xúc với mặt đất,Hệ thống cân nặng lưới đánh cáNó được cung cấp trong cấu hình liên kết ngắn, liên kết trung bình và liên kết dài để người mua có thể cân bằng sức mạnh, khối lượng mỗi mét, khoảng trống liên kết nội bộ,không gian gắn, và cách dây chuyền tương tác với lưới, xiềng xích, xoay, dây thừng và các thành phần khác của dụng cụ đánh cá.

Sản phẩm này nên được lựa chọn từ sự sắp xếp cụm cá thực tế thay vì chỉ dựa trên đường kính chuỗi.chiều rộng bên ngoài, tổng chiều dài, phụ kiện cuối cùng, tải trọng phá vỡ tối thiểu, chất lượng vật liệu, tình trạng xử lý nhiệt, kết thúc bề mặt, môi trường mòn và tài liệu kiểm tra.Trọng lượng phá vỡ tối thiểu được nêu là giá trị lực phá vỡ chuỗiNó không phải là một giới hạn tải trọng làm việc, tải trọng làm việc an toàn, hoặc sức nâng.

Cấu hình sản phẩm

• Short Link (SL): pitch nhỏ gọn và khối lượng cao hơn trên mỗi mét → hữu ích khi có hồ sơ chuỗi dày đặc, chuyển động được kiểm soát và khoảng trống bên trong hạn chế được ưa thích.
• Medium / Mid Link (ML): độ cao và trọng lượng trung gian → cân bằng sự linh hoạt của chuỗi, khoảng trống thành phần, khối lượng và sự tiện lợi của việc gắn.
• Long Link (LL): pitch dài hơn và khối lượng thấp hơn mỗi mét cho cùng một đường kính → cung cấp nhiều không gian bên trong cho dây xích, xoay, kết nối, lưới hoặc các thiết bị đính kèm dụng cụ đánh bắt khác.
• Chiều dài tiêu chuẩn và sắp xếp cuối: được cung cấp theo chiều dài cắt, cuộn, gói, tập hợp hoặc các phần cụ thể cho dự án → các liên kết cuối và phụ kiện phải được xác nhận trước khi sản xuất.
• Các lựa chọn vật liệu: thép hợp kim cao độ kéo, thép carbon,hoặc thép không gỉ có thể được thảo luận → bảng tải vỡ được công bố không thể được áp dụng trên các loại vật liệu khác nhau mà không cần xác minh riêng biệt.
• Kết thúc bề mặt: màu tự nhiên, sơn, galvanized điện, galvanized nóng, hoặc lớp phủ cụ thể cho dự án → lựa chọn kết thúc phụ thuộc vào tiếp xúc với nước biển, mài mòn, tuổi thọ yêu cầu,và dung sai kích thước.

Dữ liệu lựa chọn chính

• Độ kính danh nghĩa: 7?? 28 mm trong phạm vi cung cấp → điều khiển đường cắt ngang liên kết, khối lượng chuỗi, khả năng tương thích của đầu nối và lực phá vỡ tiềm năng.
• Link Pitch: 21-150 mm tùy thuộc vào loại và đường kính → ảnh hưởng đến tính linh hoạt, khoảng trống bên trong, hành vi tiếp xúc và số lượng các liên kết mỗi mét.
• Độ rộng bên trong: 1044 mm trong bảng cung cấp → phải chứa xiềng xích, xoay, dây, phụ kiện lưới và các liên kết liền kề mà không buộc.
• Chiều rộng bên ngoài: 25,5 ≈ 103 mm trong bảng cung cấp → ảnh hưởng đến không gian, độ rõ ràng thông qua các hướng dẫn, mật độ đóng gói và tương tác với sự sắp xếp dụng cụ đánh bắt.
• Trọng lượng đơn vị: 0,82 ≈ 14,41 kg / m → hỗ trợ tính toán tổng trọng lượng thiết bị, lập kế hoạch xử lý, ước tính vận chuyển hàng hóa và thiết kế tiếp xúc đáy biển.
• Trọng lượng phá vỡ tối thiểu: 60980 kN trong bảng cung cấp → một tiêu chuẩn thử nghiệm phá hoại và không phải là tải vận hành được phép.
• Chất liệu: Để được xác nhận → lực phá vỡ phụ thuộc vào chất lượng thép, chất lượng hàn, xử lý nhiệt, hình học liên kết và phương pháp thử nghiệm.
• Nhiệm vụ dự kiến: dụng cụ đánh bắt cá / bắt lưới / nuôi trồng thủy sản → nâng, xử lý nhân viên, kéo tàu và đậu tàu đòi hỏi các tiêu chuẩn và chứng nhận riêng biệt.

Các thông số kỹ thuật chính

Cách chọn liên kết ngắn, trung bình hoặc dài

• Chọn liên kết ngắn nơi hình học nhỏ gọn, khối lượng chuỗi cao hơn trên mỗi mét, giảm chuyển động bên trong và tương tác chặt chẽ với mạng lưới hoặc kết hợp tiếp xúc với mặt đất là ưu tiên.
• Chọn liên kết trung bình khi ứng dụng cần sự cân bằng thực tế giữa khối lượng chuỗi, tính linh hoạt, khoảng trống bên trong và tương thích với phụ kiện.
• Chọn liên kết dài khi trọng lượng thấp hơn trên mỗi mét và không gian gắn lớn hơn là quan trọng, đặc biệt là khi dây xích, xoay, kết nối, lưới hoặc các thành phần có thể thay thế phải đi qua liên kết.
• Kiểm tra vòng bi và khớp nối kết nối. Một đầu nối phù hợp thông qua các liên kết vẫn có thể gắn kết, áp dụng tải bên, hoặc tạo ra một bán kính tiếp xúc nhỏ làm giảm hiệu suất lắp ráp.
• Chứng minh đường tải đầy đủ. sức mạnh của chuỗi một mình không xác định công suất của các liên kết cuối, xích, xoay, phụ kiện lưới, phụ kiện hàn, hoặc tập hợp thiết bị đánh cá hoàn chỉnh.

Vật liệu, hàn và xử lý nhiệt

Chuỗi đánh cá thường được sản xuất từ thanh thép tròn được hình thành thành các liên kết và được đóng bằng một quy trình hàn được kiểm soát như hàn nhấp nháy.phương pháp sản xuất có thể bao gồm loại bỏ hàn flash, xử lý nhiệt, hiệu chuẩn, kiểm tra kích thước và thử nghiệm cơ khí.

• Thép hợp kim độ kéo cao: thường được ưa thích khi mối quan hệ đường kính-sức mạnh được chỉ định đòi hỏi một loại chuỗi được xử lý nhiệt.
• Thép carbon: chỉ phù hợp với các ứng dụng đánh bắt cá hoặc lưới thông thường khi chất lượng, khả năng hàn, xử lý nhiệt và tải trọng phá vỡ được xác minh đáp ứng yêu cầu của dự án.
• Thép không gỉ: được lựa chọn để chống ăn mòn trong một số môi trường; chất lượng, tình trạng hàn, độ bền, nguy cơ gây khó chịu và giá phải được xác nhận riêng biệt.
• Việc thay thế vật liệu không tự động bảo tồn tải trọng phá vỡ được đặt ra. thép carbon, thép hợp kim và thép không gỉ đòi hỏi tính chất cơ học và cơ sở thử nghiệm riêng của họ.
• Áp dụng nhiệt độ cao đòi hỏi một vật liệu cụ thể, phạm vi nhiệt độ hoạt động, dữ liệu giữ độ bền,và xem xét đơn.

Xét bề mặt & Bảo vệ ăn mòn

• Sản phẩm có thể được sử dụng trong các loại sản phẩm khác nhau.
• Đèn điện: cung cấp kết thúc kẽm mỏng hơn và đồng nhất hơn, thông thường với mức độ ăn mòn lâu dài thấp hơn so với nhúng nóng.
• Sơn hoặc phủ lớp: hỗ trợ nhận dạng và bảo vệ ăn mòn ban đầu; nên dự kiến sự mòn ở các khu vực tiếp xúc đáy biển và các vùng mang liên kết.
• Kết thúc màu tự nhiên / màu đen: phù hợp khi không yêu cầu lớp phủ hoặc khi chuỗi sẽ nhận được điều trị cụ thể cho dự án sau khi lắp ráp.
• Kết thúc bằng thép không gỉ: ướp, thụ động, đánh bóng hoặc kết thúc khác có thể được xác định theo lớp và môi trường dịch vụ.
• Không có xử lý bề mặt nào loại bỏ sự hao mòn. Khoảng thời gian kiểm tra nên xem xét sự mất mòn, hao mòn liên kết, tình trạng hàn, biến dạng, vết nứt và thiệt hại lớp phủ.

Kiểm soát chất lượng và kiểm tra

• Xác minh nguyên liệu thô → xác nhận loại thép, số nhiệt, thành phần hóa học và tài liệu tính chất cơ học.
• Kiểm tra kích thước → kiểm tra đường kính danh nghĩa, độ cao, chiều rộng bên trong, chiều rộng bên ngoài, hình dạng liên kết và dung sai chiều dài.
• Kiểm tra hàn → kiểm tra vị trí hàn, loại bỏ flash, sắp xếp, chỉ số bề mặt và hình học liên kết.
• Kiểm soát xử lý nhiệt → ghi lại chu kỳ lò, xác định lô, độ cứng và kết quả thử nghiệm cơ học khi các lớp kéo cao được chỉ định.
• Kiểm tra cơ khí → kiểm tra tải trọng chống kéo, kéo và tải trọng phá vỡ tối thiểu có thể được sắp xếp theo lô hoặc mẫu theo thông số kỹ thuật đã thỏa thuận.
• Khả năng theo dõi và đánh dấu → xác định loại, kích thước, chất lượng, lô, chiều dài, kết thúc và tham chiếu tài liệu thử nghiệm khi cần thiết.
• Tài liệu cuối cùng → Chứng chỉ thử nghiệm của nhà sản xuất, chứng chỉ vật liệu, báo cáo kích thước, báo cáo lớp phủ và hồ sơ nhân chứng của bên thứ ba có sẵn theo phạm vi đặt hàng.

Ứng dụng thủy sản và thủy sản

Bottom trawl gear | Beam-trawl tickler chains | Chain matrices | Groundrope and footrope assemblies | Trawl-net weighting | Fishing-net connections | Replaceable wear sections | Aquaculture net and cage equipment | Project-specific fishing-gear assemblies

Các tài liệu tham khảo về dụng cụ đánh bắt của FAO mô tả việc sử dụng dây chuyền trong các sắp xếp dây chuyền và ma trận dây chuyền, trong đó dây chuyền tương tác trực tiếp với đáy biển và lưới đánh bắt.Do đó, loại và kích thước chuỗi cuối cùng nên được thiết kế của các thiết bị đánh cá lựa chọn theo tốc độ kéo., tình trạng đáy biển, khối lượng dụng cụ, hao mòn, loài mục tiêu, sức mạnh của tàu và các quy định về đánh bắt cá địa phương.

Hướng dẫn lựa chọn và điều tra

Bước 1: Cung cấp các ứng dụng: chuỗi lưới kéo, dây xích, ma trận chuỗi, dây thừng, trọng lượng ròng, thiết bị nuôi trồng thủy sản hoặc các thiết bị cá khác.

Bước 2: Xác nhận loại liên kết, đường kính danh nghĩa, độ cao, chiều rộng bên trong, chiều rộng bên ngoài, chiều dài cần thiết, số phần và tổng số lượng.

Bước 3: Đưa ra tải trọng phá vỡ tối thiểu, tải trọng thiết kế, yếu tố an toàn hoặc quy tắc lựa chọn, tải trọng chu kỳ dự kiến, tiếp xúc đáy biển, mài mòn và môi trường ăn mòn.

Bước 4: Xác nhận chất lượng vật liệu, điều kiện xử lý nhiệt, kết thúc bề mặt, màu sắc, dung sai kích thước và liệu phụ kiện phải đi qua hoặc khớp bên trong các liên kết.

Bước 5: Cung cấp các sắp xếp và phụ kiện cuối: các liên kết cuối mở rộng, dây xích, xoay, kết nối, vòng, phụ kiện hàn, thẻ nhận dạng hoặc các phần lưới lắp ráp.

Bước 6: Xác nhận thử nghiệm, giấy chứng nhận, nhân chứng của bên thứ ba, phương pháp đóng gói, điểm đến, thời gian giao hàng và bản vẽ hoặc mẫu tham chiếu nếu có.

Bao bì và giao hàng

• Chiều dài cắt hoặc tập hợp nên được gắn thẻ theo loại, đường kính, chiều dài, lô và số lượng để giảm trộn trong quá trình lắp đặt.

• Các tùy chọn đóng gói bao gồm các vỏ gỗ dán, vỏ gỗ, túi dệt hoặc nylon, trống thép, gói và pallet tùy theo kích thước chuỗi, lớp phủ, điểm đến và phương pháp xử lý.

• Chuỗi kẽm hoặc phủ nên được đóng gói để hạn chế thiệt hại do va chạm, giữ nước và mài mòn lớp phủ trong quá trình lưu trữ và vận chuyển bằng biển.

• Các phần dây chuyền nặng đòi hỏi trọng lượng gói xác nhận, điểm nâng, truy cập xe nâng và các sắp xếp thả an toàn.

Chứng chỉ & Tài liệu

Chứng chỉ ISO 9001, khi hợp lệ, áp dụng cho hệ thống quản lý chất lượng của nhà cung cấp và không phải là tiêu chuẩn sức mạnh sản phẩm.Nhãn CE chỉ áp dụng khi chuỗi nằm trong phạm vi pháp luật cụ thể của EU và đánh giá sự phù hợp bắt buộc đã được hoàn thànhBV hoặc cơ quan kiểm tra bên thứ ba khác chỉ có thể chứng kiến thử nghiệm hoặc phát hành tài liệu trong phạm vi kiểm tra đã thỏa thuận.

Phân loại / kiểm tra của bên thứ ba: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS và Chứng chỉ thử nghiệm của nhà sản xuất có thể được sắp xếp theo yêu cầu của dự án, thông số kỹ thuật sản phẩm,phạm vi thử nghiệm, và chấp nhận bởi người mua.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Trọng lượng phá vỡ tối thiểu của dây chuyền là tải trọng hoạt động an toàn?

A1: Không. Trọng lượng phá vỡ tối thiểu là lực mà một mẫu thử nghiệm cần phải chịu hoặc thất bại trong một thử nghiệm kéo xác định. Nó không phải là WLL hoặc SWL.Trọng lượng thiết kế cho phép phải được thiết lập bởi nhà thiết kế dụng cụ đánh bắt bằng cách sử dụng hệ số an toàn yêu cầu, mệt mỏi, hao mòn, ăn mòn, tải năng động và khả năng lắp ráp hoàn chỉnh.

Q2: Loại dây liên kết nào là tốt nhất cho dụng cụ đánh bắt?

A2: Liên kết ngắn cung cấp một hồ sơ chuỗi nhỏ gọn và nặng hơn, liên kết trung bình cung cấp sự cân bằng về khối lượng và khoảng trống, và liên kết dài cung cấp khối lượng thấp hơn mỗi mét và không gian gắn nhiều hơn.Sự lựa chọn chính xác phụ thuộc vào sự sắp xếp của lưới, kết nối, tiếp xúc với mặt đất, trọng lượng cần thiết, tính linh hoạt và kiểu ăn mòn.

Q3: Chuỗi đánh cá này có thể được sử dụng để nâng, kéo tàu hoặc đậu tàu không?

A3: Không chỉ dựa trên bảng này. Các dây chuyền nâng, kéo và mooring đòi hỏi tiêu chuẩn thiết kế, lớp, thử nghiệm chống, đánh dấu, chứng chỉ và chấp thuận ứng dụng của riêng họ.Giá trị tải trọng phá vỡ chuỗi đánh cá không được chuyển đổi trực tiếp thành một WLL nâng, kéo SWL, hoặc khả năng neo.
