Cần cẩu xoay thủy lực 1–20T cho boong tàu | Cần cẩu hàng hải cần thẳng xoay 360°
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipment |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | TT, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Loại bùng nổ: | cần thẳng | Nhiệt độ làm việc: | -40 đến 50oC, v.v. |
|---|---|---|---|
| Hệ thống xoay:: | Xoay thủy lực với góc xoay 360° | Xử lý bề mặt:: | Phun cát Sa2.5 + Sơn Epoxy |
| Loại cài đặt:: | Gắn trên sàn / Bệ Gắn bằng mặt bích hoặc hàn | Loại kiểm soát:: | Hướng dẫn sử dụng cục bộ / Điều khiển từ xa (Có dây hoặc không dây) / Điều khiển cabin |
| Nguồn điện:: | Động Cơ Điện + Hệ Thống Thủy Lực | Thiết bị an toàn:: | Bảo vệ quá tải / Công tắc giới hạn / Dừng khẩn cấp |
| Vật liệu:: | thép hàng hải | Môi trường hoạt động:: | Ngoài khơi / Hàng hải / Cảng |
| Tùy chỉnh:: | Có sẵn (SWL, Bán kính, Hệ thống điều khiển, Sơn, Vùng nguy hiểm, Chứng nhận) | ||
| Làm nổi bật: | Máy cẩu xoay thủy lực 5t,12Máy cẩu xoay thủy lực.5m |
||
Mô tả sản phẩm
1 ¢ 20T Đàn nâng lăn thủy lực cho boong tàu ¢ ¢ Đàn nâng thủy lực lăn thẳng với 360° xoay
Tổng quan sản phẩm
Một cần cẩu xoay thủy lực là một loại thiết bị nâng tàu được thiết kế để xử lý hàng hóa và chuyển vật liệu trên boong tàu và nền tảng ngoài khơi.
Xe nâng lượn thủy lực thẳng 1 ′′ 20T cung cấp khả năng nâng ổn định, hoạt động trơn tru và xoay 360 ° đầy đủ, đảm bảo xử lý hàng hóa hiệu quả trong môi trường biển.Nó được điều khiển bởi một hệ thống thủy lực với điều khiển chính xác của nâng, luffing, và xoay chuyển động.
So với cần cẩu nắp, thiết kế nắp thẳng cung cấp một cấu trúc đơn giản hơn, độ tin cậy cao hơn và chi phí bảo trì thấp hơn,làm cho nó trở thành một giải pháp hiệu quả về chi phí cho các tàu có đủ không gian trên boong và các yêu cầu nâng tiêu chuẩn.
Thông số kỹ thuật nhanh
• Trọng lượng hoạt động an toàn (SWL): 1 ¢20 tấn
• bán kính làm việc: 2 ̊15 m
• Phạm vi xoay: 0°360°
• Tốc độ nâng: 1015 m/min
• Thời gian luffing: 40~80 s
• Loại ổ: Hệ thống thủy lực
• Sức mạnh động cơ: 7,5132 kW
• Nhiệt độ làm việc: -40°C đến +50°C
• Điều trị bề mặt: Sa2.5 Bút cát + lớp phủ epoxy
Các thông số kỹ thuật chính
| SWL (ton) | Phân tích hoạt động (m) | Tốc độ xoay (rpm) | Tốc độ nâng (m/min) | Thời gian luffing (Hai) | Sức mạnh động cơ (kW) | Đường đệm (Φ mm) |
| 1 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5 | 700 |
| 1.5 | 2-10 | 0.8-1 | 10-15 | 40-50 | 7.5-11 | 800 |
| 2 | 2-12 | 0.8-1 | 10-15 | 40-50 | 15-22 | 950 |
| 3 | 2-12 | 0.8-1 | 10-15 | 40-50 | 22-30 | 1050 |
| 5 | 2-12 | 0.8-1 | 10-15 | 50-60 | 22-37 | 1100 |
| 10 | 2-12 | 0.6-0.9 | 10-15 | 60-70 | 45 | 1700 |
| 15 | 3-15 | 0.6-0.8 | 10-15 | 65-75 | 55 | 1800 |
| 20 | 3-15 | 0.6-0.8 | 10-15 | 70-80 | 132 | 1900 |
Hướng dẫn lựa chọn cần cẩu
Bước 1: Chọn Capacity Lifting (SWL)
• 1 5T → nâng hạng nhẹ (hạm đánh cá / tàu nhỏ)
• 510T → nâng và xử lý boong trung bình
• 1020T → xử lý hàng hóa hạng nặng và hoạt động ngoài khơi
Bước 2: Xác nhận bán kính làm việc
• bán kính ngắn (26 m) → hiệu quả nâng cao hơn
• bán kính dài (615 m) → phủ sóng sàn rộng hơn và vận hành linh hoạt
Bước 3: Chọn loại cần cẩu
• Đàn cẩu thẳng → cấu trúc đơn giản, hiệu quả về chi phí, bảo trì dễ dàng
• Knuckle boom crane → hoạt động linh hoạt, phù hợp với bố trí sàn nhỏ gọn
Bước 4 Hệ thống thủy lực và điện
• Sức mạnh động cơ nên được lựa chọn dựa trên SWL và tần số làm việc
• Hoạt động liên tục → giới thiệu phạm vi công suất cao hơn
Ghi chú kỹ thuật:
Cấu hình cần cẩu cuối cùng nên được lựa chọn dựa trên các yêu cầu nâng, không gian lắp đặt, chu kỳ làm việc và các quy tắc của xã hội phân loại.
Thiết kế tùy chỉnh có sẵn cho nước ngoàivà các ứng dụng đặc biệt.
Hiệu suất kỹ thuật và giải thích
• Khả năng nâng 1 ¥ 20T → phù hợp với các yêu cầu xử lý hàng hóa khác nhau
• 360 ° xoay → đảm bảo toàn bộ sàn và vận hành linh hoạt
• Nhiệt độ làm việc từ -40 °C đến +50 °C → phù hợp với môi trường biển khắc nghiệt
• Sa2.5 xả cát + lớp phủ epoxy → cải thiện khả năng chống ăn mòn và tuổi thọ
Cấu trúc và thành phần
Đơn vị năng lượng thủy lực Cơ chế xoay cơ cấu thắt thẳng hệ thống xi lanh thủy lực Hệ thống dây kéo và dây thừng Hệ thống điều khiển Cơ sở và chân đà
Hướng dẫn cấu hình & điều tra tùy chỉnh
✔ Bước 1 Khả năng nâng (SWL): 1 5T → ứng dụng hạng nhẹ 5 10T → xử lý hàng hóa hạng trung 10 20T → hoạt động ngoài khơi hạng nặng
✔ Bước 2 Xanh hoạt động: 2 ¢ 6 m → hiệu quả nâng cao hơn.
✔ Bước 3 ️ Loại lắp đặt: Đứng trên boong
✔ Bước 4 Hệ thống điều khiển: điều khiển bằng tay. Điều khiển từ xa.
✔ Bước 5 Hệ thống điện và thủy lực: Động cơ điện + động cơ thủy lực
✔ Bước 6 Các tính năng tùy chọn: Nâng cấp lớp phủ chống ăn mòn.
✔ Bước 7 Môi trường làm việc: boong tàu Ứng dụng ngoài khơi Cảng / cảng
Gửi cho chúng tôi thông tin trên để nhận bản vẽ kỹ thuật, cấu hình và báo giá.
Làm thế nào nó hoạt động
Máy cẩu hoạt động thông qua một hệ thống thủy lực điều khiển các chuyển động nâng, lơ lửng và xoay.
Các xi lanh thủy lực cung cấp lực nâng ổn định, trong khi cơ chế xoay cho phép xoay tròn trơn tru 360 °, đảm bảo xử lý hàng hóa hiệu quả và chính xác.
Ứng dụng
Vận chuyển hàng hóa trên boong tàu. Bảng dầu khí ngoài khơi. Tàu đánh cá và nuôi trồng thủy sản. Tàu kỹ thuật biển.
Chứng chỉ và lợi thế
Giấy chứng nhận
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Ưu điểm
Full 360° rotation for flexible operation | Stable hydraulic lifting system | Cost-effective straight boom design | Reliable performance in harsh marine environments | Easy maintenance & long service life
Hình vẽ & Ảnh
• Sơ đồ sắp xếp chung

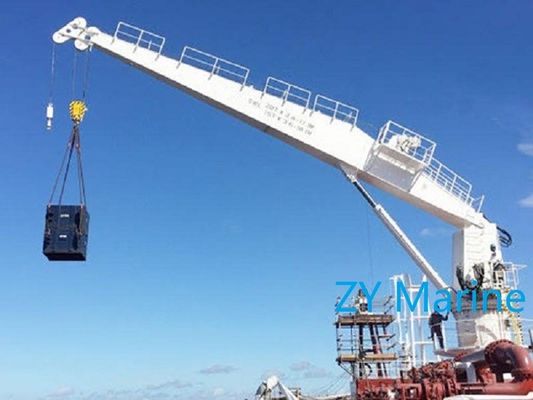

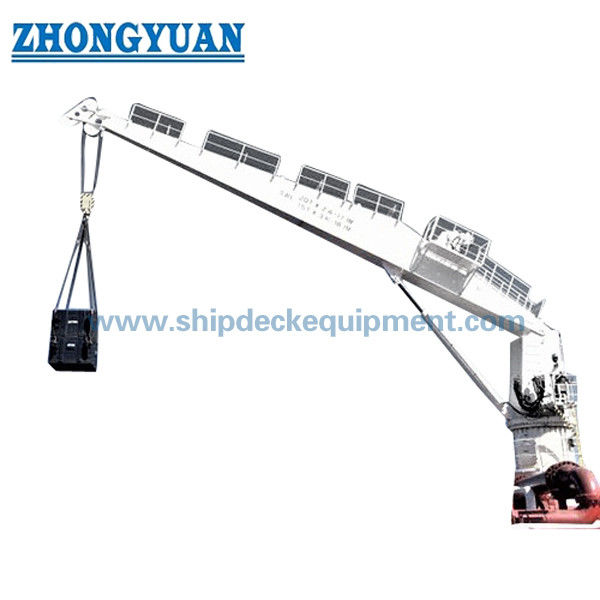

• Hình ảnh sản phẩm
• Sơ đồ bố trí cài đặt
Thông tin đặt hàng
• MOQ: 1 đơn vị
• Thời gian giao hàng: Tùy thuộc vào dự án
• Thanh toán: T/T, L/C
• Tùy chỉnh: Có sẵn
Câu hỏi thường gặp
Q1: Làm thế nào để chọn công suất cần cẩu chính xác?
A: Dựa trên trọng lượng nâng, bán kính làm việc và tần suất hoạt động.
Q2: Khi nào tôi nên chọn cần cẩu thẳng?
A: Khi tàu có đủ không gian trên boong và các yêu cầu nâng tiêu chuẩn.
Q3: Sự khác biệt giữa cần cẩu thẳng và cần cẩu khớp tay là gì?
A: Cẩu boom thẳng đơn giản hơn và hiệu quả hơn về chi phí, trong khi cẩu boom khớp cung cấp tính linh hoạt hơn.
Q4: Máy cẩu có thể được tùy chỉnh không?
A: Vâng, khả năng nâng, bán kính làm việc và hệ thống thủy lực có thể được tùy chỉnh dựa trên yêu cầu của dự án.
