12.5–30 mm Tời neo thủy lực nhỏ gọn | Thiết bị xử lý xích tàu biển tiết kiệm không gian cho tàu nhỏ

12.530 mm Compact Hydraulic Anchor Windlass.

Tổng quan sản phẩm

Máy trục neo thủy lực nhỏ gọn 12,5 ′′ 30 mm là một máy bảo vệ không gian trên boong được thiết kế để xử lý chuỗi neo trên tàu nhỏ, thuyền làm việc, tàu tuần tra, tàu đánh cá,và các con tàu khác khi cấu trúc mặt trước có không gian lắp đặt hạn chếNó được sử dụng để nâng lên và trả ra chuỗi neo thông qua một chuỗi Gypsy, với phanh và ly hợp điều khiển cho hoạt động neo.

Dòng dây chuyền thủy lực nhỏ gọn với động cơ thủy lực tích hợp và bố trí hộp số.Sản phẩm không phải là máy kéo neo ngoài khơi và không nên được mô tả là thiết bị kéo hoặc AHTS xử lý neo. Sự lựa chọn nên được xác nhận cùng với đường kính chuỗi neo, lớp dây chuyền, trọng lượng neo, sắp xếp nút dây chuyền, đường thẳng ống Hawse, nền tảng boong, đơn vị năng lượng thủy lực,và yêu cầu của xã hội phân loại.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Máy trục neo thủy lực nhỏ → Thiết bị chạy bằng dây chuyền Gypsy để nâng dây chuyền neo và thanh toán, không phải thiết bị lưu trữ dây.
• Phạm vi dây chuyền neo: 12.5?? 30 mm Phạm vi trang tiêu chuẩn → Dữ liệu 32 / 34 / 36 mm được lưu trữ trong Backend Reference như một cấu hình mở rộng để xác nhận.
• Năng lượng kéo dây chuyền theo bảng cung cấp: 5,9?? 38,3 kN → được sử dụng để lựa chọn xử lý dây chuyền; không được viết lại là SWL, MBL hoặc tải giữ phanh.
• Trọng lượng giữ phanh từ bảng được cung cấp: 30 231 kN → tham chiếu công suất phanh cho mô hình được chọn; cơ sở thiết kế cuối cùng phụ thuộc vào lớp dây chuyền và bố trí nút dây chuyền.
• Tốc độ dây chuyền: ≥9 m/min tham chiếu → phù hợp với các nhiệm vụ neo tàu nhỏ gọn; tốc độ cuối cùng phụ thuộc vào dòng chảy thủy lực, dịch chuyển động cơ và điều kiện tải.
• Tắt đầu cong: 5 ∼ 30 kN → chức năng xử lý dây thừng phụ trợ tùy chọn, không thay thế cho một dây kéo đậu được chứng nhận trừ khi được chỉ định riêng.
• Phân phối ổ đĩa: động cơ thủy lực với hộp số nhỏ → HPU điện hoặc hệ thống thủy lực tàu nên được xác nhận trước khi lựa chọn mô hình.
• Trọng tâm thiết kế nhỏ gọn: giảm dấu chân trên boong, sắp xếp máy móc đơn giản hóa và tích hợp dễ dàng hơn trên bố trí boong hẹp.

Các thông số kỹ thuật chính

Thiết kế nhỏ gọn và lợi thế của động cơ thủy lực

• Sự sắp xếp nhỏ gọn tích hợp động cơ thủy lực và hộp số gần bộ máy Gypsy, làm giảm lượng máy so với bố trí ổ đĩa tách biệt lớn hơn.
• Cần có một con tị nạn dây chuyền phù hợp cho mỗi đường kính và lớp dây chuyền. Một con tị nạn không nên được cho là phù hợp với toàn bộ phạm vi 12,5-30 mm.
• Động cơ thủy lực cung cấp mô-men xoắn khởi động và điều khiển tốc độ trơn tru cho việc xử lý chuỗi neo,đặc biệt hữu ích khi tàu đã có một nguồn điện thủy lực hoặc một HPU điện có thể được sắp xếp gần đó.
• Hệ thống phanh và ly hợp cho phép người di cư được điều khiển trong khi thanh toán, giữ, và nâng các hoạt động.và yêu cầu phê duyệt.
• Việc lắp đặt boong nhỏ gọn vẫn đòi hỏi sự sắp xếp đường ống hawse đúng cách, dây chuyền khóa dây chuyền, truy cập dịch vụ cho ống phanh / ly hợp / thủy lực và sức mạnh nền tảng boong đủ.
• Nếu một đầu cong phụ trợ được trang bị, nó có thể hỗ trợ các hoạt động xử lý dây thừng nhẹ.

Hướng dẫn lựa chọn và điều tra

Bước 1: Xác nhận đường kính chuỗi neo: 12.5 / 14 / 16 / 17.5 / 19 / 20.5 / 22 / 24 / 26 / 28 / 30 mm.

Bước 2: Xác nhận chất lượng chuỗi, tiêu chuẩn liên kết, trọng lượng neo và độ sâu neo hoặc sự sắp xếp chiều dài chuỗi cần thiết.

Bước 3: Xác nhận lực kéo dây chuyền theo định số, yêu cầu kéo / quá tải trong thời gian ngắn, lực giữ phanh và liệu có được trang bị nút khóa dây chuyền riêng biệt hay không.

Bước 4: Xác nhận cấu hình: Gypsy đơn, Gypsy đôi, đầu cong, bố trí ly hợp, loại phanh và yêu cầu điều khiển cục bộ / từ xa.

Bước 5: Xác nhận nguồn điện thủy lực: hệ thống thủy lực tàu hiện có hoặc HPU chạy bằng động cơ điện, bao gồm áp suất, dòng chảy, nguồn điện và vị trí lắp đặt.

Bước 6: Cung cấp bản vẽ GA trên boong, đường ống hawse / đường ống spurling, sắp xếp hộp chuỗi, chi tiết nền tảng, loại tàu, yêu cầu lớp, số lượng, điểm đến giao hàng,và thời gian giao hàng cần thiết.

Cấu trúc và thành phần

Hydraulic motor | Compact gearbox | Chain gypsy / cable lifter | Warping head if specified | Brake system | Clutch system | Main shaft and bearings | Hydraulic control valve | HPU or vessel hydraulic interface | Deck base frame | Foundation bolts / welding interface as applicable

Các thuộc tính tùy chỉnh

• Nhóm sản phẩm: máy trục neo thủy lực → máy trục gọn gọn để xử lý chuỗi neo.
• Phạm vi dây chuyền: Phạm vi trang tiêu chuẩn 12,5 ∼ 30 mm → hồ sơ Gypsy phải phù hợp với đường kính và chất lượng dây chuyền thực tế.
• Kích chuỗi: 5,9 ≈ 38,3 kN từ bảng cung cấp → giá trị cuối cùng nên được kiểm tra so với tính toán lớp và lớp chuỗi đã chọn.
• Trọng lượng giữ phanh: 30 231 kN so với bảng cung cấp → không giống như tải trọng ngắt chuỗi và không phải là giá trị thử nghiệm tự động.
• Loại ổ: HPU thủy lực → điện, sức mạnh thủy lực của tàu, áp suất, dòng chảy và sắp xếp làm mát nên được xác nhận.
• Cấu hình: Gypsy đơn / đôi với đầu cong tùy chọn → được chọn theo bố trí neo tàu và không gian trên boong.
• Loại điều khiển: Joystick địa phương hoặc van điều khiển như tham chiếu → điều khiển từ xa, dừng khẩn cấp và các chức năng khóa nếu cần thiết.
• Điều trị bề mặt: Sa 2.5 thổi + epoxy shop primer như tham chiếu → hệ thống lớp phủ cuối cùng tuân theo môi trường biển và yêu cầu của khách hàng.
• Yêu cầu chứng chỉ: Có sẵn theo phạm vi đặt hàng → chứng chỉ lớp, chứng chỉ nhà sản xuất, chứng chỉ vật liệu và báo cáo thử nghiệm nên được thỏa thuận trước khi sản xuất.

Làm thế nào nó hoạt động

Hydraulic power is supplied by the vessel hydraulic system or electric HPU → Hydraulic motor drives the compact gearbox → Gypsy engages the matched anchor chain → Clutch controls connection between drive and gypsy → Brake controls holding and paying-out condition → Anchor chain load is transferred through the windlass base and deck foundation

Ứng dụng

Tàu nhỏ. Tàu làm việc. Tàu đánh cá. Tàu tuần tra. Tàu cạn. Tàu tiện ích.

Chứng chỉ và lợi thế

Chứng chỉ có thể được sắp xếp theo yêu cầu của dự án, phạm vi kiểm tra, khả năng truy xuất nguồn gốc vật liệu, yêu cầu thử nghiệm và thủ tục phê duyệt của xã hội lớp.

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

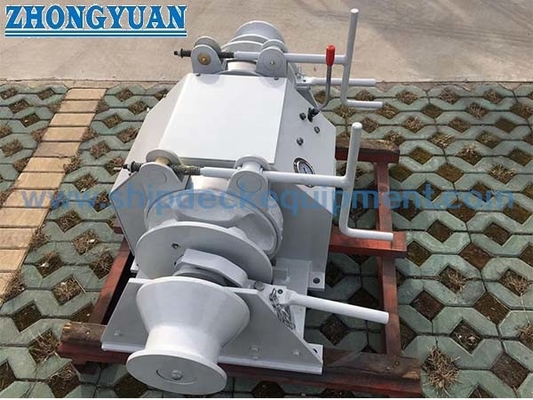

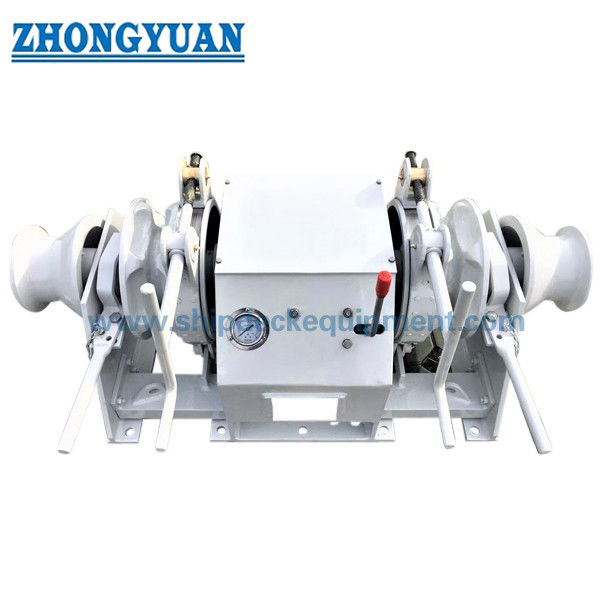

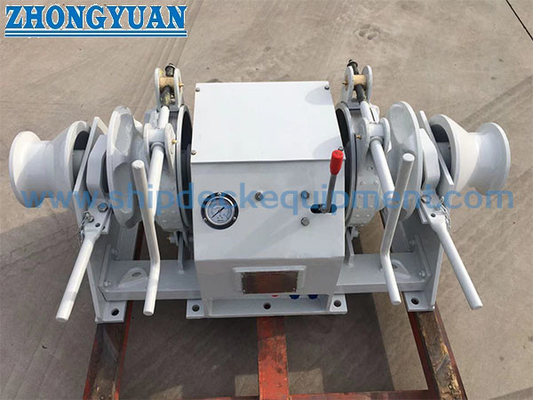

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Sản phẩm này có phải là một dây chuyền neo hoặc một dây chuyền xử lý neo ngoài khơi?

A1: Đây là một chiếc dây chuyền neo thủy lực nhỏ gọn để nâng dây chuyền neo tàu và thanh toán.Nó không nên được mô tả là một chiếc kéo anchor-handling offshore cho các hoạt động kéo AHTS hoặc hoạt động anchor-handling trừ khi một thiết kế dự án riêng xác nhận phạm vi đó.

Q2: Một dây chuyền có thể bao gồm tất cả các kích thước chuỗi từ 12,5 mm đến 30 mm không?

A2: Không. Phạm vi trang mô tả một loạt. người di gan thực tế phải phù hợp với đường kính chuỗi đã chọn, chất lượng chuỗi, và hình học liên kết. kéo chuỗi, tải phanh, động cơ,và các thông số thủy lực được chọn theo mô hình.

Q3: Những thông tin nào được yêu cầu trước khi báo giá?

A3: Xác nhận đường kính chuỗi, lớp chuỗi, trọng lượng neo, chiều dài chuỗi / độ sâu neo, lực kéo cần thiết, tải giữ phanh, sắp xếp nút khóa chuỗi, nguồn điện thủy lực, nguồn cung cấp điện của tàu,bản vẽ lắp đặt, yêu cầu về lớp, số lượng, điểm đến giao hàng và thời gian giao hàng cần thiết.
