Cuộn cáp thép điện 26–32mm | Lưu trữ cáp biển một trống cho boong tàu
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipment |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
| Tài liệu: | Motor Rope Reel Electric Mo...83.pdf |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Đường kính dây: | 26–32 mm | Chiều dài dây: | 210–220 m |
|---|---|---|---|
| Tốc độ trống: | 17–56 m/phút | loại trống: | trống đơn |
| Loại ổ đĩa: | Điện | Công suất động cơ: | 4,3–6 kW |
| Loại điều khiển: | Nút nhấn | loại dây: | dây thép |
| Vật liệu: | Thép Carbon, Nhôm có sẵn | Xử lý bề mặt: | lớp phủ epoxy |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate | ||
| Làm nổi bật: | CB*3048 Vòng dây thép dây thừng |
||
Mô tả sản phẩm
Cuộn cáp thép điện 26–32mm | Tời cáp đơn cho boong tàu
Tổng quan sản phẩm

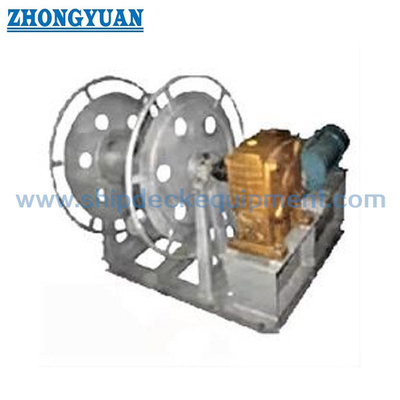

Cuộn cáp thép điện 26–32mm là một loại thiết bị boong tàu biển được thiết kế để lưu trữ, quấn và xử lý cáp thép trên boong tàu.
Cuộn cáp đơn này được dẫn động bằng động cơ điện kết hợp với hộp số, mang lại hiệu suất quấn ổn định, hoạt động đáng tin cậy và kiểm soát chính xác.
Nó hỗ trợ quay tiến và lùi, dừng khẩn cấp và vận hành dự phòng bằng tay trong trường hợp mất điện.
Nó được sử dụng rộng rãi trong lưu trữ cáp biển, tàu ngoài khơi và hoạt động cảng.
Thông số kỹ thuật nhanh
• Đường kính cáp: 26–32 mm
• Loại cáp: Cáp thép
• Chiều dài lưu trữ cáp: 210–220 m
• Loại trống: Trống đơn
• Loại dẫn động: Động cơ điện + Hộp số
• Tốc độ động cơ: 1350 / 410 vòng/phút
• Tốc độ trống: 17–56 m/phút
• Điều khiển: Nút bấm + Dừng khẩn cấp
• Vận hành dự phòng: Bằng tay (Hộp số trục vít)
• Chất liệu: Thép Carbon / Thép không gỉ
• Xử lý bề mặt: Sa2.5 + Sơn Epoxy
Thông số kỹ thuật chính
| Cáp thép tối đa Đường kính | Cáp thép Đường kính tối đa. (kg) | Cáp thép Chiều dài (m) | Động cơ Công suất (kw) | Tốc độ động cơ Vòng/phút Tốc độ cáp trên trống | m/phút 410 Vòng/phút Tốc độ cáp trên trống | m/phút 410 Vòng/phút Kích thước ngoài | Dài x Rộng x Cao (mm) Trọng lượng (kg) | 26 26 |
| 220 | 1120 | 1350/410 | 56 | 17 | 1330x 1360x 1175 | 545 | A32 | 360 |
| 210 | 1120 | 18 | 1430 x 1450x 1330 | 575 | Loại | Bước 2 – Xác nhận chiều dài cáp: 210–220 m tiêu chuẩn hoặc tùy chỉnh |
| Cáp thép tối đa Đường kính | D D1 B | B1 | L | L1 | H | H1 | Trọng lượng | kg | A 26 | 26 300 |
| 870 | 1120 | 1360 | 550 | 1430 | 730 | 1175 | Bước 1 – Chọn đường kính cáp: 26 mm (A26) / 32 mm (A32) | A 32 | 32 | 360 |
| 1050 | 1120 | 1450 | 650 | 1430 | 800 | 1330 | 575 | Hướng dẫn chọn cuộn cáp | Bước 1 – Chọn đường kính cáp: 26 mm (A26) / 32 mm (A32) | Bước 2 – Xác nhận chiều dài cáp: 210–220 m tiêu chuẩn hoặc tùy chỉnh |
Bước 3 – Chọn tốc độ trống: 17–20 m/phút (tiêu chuẩn), 50+ m/phút (hiệu suất cao)
Bước 4 – Hệ thống dẫn động: Động cơ điện có dự phòng bằng tay
Bước 5 – Loại điều khiển: Nút bấm (tiêu chuẩn) hoặc điều khiển từ xa (tùy chọn)
Lưu ý kỹ thuật: Việc lựa chọn nên dựa trên kích thước cáp, chiều dài lưu trữ và yêu cầu tốc độ.
Cấu trúc & Các bộ phận
Động cơ điện | Hệ thống truyền động hộp số | Trống đơn | Lắp ráp trục và ổ bi | Bảng điều khiển | Khung đế
Thuộc tính tùy chỉnh
Thông số
Giá trị
Đường kính cáp
| 26–32 mm | Chiều dài cáp |
| 210–220 m | Loại cáp |
| Cáp thép | Loại trống |
| Trống đơn | Tốc độ trống |
| 17–56 m/phút | Loại dẫn động |
| Điện | Tốc độ động cơ |
| 1350 / 410 vòng/phút | Loại điều khiển |
| Nút bấm | Vận hành dự phòng |
| Bằng tay | Chất liệu |
| Thép Carbon / Thép không gỉ | Xử lý bề mặt |
| Sơn Epoxy / Đánh bóng | Hướng dẫn cấu hình tùy chỉnh & Yêu cầu báo giá |
| Cung cấp: Đường kính cáp, Chiều dài cáp, Tốc độ yêu cầu, Loại dẫn động, Loại điều khiển, Yêu cầu lắp đặt. | Chúng tôi sẽ đề xuất lựa chọn mẫu mã, bản vẽ kỹ thuật và báo giá. |
Cách hoạt động
Cuộn cáp được dẫn động bởi động cơ điện thông qua hộp số, quay trống để quấn hoặc tháo cáp thép.
Khi không có điện, có thể vận hành bằng tay thông qua bộ giảm tốc trục vít.
Ứng dụng
Lưu trữ cáp trên boong tàu | Hệ thống hỗ trợ neo đậu hàng hải | Tàu ngoài khơi | Thiết bị cảng và bến | Xử lý cáp công nghiệp
Chứng nhận & Ưu điểm
Chứng nhận: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Ưu điểm: Hoạt động ổn định, thiết kế nhỏ gọn, hiệu suất đáng tin cậy, bảo trì dễ dàng.
Bản vẽ & Hình ảnh
• Bản vẽ bố trí chung
• Bản vẽ cấu trúc trống
• Sơ đồ lắp đặt
Thông tin đặt hàng
MOQ: 1 Đơn vị
Thời gian giao hàng: Tùy theo dự án
Thanh toán: T/T, L/C
Tùy chỉnh: Có sẵn
Câu hỏi thường gặp
H1: Sự khác biệt giữa cuộn cáp và tời là gì?
A: Cuộn cáp dùng để lưu trữ, trong khi tời dùng để kéo tải.
H2: Nó có thể hoạt động khi không có điện không?
A: Có, có thể vận hành bằng tay.
H3: Nó có thể được tùy chỉnh không?
A: Có, kích thước cáp, tốc độ và cấu hình có thể được tùy chỉnh.
