Vòng dây cáp điện cho hệ thống quản lý điện mặt đất điện áp thấp
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan |
| Chứng nhận: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Số mô hình: | Cuộn cáp điện |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 |
|---|---|
| Giá bán: | to be quoted case by case |
| chi tiết đóng gói: | Pallet hoặc tùy chỉnh |
| Thời gian giao hàng: | Theo đề nghị. |
| Điều khoản thanh toán: | TT, L/C, v.v. |
| Khả năng cung cấp: | 1.000pc/năm |
|
Thông tin chi tiết |
|||
| Làm nổi bật: | Vòng dây cáp điện trên bờ,Vòng dây cáp điện áp thấp,Vòng dây cáp điện |
||
|---|---|---|---|
Mô tả sản phẩm
Vòng cáp điện cho hệ thống quản lý cáp điện trên bờ điện điện điện áp thấp
Mô tả:
Hệ thống quản lý cáp này được trang bị một cáp điện áp thấp 3 * 185 và một cắm điện bờ chuyên dụng.và thiết kế dây kéo cáp đáp ứng các điều kiện hoạt động của tàu. Capacity chịu điện hiện tại định giá của hộp điện bờ là 350A. Mức độ bảo vệ của hệ thống quản lý cáp và hộp điện bờ là IP56.
Tính năng sản phẩm:
tuân thủ các quy định IEC, tuân thủ các quy định về lớp học, tuân thủ các quy định quốc gia
Thiết bị trên tàu hoặc trên bờ
Bảo vệ IP56
Chiều dài cáp có thể được điều chỉnh
Điều khiển từ xa và địa phương
Giám sát chiều dài cáp
Ngừng khẩn cấp và báo động
Chức năng quản lý tự động, tự động căng, lấy và thả
Tiêu chuẩn và thông số kỹ thuật
IEC/ISO/IEEE 80005-3-2016< Kết nối tiện ích trong cảng - Phần 3: Hệ thống kết nối bờ điện áp thấp (LVSC) - Yêu cầu chung ((IEC)
60309-5)>
IEC 60309-1
IEC 60309-5
Phụ kiện cho hệ thống kết nối điện mặt đất điện áp thấp ((2017)>
GB/T 36028.2-2018
GB/T 11918.5-2020
hệ thống) >
GD22-2015 Hướng dẫn kiểm tra phê duyệt loại sản phẩm điện và điện tử
Chương 1, Phần 3, Chương 2,3, Phần 4 của CCS
Chương 1, Phần ba, Chương 2, Phần bốn của CCS
Chương 1, Phần 2, Chương 3, Phần 3 của CCS
Chương 7,8 của CCS
Chương 5, Phần mười một của
2020 và các sửa đổi của nó, của MSA, PR Trung Quốc
Chương 2, Phần 5 của
Chương 3
Chương 2, Phần tám của
Các sửa đổi của MSA, PR Trung Quốc
Điều kiện môi trường
1) Địa điểm lắp đặt:Lắp đặt trên tàu.
2) Nhiệt độ xung quanh:-25°C+45°C
3) Độ ẩm tương đối:≤98%
4) Độ cao:≤1000m
Tóm lại
Hệ thống quản lý cáp này chủ yếu bao gồm khung, cuộn cáp, động cơ và bộ phận giảm điện, bộ phận vòng trượt điện, hệ thống điều khiển điện, nối hysteresis,cáp điện bờ và cắm điện bờ và các thành phần khác.
| S/N | Tên | Số lượng |
| 1 | Bộ khung | 1 |
| 2 | Bộ sợi dây cáp | |
| 3 | Bộ máy và máy giảm tốc | 1 |
| 4 | Bộ đúc vòng trượt điện | 1 |
| 5 | Hệ thống điều khiển điện | 1 |
| 6 | Kết nối Hysteresis | 1 |
| 7 | Cáp điện bờ 3*185+1*95+4*2.5 | 50m*1 |
| 8 | Cắm điện trên bờ | 1 |
Máy kéo dây cáp thu thập một cách gọn gàng một dây cáp dài 50 mét trên cuộn dây cáp, được động bởi động cơ.
Chức năng chính
Nhặt dây cáp.
Hộp điều khiển hoạt động thủ công trên nút thu cáp, kéo thu cáp.
Sử dụng điều khiển từ xa cũng có thể thu thập cáp.
Hộp điều khiển hoạt động thủ công trên nút thả cáp, kéo thả cáp.
Sử dụng điều khiển từ xa cũng có thể giải phóng cáp.
Giám sát chiều dài cáp
Khi cáp được cuộn hoàn toàn, hành động cuộn được dừng lại và màn hình hiển thị.
Khi có 4 vòng quay cuối cùng, màn hình hiển thị và báo động âm thanh - hình ảnh phản hồi;
Khi có một vòng quay cuối cùng, mạch an toàn bên bờ được ngắt kết nối với nguồn cung cấp điện trên bờ, và màn hình hiển thị và báo động âm thanh - hình ảnh phản ứng.
Ngừng khẩn cấp
Nhấn nút dừng khẩn cấp sẽ cắt mạch an toàn bên bờ của nguồn cung cấp điện trên bờ và nguồn cung cấp điện của hệ thống điều khiển kéo.
Chức năng quản lý tự động cáp
Trong quá trình sử dụng điện trên bờ, cuộn cáp có thể phát hiện sự thay đổi căng thẳng cáp trong thời gian thực dựa trên vị trí và thay đổi thủy triều của tàu thông qua hệ thống căng và điều khiển.Vòng dây cáp có thể tự động giải phóng hoặc lưu trữ dây cáp kết nối bờ đến tàu theo sự thay đổi giá trị căng của cáp để ngăn chặn cáp quá chặt hoặc quá lỏng.
Giải phóng dây cáp tự động: Khi tàu dỡ hàng hoặc thủy triều tăng, khiến tàu tăng, căng dây cáp tăng và khi căng dây cáp theo dõi vượt quá giá trị đã đặt trước,hệ thống điều khiển tự động điều khiển động cơ để giải phóng một chiều dài nhất định của cápKhi giá trị căng dây cáp được theo dõi trở lại bình thường, hệ thống điều khiển cung cấp tín hiệu cho động cơ ngừng giải phóng dây cáp.và động cơ dừng quay và đồng thời kích hoạt phanh.
Khả năng lấy cáp tự động: Khi tàu nạp hàng hoặc thủy triều giảm, khiến tàu đi xuống, căng dây cáp giảm.hệ thống điều khiển tự động điều khiển động cơ để lấy một chiều dài nhất định của cápKhi giá trị căng dây cáp được theo dõi trở lại bình thường, hệ thống điều khiển sẽ báo hiệu cho động cơ ngừng lấy dây cáp.và động cơ dừng quay và đồng thời kích hoạt phanh.
Các thông số kỹ thuật của các thành phần chính
Động cơ biến tần
|
Đánh giá Sức mạnh |
Đánh giá Điện áp |
Đánh giá tần số |
Đánh giá Hiện tại |
Đánh giá tốc độ |
Nhóm bảo vệ |
Khép kín cấp |
| 2.2KW | 380V/440V | 50Hz/60Hz | 5.1A/4.5A | 1405r/min đến 1730r/min | IP56 | F |
Máy giảm
| Tỷ lệ | Tốc xoắn đầu ra tối đa | Max. lực phóng xạ cho phép | Lớp bảo vệ |
| 146:1 | 2100N.m | 27300N | IP56 |
Kết nối Hysteresis
| Động lực đầu ra | Tốc độ định số | Lớp bảo vệ |
| 5 ~ 8Nm | ≤1800r/min | IP56 |
Bộ sợi dây cáp
| Loại | Loại cuộn | Kích thước | Chiều dài |
Vật liệu cuộn và xử lý bề mặt |
Lớp bảo vệ |
| cuộn | một hàng, nhiều lớp |
(O.D x ID x chiều rộng): Φ2250xΦ800x600mm |
~50m*1 (trình kính ≤ 65mm) |
thép + xịt Marine Sơn chống ăn mòn. |
IP56 |
Bộ đắp vòng trượt điện
| Loại | Nhẫn trượt: | Khả năng điện trong vòng | Lớp bảo vệ |
|
Bộ đắp vòng trượt điện đặt trong cuộn.
|
3 Vòng điện 1 Vòng đất 4 Vòng điều khiển |
3*350A+1*200A+4*20A | IP56 |
Hộp điều khiển & Hộp nối
| Vật liệu | Lớp bảo vệ |
| 304 thép không gỉ | IP56 |
Cáp điện trên bờ
| Mô hình | Loại | Chiều kính | Chiều dài | Số lượng | Lớp bảo vệ |
| 3*185+1*95+4*2.5 | CADEF | ≤ 65mm | ~50m*1 | 1 | IP56 |
Cắm điện trên bờ
| Mô hình | Loại | Điện áp định số | Lượng điện | Số lượng | Số lượng | Lớp bảo vệ |
| JL17 |
3 lõi năng lượng, 1 lõi Trái đất, 4 Trọng tâm điều khiển |
AC690
|
350A | 1 | 1 | IP56 |

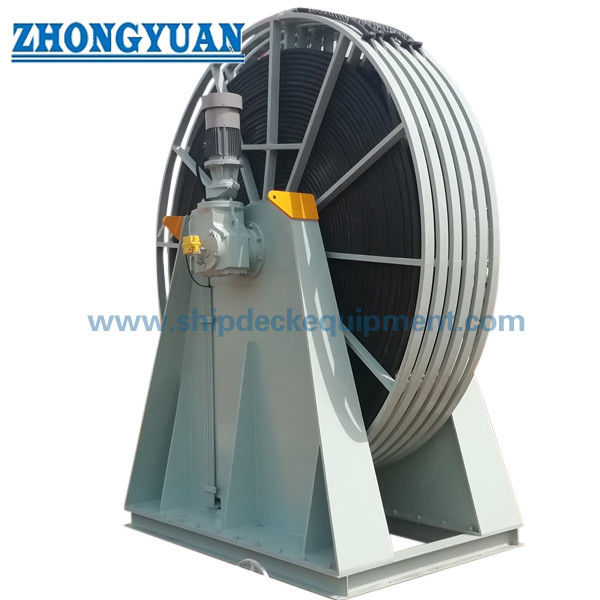

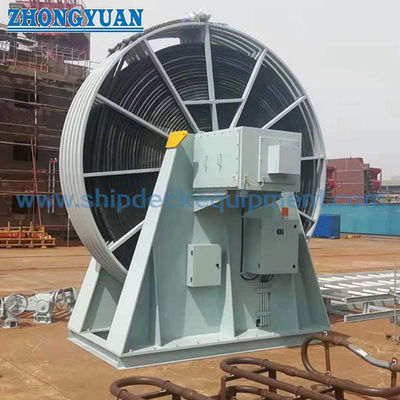

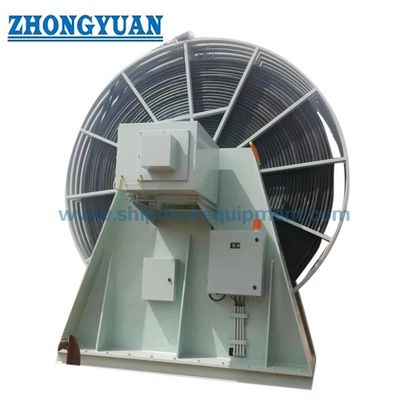

Hình vẽVòng cáp điện cho hệ thống quản lý cáp điện trên bờ điện điện điện áp thấp
