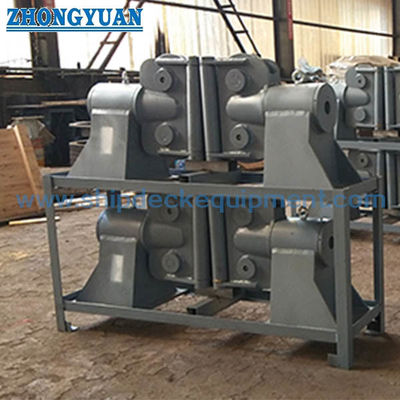

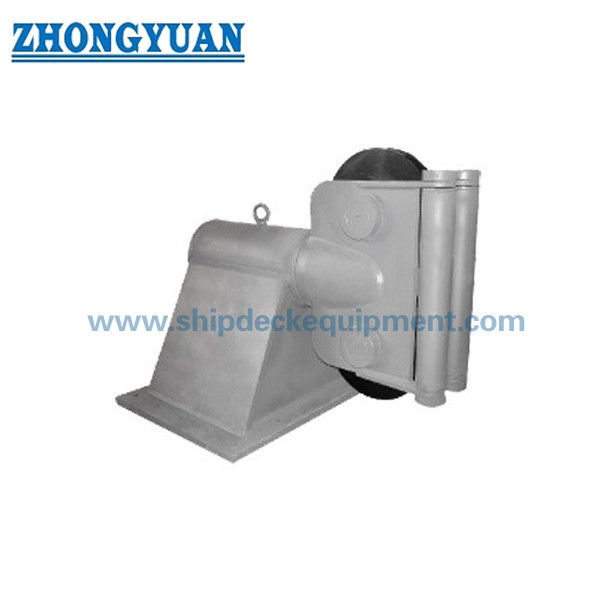

20 ′′76mm 360° quay đầu Fairlead.
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipmen |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Loại mô hình: | Fairlead xoay 360 độ | Tối đa. Đường kính dây: | 20mm~76mm |
|---|---|---|---|
| Phá vỡ sức mạnh: | 32 ~ 200 tấn | Góc quay: | Rọc 90° dọc, Đầu xoay±90° |
| Nguyên vật liệu: | Thép C-Mn, Thép nhẹ, Thép không gỉ | Xử lý bề mặt: | phun cát đến S2.5 + một lớp sơn lót epoxy tại xưởng, Thép không gỉ được đánh bóng, có sẵn xử lý bề m |
| Giấy chứng nhận phân loại: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Làm nổi bật: | Đầu xoay 360 độ Fairlead,Đầu xoay Fairlead,Thiết bị kéo tàu 360 độ |
||
Mô tả sản phẩm
20 ′′76mm 360° quay đầu Fairlead.
Tổng quan sản phẩm
360 độ quay đầu fairlead được thiết kế để hướng dẫn và chuyển hướng dây buộc và kéo với định hướng linh hoạt.
Đầu xoay cho phép xoay để phù hợp với các góc dẫn dây thay đổi, giảm ma sát và cải thiện sự sắp xếp dây.
Nó được sử dụng rộng rãi trên tàu kéo, nền tảng ngoài khơi, tàu kỹ thuật và hệ thống neo đòi hỏi điều khiển hướng dây cáp năng động.
Thông số kỹ thuật nhanh
Chiều kính dây thừng: 2076 mm → Xác định kích thước dây thừng áp dụng
Sức mạnh phá vỡ: 32×200 MT → Chỉ ra khả năng cấu trúc
Chuyển hướng: Xương 90° + Đầu xoay ±90° → Hướng dẫn dây nhiều hướng
Cấu trúc: Đầu xoay + đống → Định hướng dây thừng động
Vật liệu: Thép C-Mn / Thép đúc → Sức mạnh cao
Bề mặt: Sa2.5 + lớp phủ epoxy → Bảo vệ chống ăn mòn
Ứng dụng: Đốt và kéo → Điều khiển dây thừng động
Giấy chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất
Các thông số kỹ thuật chính
| Wire Dia. | A | B | H | Φ |
| 20 | 400 | 425 | 350 | 250 |
| 25 | 400 | 425 | 360 | 250 |
| 32 | 600 | 600 | 376 | 320 |
| 38 | 760 | 760 | 489 | 400 |
| 44 | 880 | 880 | 580 | 500 |
| 52 | 1120 | 1250 | 700 | 600 |
| 60 | 1120 | 1350 | 720 | 620 |
| 68 | 1210 | 1450 | 780 | 680 |
| 76 | 1250 | 1500 | 870 | 780 |
Hướng dẫn lựa chọn
Bước 1 chọn đường kính dây → Dựa trên kích thước dây
Bước 2: Xác nhận yêu cầu tải → Dựa trên sức mạnh phá vỡ
Sức mạnh phá vỡ đại diện cho khả năng cấu trúc của fairlead và nên phù hợp với tải trọng phá vỡ của sợi dây thừng để lựa chọn an toàn.
Bước 3 ️ Xác nhận yêu cầu xoay → Cần góc xoay
Bước 4: Xác nhận vị trí lắp đặt → Cầu hoặc cấu trúc
Bước 5
Cấu trúc
Đầu xoay. Đầu đinh.
Tại sao thiết kế đầu xoay?
Cho phép sợi dây theo hướng thay đổi → Giảm tải bên
Cải thiện sự sắp xếp dây → Ngăn chặn xoắn và căng thẳng không đồng đều
Giảm ma sát → Mở rộng tuổi thọ dây thừng
Cơ chế xoay được thiết kế để giảm tải trọng bên trên vỏ và ngăn ngừa sự mòn không đồng đều của sợi dây thừng.
Các thuộc tính tùy chỉnh
Khả năng xoay 360 ° → Hướng dẫn dây chuyền linh hoạt
Cấu trúc hạng nặng → Thích hợp để kéo tải
Bề mặt lỏng → Bảo vệ dây thừng
Các vật liệu có độ bền cao → Thời gian sử dụng dài
Ứng dụng cơ sở ổn định → Lắp đặt an toàn
Hướng dẫn điều tra
Vui lòng cung cấp đường kính dây, yêu cầu tải, góc xoay, điều kiện lắp đặt và yêu cầu chứng nhận.
Làm thế nào nó hoạt động
Sợi dây đi qua lớp trong khi đầu xoay quay để thẳng hàng với hướng dây, làm giảm lực bên và đảm bảo hoạt động trơn tru.
Ứng dụng
Tàu kéo. Các nền tảng ngoài khơi. Hệ thống neo.
Chứng chỉ và lợi thế
Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Giấy chứng nhận thử nghiệm của nhà sản xuất → Đảm bảo tuân thủ các tổ chức phân loại lớn
Hình vẽ & Ảnh
Hình vẽ bố trí chung và hình ảnh sản phẩm có sẵn
Đặt hàng
MOQ: 1 đơn vị. Giao hàng: 30~60 ngày.
Câu hỏi thường gặp
Q1: Tại sao sử dụng fairlead xoay?
A: Để phù hợp với thay đổi hướng dây thừng và giảm tải bên.
Q2: Làm thế nào để chọn kích thước?
A: Dựa trên đường kính dây thừng và sức mạnh phá vỡ.
Câu 3: Nó có thể quay hoàn toàn không?
A: Đầu xoay cho phép xoay ± 90 ° tùy thuộc vào thiết kế.
