5-30kN Thang phi công hải quân ISO 7364 Pneumatic Split Drum Driven
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Zhongyuan Marine Equipment |
| Chứng nhận: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Số mô hình: | tiêu chuẩn hoặc tùy chỉnh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 đơn vị |
|---|---|
| Giá bán: | Based on quotation |
| chi tiết đóng gói: | Xuất khẩu pallet tiêu chuẩn hoặc đóng gói tùy chỉnh |
| Thời gian giao hàng: | Căn cứ vào yêu cầu của dự án |
| Điều khoản thanh toán: | TT, L/C |
| Khả năng cung cấp: | Sản xuất tùy chỉnh dựa trên yêu cầu của dự án |
|
Thông tin chi tiết |
|||
| Tiêu chuẩn:: | ISO 7364: 2016 | Kiểu:: | Pneumatic split drum; |
|---|---|---|---|
| Kiểm tra tại nhà máy:: | Thử nghiệm chạy không tải, thử nghiệm tải trống, thử nghiệm tĩnh dưới tải giữ 1,5; | Tải trọng làm việc:: | 10KN, 16KN, 20KN |
| Tốc độ ((m/min):: | 9-15m/phút | dây thừng: | 6*37-13.0-170-1; |
| Vật liệu:: | Thép nhẹ, | Điều khiển:: | Kiểm soát địa phương |
| Giấy chứng nhận phân loại:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, v.v. | ||
| Làm nổi bật: | Tời thang thí điểm iso 7364,tời thang phi công trống chia đôi,tời thang thí điểm điều khiển động cơ khí nén |
||
Mô tả sản phẩm
5-30kN Thang phi công hải quân ISO 7364 Pneumatic Split Drum Driven
Tổng quan sản phẩm
ISO 7364 máy kéo thang máy trống pneumatic được thiết kế để hạ và nâng an toàn các thang máy bằng nhôm.
Nó sử dụng động cơ khí nén chống nổ và phù hợp với môi trường biển nguy hiểm.
Hệ thống bao gồm hoạt động dự phòng bằng tay và phù hợp với ISO 7364:2016.
Thông số kỹ thuật nhanh
• Tiêu chuẩn: ISO 7364:2016
• Trọng lượng hoạt động: 5-30 kN
• Trọng tải: 15-90 kN
• Loại trống: trống chia
• Tốc độ nâng: 9-15 m/min
• Chiều kính dây thừng: 11-16 mm (tùy thuộc vào tải)
• Loại ổ: Động cơ khí nén
• Kiểm soát: Kiểm soát tại địa phương
• Vật liệu: Thép nhẹ
Các thông số kỹ thuật chính
| Đặt tên kích thước |
trống tải (a) |
Trọng lượng giữ (a) kN |
Thủ tục thử nghiệm tải trọng máy kéo | Chiều kính dây thép Thực tế được chọn (d) mm |
|||||
| Sức mạnh dây thừng tối thiểu (a) (5 lần tải giữ) KN |
Chiều kính dây thép (b,c) mm |
Đơn vị trống |
Máy trống chia hoặc trống đôi |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| NOTE Choose the actual steel wire rope diameter of winches according to the following case that the breaking load of steel wire rope shall be not less than five times the actual holding load of accommodation ladder winches. a Đối với máy kéo làm việc với hai sợi dây, các giá trị được liệt kê là tổng các lực trên mỗi dây. b Trong cột 4, dựa trên một yếu tố an toàn tải trọng giữ là năm, tất cả các giá trị phải được chọn trong thử nghiệm tải trọng kéo. C Chiều kính sợi dây được đưa ra trong cột 4 chỉ được sử dụng cho thử nghiệm tải tĩnh của máy kéo với một sợi dây. d Chiều kính dây thừng trong ngoặc s có nghĩa là các giá trị này được bao gồm trong các thông số kỹ thuật tiêu chuẩn quốc gia. |
|||||||||
| Tên | UNIT | Thông số kỹ thuật | |||||||
| Động cơ không khí | Loại | / | SMF-5.5P-900S | ||||||
| Sức mạnh | Kw | 4 | |||||||
| Cách mạng được đánh giá | rpm | 900 | |||||||
| Áp lực làm việc | Mpa | 0.59 | |||||||
| Tiêu thụ không khí | m3/min | 6 | |||||||
| Nguyên nhân thuế | phút | 30 | |||||||
| Tổng hiệu quả | / | 0.858 | |||||||
| Tỷ lệ truyền dẫn bằng tay | / | 30.73 | |||||||
| Tỷ lệ truyền không khí | / | 75.43 | |||||||
| Kích thước dây thừng | / | 6*37-13-170-1 | |||||||
| Khả năng dây | m | 50 | |||||||
| Lớp dây cuộn trên trống | / | 3 | |||||||
| Tốc độ nâng | m/min | 10 | |||||||
| Trọng lượng hỗ trợ | CN | 48 | |||||||
| Trọng lượng trống | CN | 16 | |||||||
Hướng dẫn lựa chọn máy kéo
Bước 1 - Chọn tải trống: 5-30 kN
Bước 2 - Trọng lượng giữ lò sưởi: 15-90 kN
Bước 3 - Chọn đường kính dây dựa trên tải
Bước 4 - Xác nhận hệ thống điều khiển khí
Bước 5 - Lắp đặt: gắn trên boong
Cấu trúc và thành phần
Cấu trúc & Components: Động cơ khí áp. hộp số truyền tải. trống chia. hệ thống dây thừng. hệ thống phanh. hệ thống lái bằng tay. van điều khiển. khung cơ sở.
Ứng dụng
Ứng dụng: xử lý thang máy lái tàu ngoài khơi nền tảng dầu khí môi trường nguy hiểm
Chứng chỉ và lợi thế
Chứng chỉ: CCS. NK. BV. ABS. DNV. LR. KR. RINA. IRS. RS. CRS.
Ưu điểm: Động cơ khí lực chống nổ. Chọn phạm vi tải đầy đủ. Thiết kế trống chia.
Hình vẽ & Ảnh
• Sơ đồ sắp xếp chung
• Sơ đồ cấu trúc
• Định dạng thiết bị

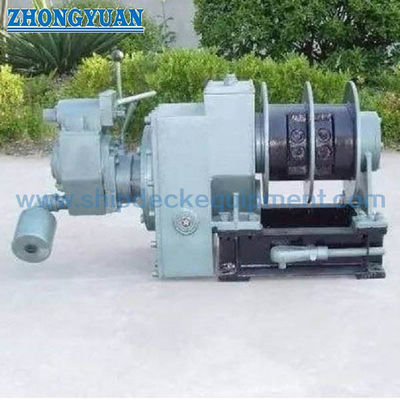

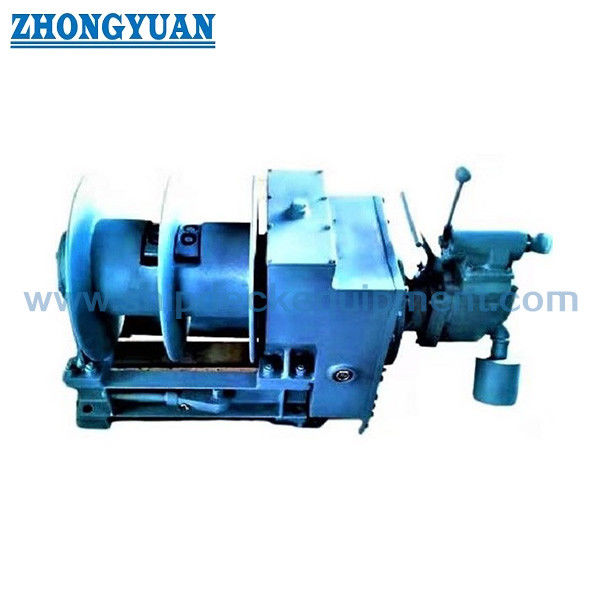

• Hình ảnh sản phẩm
Thông tin đặt hàng
• MOQ: 1 đơn vị
• Đưa ra: Dựa trên dự án
• Thanh toán: T/T, L/C
Câu hỏi thường gặp
Q1: Tại sao phải dùng động cơ bơm?
A: Thích hợp cho các khu vực nguy hiểm.
Q2: Range?
A: 5-30 kN toàn bộ loạt.
