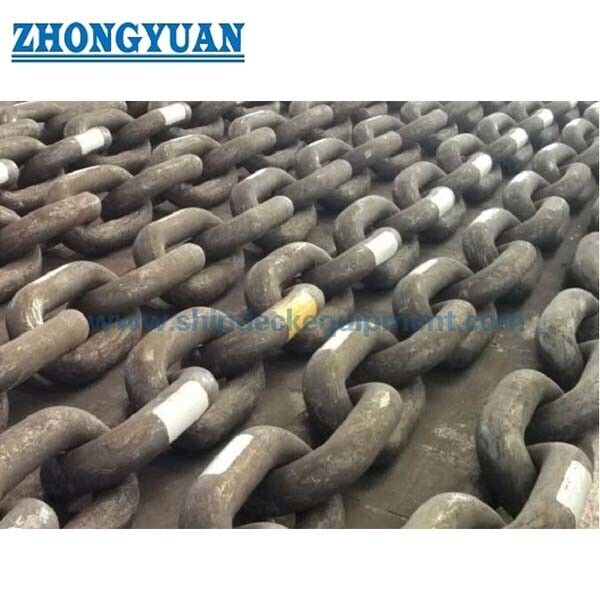

Flash Butt hàn ngoài khơi dây chuyền mooring. ♪ Stud Link & Studless Chain for Platforms, FPSO and Bows

Flash Butt hàn ngoài khơi dây chuyền mooring. ♪ Stud Link & Studless Chain for Platforms, FPSO and Bows

Tổng quan sản phẩm

Chuỗi mooring ngoài khơi được hàn flash butt được cung cấp cho các hệ thống mooring vị trí vĩnh viễn hoặc tạm thời được sử dụng bởi các đơn vị ngoài khơi nổi và các cơ sở tải ngoài khơi.Các ứng dụng dự án điển hình bao gồm các hệ thống neo FPSO và FSO, các đơn vị sản xuất nổi, các đơn vị khoan ngoài khơi di động, các chỗ đậu ở điểm duy nhất, những cây cầu hào ngoài khơi và các cấu trúc ngoài khơi nổi khác.cấu hình liên kết, lớp, chiều dài liên tục, sắp xếp kết nối cuối, tải thử nghiệm được chỉ định, dịch vụ thiết kế và yêu cầu phân loại.

Chúng tôi cung cấp chuỗi thông qua các nhà sản xuất chuỗi đủ điều kiện và phối hợp phạm vi kỹ thuật và tài liệu; trang này không trình bày chuỗi như sản xuất nội bộ.Đường sản xuất được phê duyệt thường sử dụng thanh thép hợp kim cán, hình thành liên kết nóng, hàn flash butt và xử lý nhiệt có kiểm soát, tiếp theo là kiểm tra kích thước, tải thử nghiệm, thử nghiệm vỡ mẫu, thử nghiệm cơ khí,và kiểm tra không phá hủy theo quy tắc lớp được chọn và quy trình sản xuất được phê duyệtDịch vụ nước biển dài hạn cũng yêu cầu xem xét cụ thể về dự án về sự ăn mòn, mệt mỏi, hao mòn, uốn cong ngoài máy bay, tương tác đáy biển, bảo vệ cathodic và chiến lược kiểm tra.

Thông số kỹ thuật nhanh

• Danh mục sản phẩm: Dòng cung cấp dây chuyền đậu vị trí ngoài khơi → dành cho các đoạn dây chuyền trong các hệ thống đậu ngoài khơi được thiết kế, không dành cho nâng hàng hóa chung.
• Độ kính chuỗi danh nghĩa: 34 ∼ 200 mm → đường kính cuối cùng có sẵn phụ thuộc vào lớp, loại liên kết, phạm vi nhà máy được phê duyệt, công suất máy thử nghiệm và yêu cầu về lớp dự án.
• Cấu hình liên kết: liên kết stud hoặc liên kết chung không có stud → liên kết cuối, liên kết cuối mở rộng, liên kết kết nối, xích và giao diện đặc biệt được cung cấp cho các bản vẽ được phê duyệt khi được bao gồm.
• Phạm vi lớp: R3 / R3S / R4 / R4S / R5 như các lớp tham chiếu đã được thiết lập → R6 và chỉ định ¢ RQ3 ¢ được cung cấp yêu cầu xác nhận so với quy tắc lớp đã chọn và phê duyệt của nhà máy.
• Phương pháp sản xuất: Đường thép lăn, hình thành nóng, hàn bấm flash và xử lý nhiệt có kiểm soát → hàn và hồ sơ xử lý nhiệt là một phần của quy trình sản xuất được phê duyệt.
• Phạm vi thử nghiệm: Thử nghiệm tải độ chắc chắn, thử nghiệm tải độ vỡ mẫu, thử nghiệm va chạm kéo và Charpy, kiểm tra kích thước, kiểm tra trực quan,và NDE → tần suất chính xác và chứng kiến tuân theo quy tắc lớp được chọn.
• Tình trạng bề mặt: Grit hoặc bắn nổ, với sơn đen hoặc hoàn thiện xác định sau khi chấp nhận → lớp phủ không thay thế cho dự án bảo vệ ăn mòn, bảo vệ cathode,hoặc quản lý tính toàn vẹn.
• Chứng chỉ: Chứng chỉ phân loại có thể được sắp xếp thông qua nhà sản xuất được phê duyệt → phạm vi chứng chỉ, sự tham dự khảo sát, khả năng truy xuất nguồn gốc và tài liệu phải được thỏa thuận trước khi đặt hàng.

Các thông số kỹ thuật chính

Tài sản vật chất

Hướng dẫn lựa chọn và điều tra chuỗi đậu

Bước 1: Xác định ứng dụng ngoài khơi: FPSO, FSO, đơn vị sản xuất nổi, đơn vị khoan, lôi, đậu ở một điểm, trải tạm thời hoặc cấu trúc nổi khác; thời gian thiết kế, độ sâu nước,và vị trí phân đoạn chuỗi.

Bước 2: Xác nhận đường kính danh nghĩa, liên kết stud hoặc cấu hình không có stud, lớp chuỗi, chiều dài liên tục cần thiết, số lượng chiều dài chuỗi và sắp xếp liên kết cuối / phụ kiện.

Bước 3: Cung cấp cơ sở thiết kế dự án hoặc xác định tải thử nghiệm chứng minh và thử nghiệm vỡ. tải thử nghiệm vỡ là một giá trị chấp nhận sản xuất và không được sử dụng như một SWL hoạt động.

Bước 4: Xác nhận mức độ ăn mòn, yêu cầu lớp phủ, giao diện bảo vệ cathodic, tiếp xúc đáy biển, vùng mòn, đánh giá mệt mỏi hoặc uốn cong ngoài mặt phẳng và triết lý kiểm tra trong khi sử dụng.

Bước 5: Xác nhận xã hội phân loại, phiên bản quy tắc áp dụng, yêu cầu của nhà sản xuất được phê duyệt, chứng kiến khảo sát, phạm vi NDE, đánh dấu, khả năng truy xuất lại và gói tài liệu.

Bước 6: Cung cấp số lượng, điểm đến giao hàng, thời gian giao hàng cần thiết, yêu cầu đóng gói / xử lý, bố cục chuỗi, bản vẽ giao diện và bất kỳ danh sách nhà cung cấp hoặc thông số kỹ thuật dự án nào được phê duyệt.

Cấu hình chuỗi

Rolled alloy-steel bar | Hot-formed common links | Flash butt welded link closure | Stud link or studless geometry | Controlled heat treatment | End links / enlarged end links / connecting accessories to approved drawing | Traceable continuous chain lengths

Ưu điểm sản xuất, thử nghiệm và cung cấp

• Cung cấp được phối hợp thông qua các nhà máy chuỗi đủ điều kiện, cho phép báo giá được phù hợp với đường kính, chất lượng, tuyến xử lý nhiệt, khả năng thử nghiệm và phạm vi phân loại đã được phê duyệt.
• Pháo hàn flash butt đóng chính các liên kết chuỗi; việc gắn stud, khi được sử dụng, là một chi tiết riêng biệt và phải tuân thủ các hạn chế xây dựng và hàn cụ thể được phê duyệt.
• Nhiệt độ thanh, tham số hàn nhấp nháy, xử lý nhiệt, kiểm tra kích thước và kết quả thử nghiệm nên vẫn có thể truy xuất đến chuỗi liên tục và gói chứng chỉ.
• Toàn bộ chiều dài chuỗi được thử nghiệm theo yêu cầu áp dụng, trong khi thử nghiệm vỡ được thực hiện trên các mẫu đại diện với tần suất lấy mẫu quy định.
• Kiểm tra trực quan và NDE tập trung vào bề mặt liên kết và vùng hàn flash. MT, UT hoặc các phương pháp được phê duyệt khác, tiêu chí chấp nhận và chứng kiến khảo sát được xác định bởi quy tắc lớp được chọn.
• Một chất lượng vật liệu cao hơn không phải là một sự thay thế tự động cho chất lượng thấp hơn.
• Đối với các chỗ đậu vĩnh viễn, việc lựa chọn nên giải quyết mệt mỏi, mất ăn mòn, mòn liên kết, uốn cong ngoài mặt phẳng, tương tác đáy biển và lập kế hoạch quản lý toàn vẹn chứ không chỉ là lớp kéo.
• Các văn bản và tài liệu chứng chỉ được thống nhất trước khi sản xuất, giảm nguy cơ không phù hợp giữa đơn đặt hàng mua hàng, phạm vi sản xuất được phê duyệt, kế hoạch khảo sát lớp,và chứng chỉ chuỗi cuối cùng.

Các thuộc tính tùy chỉnh

• Vai trò của nhà cung cấp: Nhà kinh doanh chuỗi neo ngoài khơi và nhà cung cấp dự án → sản xuất chuỗi, xử lý nhiệt, thử nghiệm và khảo sát lớp được thực hiện bởi nhà máy chuỗi được phê duyệt.
• Cơ sở tiêu chuẩn tham chiếu: ISO 20438 và các yêu cầu cụ thể về chuỗi neo ngoài khơi → ấn bản hợp đồng cuối cùng và giải thích về lớp.
• Phạm vi đường kính: 34~200 mm → phạm vi chấp thuận thực tế phụ thuộc vào lớp, loại liên kết, phê duyệt nhà máy và năng lực thử nghiệm.
• Loại liên kết: liên kết stud / liên kết chung không có stud → các liên kết cuối dự án và phụ kiện yêu cầu bản vẽ giao diện được phê duyệt.
• Mức độ: R3 / R3S / R4 / R4S / R5 → R6 và tên RQ3 được cung cấp vẫn phải được xác nhận.
• Phương pháp sản xuất: Hình thành nóng + hàn bằng ống bấm + xử lý nhiệt → Các hồ sơ quy trình nên được bao gồm trong hồ sơ kiểm tra khi cần thiết.
• Cơ sở thử nghiệm: Trọng lượng thử nghiệm + tải trọng ngắt mẫu + thử cơ khí + NDE → giá trị và tần số tuân theo quy tắc lớp được chọn và thông số kỹ thuật đã được phê duyệt.
• Kết thúc bề mặt: Blasted và sơn màu đen hoặc như đã chỉ định → trợ cấp ăn mòn và bảo vệ cathodic vẫn là các mục thiết kế hệ thống.
• Tài liệu: Giấy chứng nhận chuỗi, báo cáo kiểm tra và thử nghiệm, báo cáo NDE, khả năng truy xuất nguồn gốc vật liệu, đánh dấu và hồ sơ sản xuất → Danh sách cuối cùng được thỏa thuận trong đơn đặt hàng.

Làm thế nào nó hoạt động

Environmental loads act on the floating unit → Mooring-line tension is transferred through each chain link → Chain geometry and the complete mooring system provide restoring force → End links and connectors transfer load to the anchor or mooring foundation → Inspection and integrity management monitor wear, ăn mòn, biến dạng và mệt mỏi trong suốt thời gian sử dụng

Ứng dụng

FPSO and FSO permanent moorings | Floating production units | Mobile offshore drilling units | Single-point mooring systems | Offshore loading systems | Offshore buoys | Floating offshore structures | Pre-laid mooring systems | Temporary offshore mooring spreads

Chứng chỉ & Tài liệu

Chứng chỉ phân loại và tài liệu khảo sát có thể được sắp xếp theo yêu cầu của dự án, phạm vi sản xuất được phê duyệt, phiên bản quy tắc áp dụng và thủ tục phê duyệt lớp.Chứng chỉ không được cho là được bao gồm trừ khi nó được nêu trong báo giá và đơn đặt hàng..

Chứng chỉ: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra nhà sản xuất.

Hình vẽ & Ảnh

Câu hỏi thường gặp

Q1: Sự khác biệt chính về lựa chọn giữa liên kết stud và chuỗi mooring ngoài khơi không có stud là gì?

A1: Chuỗi liên kết không dây thường được xem xét cho các hệ thống mooring vĩnh viễn với một thiết kế đời sống và kế hoạch lắp đặt xác định.tương thích dây chuyền bánh xe, hoặc sắp xếp dự án được chấp thuận đòi hỏi một hình học đinh.

Q2: Trọng lượng ngắt được công bố có thể được coi là công suất hoạt động chuỗi hoặc SWL không?

A2: Không. Trọng lượng thử nghiệm tải và thử nghiệm đứt gãy là giá trị sản xuất và chứng nhận.Các yếu tố thiết kế, đánh giá mệt mỏi, mức độ ăn mòn, tình trạng chuỗi và tiêu chuẩn dự án áp dụng.

Q3: Những thông tin nào cần thiết cho một báo giá được chứng nhận theo lớp?

A3: Xác nhận loại đơn vị ngoài khơi, thời gian thiết kế, đường kính danh nghĩa, loại liên kết, lớp, chiều dài liên tục, sắp xếp kết nối cuối và phụ kiện, cơ sở chống vỡ / cơ sở tải trọng, yêu cầu ăn mòn,xã hội giai cấp và phiên bản quy tắc, chứng kiến và phạm vi NDE, danh sách tài liệu, số lượng, điểm đến và lịch trình giao hàng.
