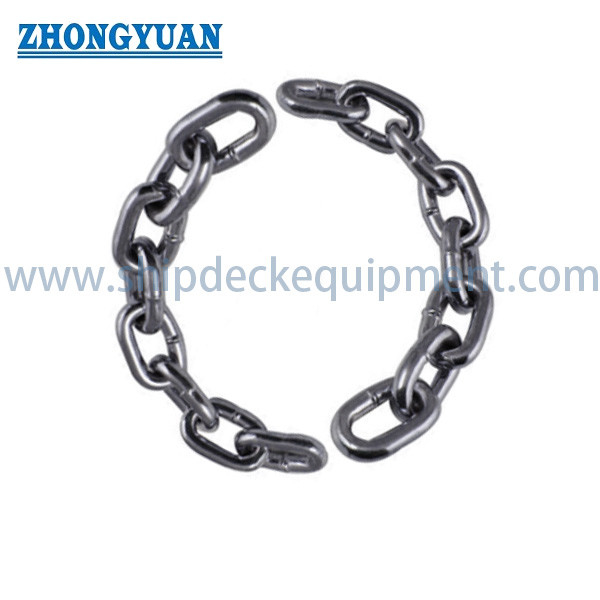

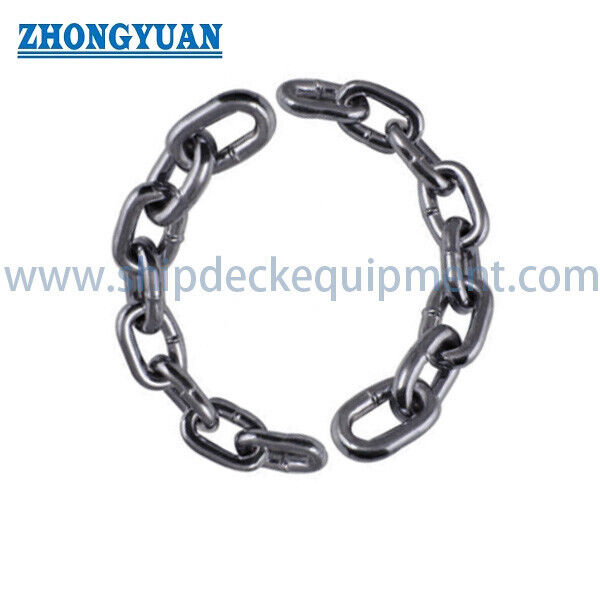

DIN 5685 dây chuyền thép tròn hàn.

Chuỗi thép tròn hàn DIN 5685 | Chuỗi đa dụng mắt ngắn và mắt dài

Tổng quan sản phẩm

Chuỗi thép tròn hàn DIN 5685 dùng cho các ứng dụng đa dụng, không nâng hạ, nơi cần một chuỗi thép linh hoạt để làm rào chắn, giữ các bộ phận rời, chống mất mát, tổ chức xưởng hoặc các dịch vụ tiện ích tương tự. Chuỗi được tạo thành từ các mắt thép tròn hàn và có thể cung cấp với hình dạng mắt ngắn hoặc mắt dài, với đường kính mắt, chiều dài bên trong, chiều rộng bên ngoài, lớp hoàn thiện và chiều dài giao hàng được chọn cho việc lắp đặt.

Đối với sử dụng trên tàu hoặc công nghiệp, sản phẩm này nên được coi là chuỗi tiện ích chứ không phải thiết bị nâng hạ, neo, kéo, buộc neo, cố định hàng hóa hoặc nâng vật trên biển. Dòng DIN 5685 hiện tại bao gồm các chuỗi thép tròn hàn không được kiểm tra tải trọng. Do đó, sự phù hợp phụ thuộc vào chức năng không nâng hạ dự kiến, điều kiện môi trường, khả năng tương thích về kích thước và thông số kỹ thuật mua hàng.

Phạm vi sản phẩm và giới hạn an toàn

• Chuỗi không kiểm tra tải trọng → tiêu chuẩn không yêu cầu kiểm tra tải trọng cho dòng sản phẩm này.
• Không dùng để nâng hạ → không sử dụng làm sling xích, xích nâng, phương tiện nâng hạ hoặc hệ thống treo chịu tải.
• Không thay thế cho xích neo, xích kéo, xích buộc, xích băng tải, xích khai thác mỏ hoặc các loại xích được kiểm tra chuyên dụng khác.
• Bất kỳ số liệu tải trọng tham khảo nào của nhà cung cấp không được trình bày hoặc diễn giải là WLL, SWL, tải trọng kiểm tra hoặc khả năng nâng hạ được chứng nhận.

Thông số kỹ thuật nhanh

• Dòng tiêu chuẩn: DIN 5685-1 mắt dài, DIN 5685-2 mắt bán dài và DIN 5685-3 mắt ngắn → xác nhận phần hiện hành áp dụng trong đơn đặt hàng.
• Cấu tạo: mắt thép tròn hàn → cấu trúc chuỗi đa dụng đơn giản không có hiệu chuẩn cho bánh răng xích.
• Phạm vi kích thước trong dữ liệu cung cấp: đường kính mắt 2 đến 13 mm → bao gồm các bộ phận tiện ích nhẹ và giữ chung.
• Mã hiệu mắt thương mại trong bảng cung cấp: Loại A mắt ngắn và Loại C mắt dài → xác nhận sự tương đương với phiên bản DIN và bản vẽ yêu cầu.
• Phạm vi khối lượng xấp xỉ: 6 đến 345 kg trên 100 m, tùy thuộc vào đường kính và bước mắt → liên quan đến việc xử lý, đóng gói và vận chuyển.
• Các tùy chọn hoàn thiện: màu tự nhiên, sơn đen, mạ kẽm, mạ kẽm nhúng nóng hoặc lớp phủ theo yêu cầu dự án → chọn theo điều kiện môi trường và phụ kiện đi kèm.
• Tình trạng tải trọng tiêu chuẩn: không kiểm tra tải trọng → sự phù hợp về kích thước và vật liệu không tạo ra sự chấp thuận nâng hạ.

Các loại mắt và lựa chọn tiêu chuẩn

Loại A trong lịch trình cung cấp sử dụng chiều dài mắt bên trong ngắn hơn. Điều này tạo ra một mẫu mắt gọn gàng hơn và nhiều mắt hơn trên mỗi đơn vị chiều dài. Loại C sử dụng chiều dài mắt bên trong dài hơn và khối lượng trên 100 m thấp hơn cho cùng đường kính danh nghĩa trong lịch trình cung cấp.

Đối với đơn hàng mới, mã hiệu không nên chỉ dựa vào A hoặc C. Xác nhận bản vẽ mắt yêu cầu và phần DIN 5685 áp dụng: DIN 5685-1 cho chuỗi mắt dài, DIN 5685-2 cho chuỗi mắt bán dài hoặc DIN 5685-3 cho chuỗi mắt ngắn. Các phiên bản DIN 5685 cũ chỉ có số hiệu đã được thay thế bằng dòng theo phần.

Các thông số kỹ thuật chính

Tham chiếu thép chuỗi: DIN 17115 là tiêu chuẩn giao hàng kỹ thuật DIN hiện hành cho thép dùng cho chuỗi mắt tròn hàn và các bộ phận chuỗi; khả năng áp dụng và lựa chọn loại thép vẫn tuân theo thông số kỹ thuật chuỗi đã đặt.

• Hình thức sản xuất: mắt thép tròn hàn; quy trình hàn, tiêu chí chấp nhận mối hàn và phạm vi kiểm tra sẽ được nhà sản xuất xác nhận.
• Lớp hoàn thiện màu tự nhiên hoặc sơn đen phù hợp cho dịch vụ tiện ích khô hoặc có kiểm soát, nơi yêu cầu bảo vệ chống ăn mòn hạn chế.
• Mạ kẽm hoặc mạ kẽm nhúng nóng cải thiện khả năng chống ăn mòn, nhưng độ dày lớp phủ và khoảng hở bên trong nên được kiểm tra khi chuỗi đi qua các lỗ, giá đỡ hoặc phụ kiện.
• Thép không gỉ, thép hợp kim, thép cường độ cao, xử lý nhiệt, sơn tĩnh điện hoặc màu sắc đặc biệt không phải là đặc tính cố hữu của DIN 5685 và nên được coi là yêu cầu dự án riêng biệt.
• Kiểm tra và kiểm soát cung ứng
• Kiểm tra kích thước: đường kính mắt d, chiều dài bên trong t, chiều rộng bên ngoài b và chiều dài đặt hàng.

Kiểm tra trực quan: hình dạng mắt, tính liên tục của mối hàn, các cạnh sắc nhọn có hại, tình trạng bề mặt và độ phủ lớp phủ (nếu có).

• Xác minh giao hàng: số lượng, khối lượng hoặc chiều dài, lớp hoàn thiện, đóng gói, nhận dạng và tài liệu đặt hàng.
• Chứng chỉ vật liệu, báo cáo kích thước, báo cáo lớp phủ hoặc kiểm tra bổ sung có thể được sắp xếp theo đơn đặt hàng; chúng không được bao gồm tự động.
• Kiểm tra bổ sung không biến chuỗi tiện ích DIN 5685 thành chuỗi nâng hạ được chứng nhận trừ khi toàn bộ sản phẩm được thiết kế, sản xuất, kiểm tra, đánh dấu và chứng nhận theo tiêu chuẩn chuỗi nâng hạ áp dụng.
• Hướng dẫn lựa chọn & yêu cầu
• Bước 1: Xác nhận mục đích sử dụng thực tế và nêu rõ rằng chuỗi dùng cho chức năng không nâng hạ, không nâng, không neo và không quan trọng về an toàn.

Bước 2: Xác nhận phần tiêu chuẩn và hình dạng mắt yêu cầu: mắt ngắn, mắt bán dài hoặc mắt dài; cung cấp bản vẽ áp dụng khi sử dụng mã hiệu thương mại A / C.

Bước 3: Chỉ định đường kính mắt d, chiều dài bên trong t, chiều rộng bên ngoài b, tổng chiều dài yêu cầu, dung sai chiều dài cắt và bất kỳ phụ kiện kết nối nào.

Bước 4: Chỉ định loại vật liệu, lớp hoàn thiện, màu sắc, điều kiện môi trường và liệu mạ kẽm hoặc mạ kẽm nhúng nóng có phải tuân thủ yêu cầu lớp phủ riêng biệt hay không.

Bước 5: Xác nhận phạm vi kiểm tra và tài liệu: báo cáo kích thước, chứng chỉ vật liệu, báo cáo lớp phủ, phê duyệt mẫu hoặc giám sát của bên thứ ba nếu cần.

Bước 6: Cung cấp số lượng, phương pháp đóng gói, điểm giao hàng, thời gian giao hàng yêu cầu và tham chiếu bản vẽ hoặc ảnh.

Lưu ý về khả năng tương thích và sử dụng

Kiểm tra khoảng hở của cùm, vòng, giá đỡ, tai treo hoặc chốt giữ so với kích thước mắt hoàn thiện.

Không ép các mắt mạ kẽm qua các phụ kiện có kích thước nhỏ hơn; hư hỏng lớp phủ có thể làm lộ thép nền và giảm khả năng chống ăn mòn.

• Tránh các ứng dụng liên quan đến việc chạy liên tục trên bánh răng hoặc bánh xe có rãnh trừ khi đã chỉ định tiêu chuẩn chuỗi được hiệu chuẩn.
• Thay thế chuỗi bị ăn mòn nghiêm trọng, mối hàn bị nứt, mắt bị biến dạng, mài mòn quá mức hoặc hư hỏng không phù hợp với chức năng tiện ích dự kiến.
• Thuộc tính tùy chỉnh
• Danh mục sản phẩm: Chuỗi thép tròn hàn đa dụng → sử dụng cho các chức năng tiện ích và giữ, thay vì nâng hạ hoặc chịu tải.

Dòng tiêu chuẩn: DIN 5685-1 / DIN 5685-2 / DIN 5685-3 → chọn phần hiện hành theo hình dạng mắt dài, bán dài hoặc ngắn.

• Loại thương mại: Loại A mắt ngắn / Loại C mắt dài → mã hiệu do khách hàng cung cấp, yêu cầu xác nhận bản vẽ và phiên bản.
• Đường kính danh nghĩa: 2–13 mm trong lịch trình cung cấp → chọn cùng với khả năng tương thích của mắt xích và phụ kiện.
• Cấu tạo: Mắt thép tròn hàn → cấu trúc chuỗi tiện ích không hiệu chuẩn.
• Lớp hoàn thiện bề mặt: Màu tự nhiên / sơn đen / mạ kẽm / mạ kẽm nhúng nóng / lớp phủ theo yêu cầu → phù hợp với điều kiện môi trường và khoảng hở kích thước.
• Tình trạng tải trọng: Không kiểm tra tải trọng → không phải là chuỗi WLL, SWL, nâng hạ, kéo, neo hoặc cố định hàng hóa được chứng nhận.
• Ứng dụng
• Rào chắn công nghiệp | Giữ các bộ phận rời chống mất mát | Bảo vệ máy móc và xưởng | Sắp xếp tiện ích kho | Sử dụng đa dụng nông nghiệp | Dịch vụ tiện ích trên boong tàu nơi không có hoạt động nâng hạ, neo, kéo, buộc neo, hạn chế hàng hóa hoặc tải trọng quan trọng về an toàn

Tài liệu

Tài liệu có sẵn phải được thỏa thuận trước khi sản xuất và có thể bao gồm chứng chỉ thương mại về sự phù hợp, chứng chỉ vật liệu, báo cáo kiểm tra kích thước, báo cáo lớp phủ, danh sách đóng gói và nhận dạng truy xuất nguồn gốc. Chứng chỉ nâng hạ hoặc phê duyệt của tổ chức phân loại sẽ không được ngụ ý đối với sản phẩm không kiểm tra tải trọng này.

Bản vẽ & Ảnh

Câu hỏi thường gặp

Q1: Chuỗi DIN 5685 có thể dùng để nâng hạ hoặc làm sling xích không?

A1: Không. Dòng DIN 5685 hiện tại bao gồm các chuỗi thép tròn hàn không kiểm tra tải trọng. Nó không được sử dụng làm phương tiện nâng hạ, sling xích, xích nâng hoặc hệ thống treo chịu tải.

Q2: Sự khác biệt giữa Loại A và Loại C trong bảng cung cấp là gì?

A2: Loại A sử dụng chiều dài mắt bên trong ngắn hơn, trong khi Loại C sử dụng chiều dài mắt bên trong dài hơn và khối lượng trên 100 m thấp hơn cho cùng đường kính danh nghĩa. Đơn hàng cũng nên xác định phần DIN 5685 hiện hành áp dụng và bản vẽ mắt được phê duyệt.

Q3: Lớp hoàn thiện bề mặt nào phù hợp cho môi trường ngoài trời hoặc trên biển?

A3: Mạ kẽm hoặc mạ kẽm nhúng nóng thường được xem xét trước màu tự nhiên hoặc sơn đen cho môi trường ăn mòn, nhưng lựa chọn cuối cùng phụ thuộc vào môi trường sử dụng, thông số kỹ thuật lớp phủ, ngoại hình yêu cầu và khoảng hở qua các phụ kiện ghép nối.
