DIN 763 Long Link Chain.

Chuỗi mắt dài DIN 763 | Chuỗi tiêu chuẩn Đức đã kiểm tra, không hiệu chuẩn cho mục đích hàng hải và công nghiệp

Tổng quan sản phẩm

Chuỗi mắt dài DIN 763 là chuỗi thép tròn hàn được cung cấp cho các ứng dụng giữ, cố định, rào chắn, kỹ thuật, nông nghiệp, công nghiệp và một số ứng dụng phụ trợ hàng hải nơi cần chuỗi mắt dài, không hiệu chuẩn. Nó thường được lựa chọn khi khách hàng cần kết nối dễ dàng với móc, xích hoặc phụ kiện, và khi chuỗi không được sử dụng trên bánh xe có rãnh hiệu chuẩn, bánh xe xích hoặc bánh xe neo tàu.

Trang này được chuẩn bị cho chuỗi thép tròn mắt dài không hiệu chuẩn, đã kiểm tra DIN 763 được cung cấp thông qua các đối tác sản xuất chuỗi đủ tiêu chuẩn. Phạm vi kích thước được cung cấp là 2 mm đến 32 mm, với các lớp hoàn thiện mạ kẽm, sơn đen, mạ kẽm nhúng nóng, sơn tĩnh điện, màu tự nhiên hoặc tùy chỉnh. Vì DIN 763 không phải là tiêu chuẩn chuỗi nâng, nó không được sử dụng làm sling xích, móc giỏ, móc siết, chuỗi tời, chuỗi neo hoặc phụ kiện nâng được chứng nhận trừ khi có thông số kỹ thuật và chứng chỉ phê duyệt riêng được xác nhận trước khi đặt hàng.

Thông số kỹ thuật nhanh

• Loại sản phẩm: Chuỗi mắt dài DIN 763 → chuỗi thép tròn hàn, không hiệu chuẩn, đã kiểm tra cho mục đích hàng hải và công nghiệp chung.
• Tham chiếu tiêu chuẩn: DIN 763:1990-12 → Thông tin công khai của DIN Media xác định tiêu chuẩn này là chuỗi thép tròn mắt dài, không hiệu chuẩn, đã kiểm tra.
• Phạm vi kích thước chuỗi: 2 mm đến 32 mm → bao gồm chuỗi rào chắn / bảo vệ nhẹ đến chuỗi cố định mục đích chung nặng hơn và chuỗi công nghiệp.
• Cấu tạo: Mắt chuỗi hàn đối đầu / hàn bên → chất lượng hàn, hình dạng mắt chuỗi và tình trạng bề mặt phải được kiểm tra theo phạm vi đơn hàng.
• Dữ liệu tải được cung cấp: tải làm việc tính bằng kg, tải thử nghiệm tính bằng N và tải phá hủy tính bằng N → giữ các thuật ngữ này riêng biệt và không viết lại chúng dưới dạng SWL, WLL cho mục đích nâng, tải kiểm tra hoặc dung lượng sling.
• Hoàn thiện bề mặt: mạ kẽm, sơn đen, mạ kẽm nhúng nóng, sơn tĩnh điện hoặc màu tự nhiên → chọn theo môi trường ăn mòn, ngoại hình và yêu cầu xử lý.
• Giới hạn ứng dụng: chuỗi mắt dài không hiệu chuẩn → không phù hợp với bánh xe xích hiệu chuẩn, tời, neo tàu hoặc bộ sling nâng trừ khi có phê duyệt riêng.
• Chế độ cung cấp: được cung cấp theo chiều dài đặt hàng của khách hàng, lớp hoàn thiện, đóng gói, chứng chỉ và yêu cầu tài liệu kiểm tra → nguồn nhà máy và kế hoạch giao hàng có thể được sắp xếp cho các đơn hàng theo lô.

Thông số kỹ thuật chính

Hướng dẫn lựa chọn & yêu cầu

Bước 1: Xác nhận chuỗi mắt dài DIN 763 và liệu dự án có yêu cầu DIN 763:1990-12, bản vẽ cụ thể của dự án hay tiêu chuẩn chuỗi mắt dài khác không.

Bước 2: Chọn đường kính chuỗi từ 2 mm đến 32 mm theo tải làm việc, tải phá hủy, độ mở mắt chuỗi, kích thước phụ kiện kết nối và trọng lượng trên mét yêu cầu.

Bước 3: Xác nhận ứng dụng: cố định mục đích chung hàng hải, chuỗi bảo vệ công nghiệp, sử dụng kỹ thuật, chuỗi nông nghiệp, chuỗi rào chắn hoặc sử dụng kết nối không nâng.

Bước 4: Xác nhận lớp hoàn thiện: mạ kẽm, mạ kẽm nhúng nóng, sơn đen, sơn tĩnh điện, màu tự nhiên hoặc lớp phủ tùy chỉnh theo môi trường ăn mòn và yêu cầu ngoại hình.

Bước 5: Xác nhận chiều dài đặt hàng, hình thức đóng gói, số lượng, đánh dấu, tài liệu kiểm tra, chứng chỉ vật liệu, chứng chỉ hoàn thiện bề mặt và liệu có yêu cầu kiểm tra của bên thứ ba không.

Bước 6: Cung cấp điểm đến giao hàng, thời gian giao hàng yêu cầu, ứng dụng dự kiến, ảnh hoặc bản vẽ tham khảo và bất kỳ tiêu chí chấp nhận nào của khách hàng.

Cấu trúc

Mắt chuỗi thép tròn dài | Mối nối mắt hàn | Bước không hiệu chuẩn | Hình dạng mắt chuỗi mở | Lớp hoàn thiện mạ kẽm / sơn / mạ kẽm nhúng nóng / sơn tĩnh điện | Cung cấp theo cuộn, bó, trống hoặc chiều dài cắt

Ưu điểm về tải, kiểm tra & cung cấp

• Hình dạng mắt chuỗi dài cung cấp nhiều không gian bên trong mỗi mắt chuỗi, giúp thuận tiện cho việc kết nối với móc, xích, chốt và các phụ kiện mục đích chung so với chuỗi mắt ngắn.
• DIN 763 là một tham chiếu chuỗi không hiệu chuẩn. Điều này quan trọng vì nó không được chọn cho các thiết bị cần sự ăn khớp bước chính xác, chẳng hạn như bánh xe xích, tời hoặc bánh xe neo tàu.
• Bảng được cung cấp cung cấp tải làm việc, tải thử nghiệm và tải phá hủy. Việc giữ các thuật ngữ tải này riêng biệt giúp tránh sử dụng sai làm WLL nâng, tải kiểm tra, MBL cho mục đích nâng được chứng nhận hoặc dữ liệu kiểm tra chuỗi neo.
• Các mắt hàn đối đầu / hàn bên có thể được kiểm tra bằng kiểm tra trực quan, kiểm tra kích thước, kiểm tra tải mẫu, kiểm tra hoàn thiện bề mặt và kiểm tra đóng gói theo phạm vi đơn hàng.
• Bảo vệ bề mặt có thể được chọn theo môi trường: mạ kẽm cho bảo vệ chống ăn mòn chung trong nhà hoặc tải nhẹ, mạ kẽm nhúng nóng cho môi trường ngoài trời / hàng hải mạnh hơn, sơn hoặc sơn tĩnh điện để nhận dạng và ngoại hình.
• Đối với cung cấp hàng hải, nên chọn lớp hoàn thiện mạ kẽm nhúng nóng hoặc sơn cùng với môi trường lưu trữ, phơi nhiễm muối, mài mòn khi xử lý và tuổi thọ dịch vụ yêu cầu.
• Là một mặt hàng cung cấp, chuỗi này có thể được lấy từ các đối tác sản xuất đủ tiêu chuẩn lâu dài với nguồn cung cấp theo lô ổn định, giá cả hiệu quả và tùy chọn kiểm tra theo yêu cầu của khách hàng.
• Nếu chuỗi cần thiết cho mục đích nâng, tời, sling xích hoặc treo tải quan trọng về an toàn, nên xác nhận một tiêu chuẩn chuỗi nâng riêng biệt như dòng EN 818 hoặc thông số kỹ thuật chuỗi được phê duyệt cho dự án thay vì sử dụng DIN 763 theo mặc định.

Thuộc tính tùy chỉnh

• Tiêu chuẩn: DIN 763 → Tham chiếu chuỗi mắt dài tiêu chuẩn Đức cho chuỗi thép tròn, không hiệu chuẩn, đã kiểm tra.
• Loại chuỗi: Chuỗi hàn mắt dài → phù hợp cho kết nối chung, rào chắn, cố định và sử dụng chuỗi không hiệu chuẩn.
• Mô tả loại được cung cấp: Chuỗi mắt cong được nêu trong dữ liệu nguồn → tên sản phẩm cuối cùng nên được xác nhận nếu khách hàng yêu cầu hình dạng mắt cong cụ thể.
• Đường kính chuỗi: 2 mm đến 32 mm → chọn theo bảng tải, khả năng tương thích của phụ kiện và trọng lượng trên mét.
• Vật liệu: Thép hợp kim / thép cường độ cao / thép xử lý nhiệt theo dữ liệu cung cấp → cấp chính xác, xử lý nhiệt và yêu cầu cơ khí nên được xác nhận trước khi đặt hàng.
• Xử lý bề mặt: Mạ kẽm / sơn đen / mạ kẽm nhúng nóng / sơn tĩnh điện / màu tự nhiên → chọn theo phơi nhiễm ăn mòn và yêu cầu của khách hàng.
• Kiểm tra: Kiểm tra kích thước, kiểm tra bề mặt, tài liệu tải thử nghiệm và tham chiếu tải phá hủy → phạm vi kiểm tra nên được thỏa thuận trước khi báo giá.
• Giới hạn sử dụng: Không dùng cho sling xích, móc siết, chuỗi tời, chuỗi neo, chuỗi neo tàu hiệu chuẩn hoặc thiết bị nâng trừ khi được chứng nhận và phê duyệt riêng.

Cách hoạt động

Khách hàng chọn đường kính chuỗi và lớp hoàn thiện → Chuỗi được cung cấp theo cuộn, bó, trống hoặc chiều dài cắt → Móc, xích, chốt hoặc phụ kiện tương thích kết nối qua các mắt chuỗi dài → Chuỗi được sử dụng trong giới hạn tải làm việc và ứng dụng đã nêu → Tài liệu kiểm tra và đóng gói được xác nhận theo phạm vi đơn hàng

Ứng dụng

Chuỗi mục đích chung hàng hải | Cố định phụ trợ tàu | Chuỗi bảo vệ | Chuỗi rào chắn | Sử dụng kỹ thuật | Kết nối công nghiệp | Sử dụng nông nghiệp | Hỗ trợ xử lý tại xưởng | Ứng dụng phụ trợ không nâng trong ngành hóa dầu và mỏ than | Cung cấp chuỗi thay thế

Chứng nhận & Ưu điểm

Tài liệu kiểm tra, chứng chỉ nhà sản xuất, chứng chỉ vật liệu, chứng chỉ xử lý bề mặt và kiểm tra của bên thứ ba có thể được sắp xếp theo phạm vi đơn hàng, yêu cầu kiểm tra, khả năng truy xuất nguồn gốc vật liệu và quy trình phê duyệt của khách hàng. Chứng chỉ của hiệp hội phân loại cho chuỗi mục đích chung nên được xác nhận trước khi báo giá và không được cung cấp theo mặc định.

Chứng nhận: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Chứng chỉ kiểm tra của nhà sản xuất.

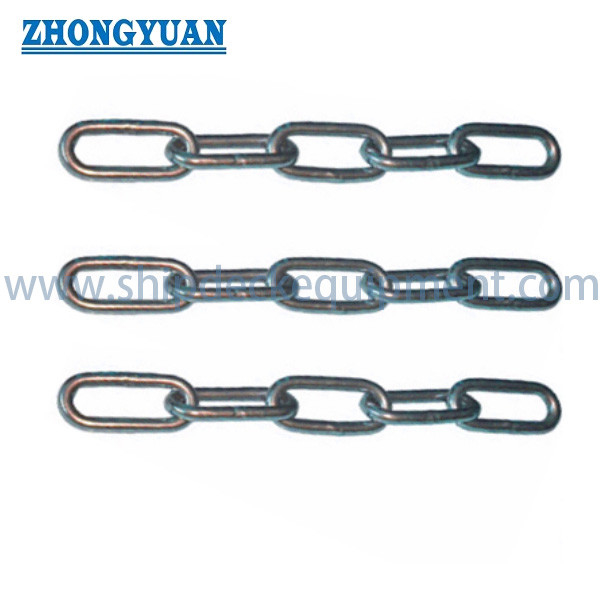

Bản vẽ & Ảnh

Câu hỏi thường gặp

Q1: Chuỗi mắt dài DIN 763 có thể dùng làm sling nâng không?

A1: Không. Chuỗi mắt dài DIN 763 không được sử dụng làm sling xích, móc giỏ, móc siết, chuỗi tời hoặc phụ kiện nâng trừ khi có tiêu chuẩn chuỗi nâng, tài liệu phê duyệt và chứng chỉ riêng được xác nhận. Đối với mục đích nâng, khách hàng nên chỉ định tiêu chuẩn chuỗi nâng và hệ số an toàn yêu cầu trước khi báo giá.

Q2: Sự khác biệt giữa chuỗi DIN 763 và chuỗi hiệu chuẩn là gì?

A2: DIN 763 là chuỗi thép tròn mắt dài, không hiệu chuẩn, đã kiểm tra. Nó phù hợp cho các ứng dụng kết nối và cố định mục đích chung, nhưng không phù hợp cho các thiết bị yêu cầu sự ăn khớp bước chính xác, chẳng hạn như tời, bánh xe xích hiệu chuẩn hoặc bánh xe neo tàu.

Q3: Cần thông tin gì trước khi báo giá?

A3: Xác nhận phiên bản DIN 763, đường kính chuỗi, chiều dài đặt hàng, lớp hoàn thiện bề mặt, số lượng, môi trường làm việc, hình thức đóng gói yêu cầu, yêu cầu chứng chỉ, phạm vi kiểm tra, điểm đến giao hàng và thời gian giao hàng yêu cầu. Nếu chuỗi sẽ được sử dụng trong ứng dụng quan trọng về an toàn hoặc giữ tải, hãy cung cấp điều kiện tải làm việc và tiêu chí chấp nhận.
